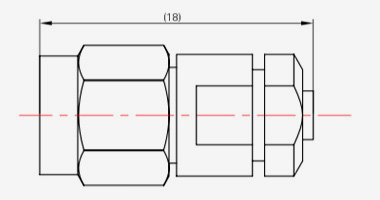

Đầu nối sê-ri 1,85mm (còn được gọi là đầu nối RF 1,85mm) là đầu nối tần số vô tuyến (RF) hiệu suất cao được sử dụng chủ yếu trong các ứng dụng yêu cầu tần số cao, độ chính xác cao và tổn thất thấp, đặc biệt là trong truyền tín hiệu ở tần số 26,5 GHz trở lên. Đây là thiết kế nhỏ gọn của đầu nối dòng SMA, cung cấp kích thước nhỏ hơn và hiệu suất tần số cao hơn so với các đầu nối tần số cao khác như Loại V (2,92mm) hoặc Loại K (1,0mm).
Thông số kỹ thuật chính:
◆ Trở kháng đặc trưng: 50Ω
◆ Dải tần số: DC~67GHz
◆ Điện trở cách điện: ≥3000MΩ
◆ Điện áp chịu được điện môi: 500V(rms)
◆ Tỷ số sóng đứng điện áp (VSWR): ≤1,30
◆ Chu kỳ giao phối: 500 lần

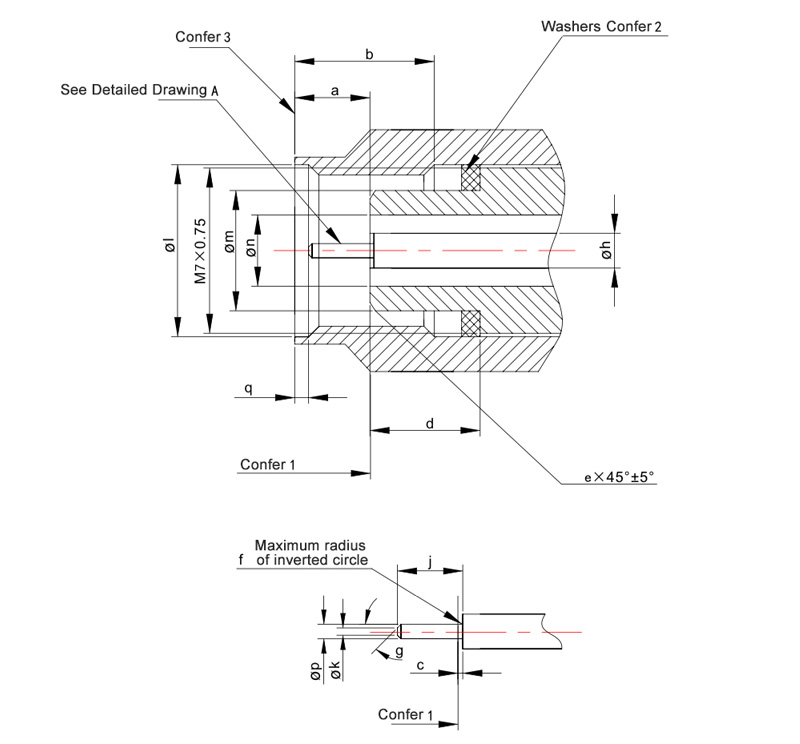

| Kích cỡ | mm | TRONG | ||
| Phút | tối đa | Phút | tối đa | |
| a | 1.850 | 2.450 | 0.073 | 0.096 |
| b | 4.370 | 4.630 | 0.172 | 0.182 |
| C | 0.000 | 0.0762 | 0.000 | 0.003 |
| d | 3.380 | 3.480 | 0.133 | 0.137 |
| e | 0.250 | 0.360 | 0.010 | 0.014 |
| f | - | RO.050 | - | R0,002 |
| g | 28° | 32° | 28° | 32° |
| h | 0.7909 | 0.8163 | 0.0311 | 0.0321 |
| j | 1.335 | 1.445 | 0.053 | 0.057 |
| k | 0.000 | 0.250 | 0.000 | 0.010 |
| tôi | 7.010 | 7.110 | 0.276 | 0.280 |
| m | 4.725 | 4.750 | 0.186 | 0.187 |
| n | 1.8373 | 1.8627 | 0.07233 | 0.0733 |
| p | 0.498 | 0.523 | 0.0196 | 0.0206 |
| q | 0.508 | 0.762 | 0.020 | 0.030 |
Ghi chú:
1. Bề mặt tham chiếu cơ và điện.
2. Vòng đệm theo yêu cầu đối với đầu nối Loại 1.
3. Đai ốc kết nối có độ tôiệch về phía trước.

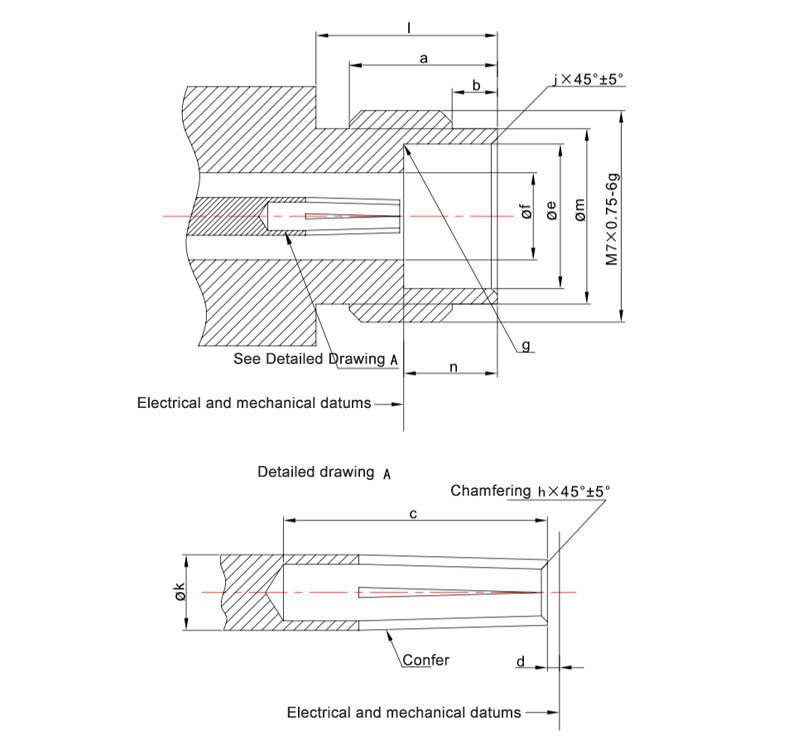

| Kích cỡ | mm | TRONG | ||
| Phút | tối đa | Phút | tối đa | |
| a | 4.800 | 5.060 | 0.189 | 0.199 |
| b | 1.370 | 1.630 | 0.054 | 0.064 |
| C | 2.650 | - | 0.104 | - |
| d | 0.000 | 0.0762 | 0.000 | 0.003 |
| e | 4.770 | 4.795 | 0.1878 | 0.1888 |
| f | 1.8373 | 1.8627 | 0.07233 | 0.07333 |
| g | - | R0.130 | - | R0,005 |
| h | 0.100 | 0.130 | 0.004 | 0.005 |
| j | 0.100 | 0.200 | 0.004 | 0.008 |
| k | 0.7909 | 0.8163 | 0.0311 | 0.0321 |
| tôi | 6.000 | - | 0.236 | - |
| m | 5.790 | 5.890 | 0.228 | 0.232 |
| n | 3.000 | 3.100 | 0.118 | 0.122 |
Ghi chú:
Cấu trúc của phần tiếp xúc ổ cắm là tùy ý. Khi ghép nối với các chân có đường kính từ 0,498mm đến 0,523mm, kích thước phải đáp ứng hệ số phản xạ, đặc tính ghép nối và yêu cầu về độ bền của đầu nối.
