Đầu nối sê-ri 2,4mm là đầu nối RF tần số cao được thiết kế cho các ứng dụng tần số cao, có độ chính xác cao, đặc biệt đối với các trường hợp truyền tín hiệu yêu cầu dải tần truyền 40 GHz hoặc thậm chí cao hơn. Đây là sự lựa chọn lý tưởng để cung cấp các kết nối tín hiệu hiệu suất cao trong dải tần vi sóng, giao tiếp tốc độ cao cũng như các trường đo lường và kiểm tra độ chính xác.
Thông số kỹ thuật chính:
◆ Trở kháng đặc trưng: 50Ω
◆ Dải tần số: DC-50GHz
◆ Điện trở cách điện: ≥5000MΩ
◆ Điện áp chịu được điện môi: 500V(rms)
◆ Tỷ số sóng đứng điện áp (VSWR): ≤1,35
◆ Chu kỳ giao phối: 500 lần

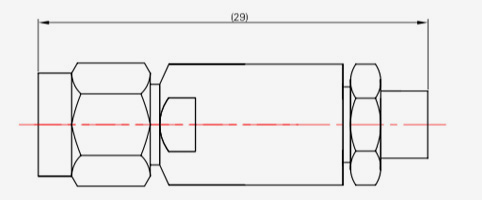

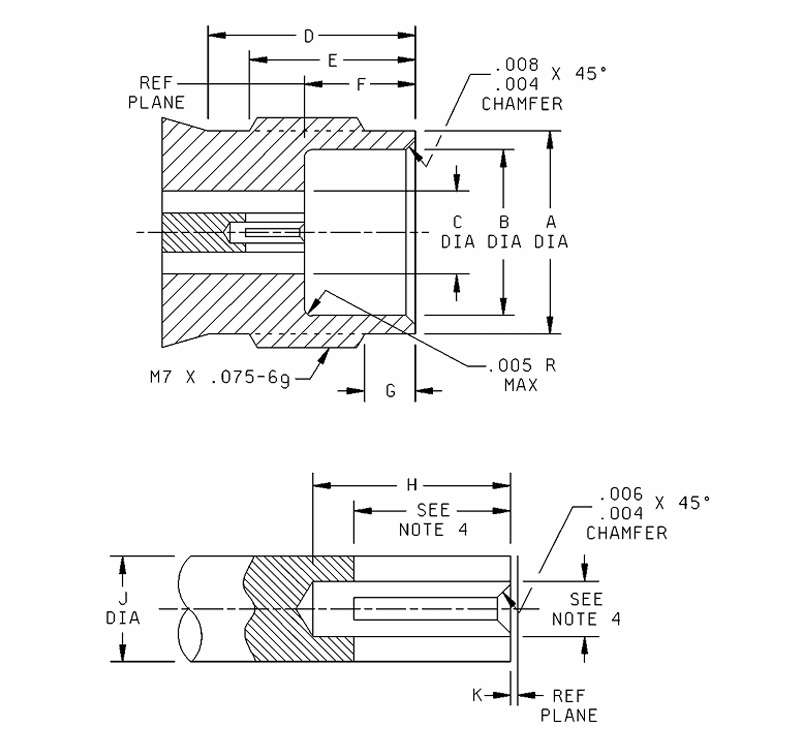

| Thư | Milimét (Inch) | |
| tối thiểu | Tối đa | |
| MỘT | 4.725 (.186) | 4,75(.187) |
| B | 2.393(.094) | 2.408(095) |
| C | 1,85 (0,073) | 2,45 (0,096) |
| E | 4,75(.187) | 4,85(.191) |
| F | 1.035(.0407) | 1,05 (0,0413) |
| G | 1,34 (0,053) | 1,45 (0,057) |
| H | 0,498(0,0196) | 0,523 (0,0206) |
| J | ---------- | 0,25(0,010) |
| K | 0,00 (0,000) | 0,08 (0,003) |
Ghi chú:
1. Chiều dài ren tính từ đầu đai ốc khớp nối, tối thiểu 4,37 mm (0,172 inch), 0,63 mm (0,025 inch)±0,25 mm (0,010 inch).
2. Với đai ốc khớp nối lệch về phía trước.
3. Kích thước tính bằng milimét.
4. Đơn vị inch- pound tương đương được cung cấp chỉ để tham khảo.
5. Lỗ khoan tối thiểu 7 mm (0,276 inch).

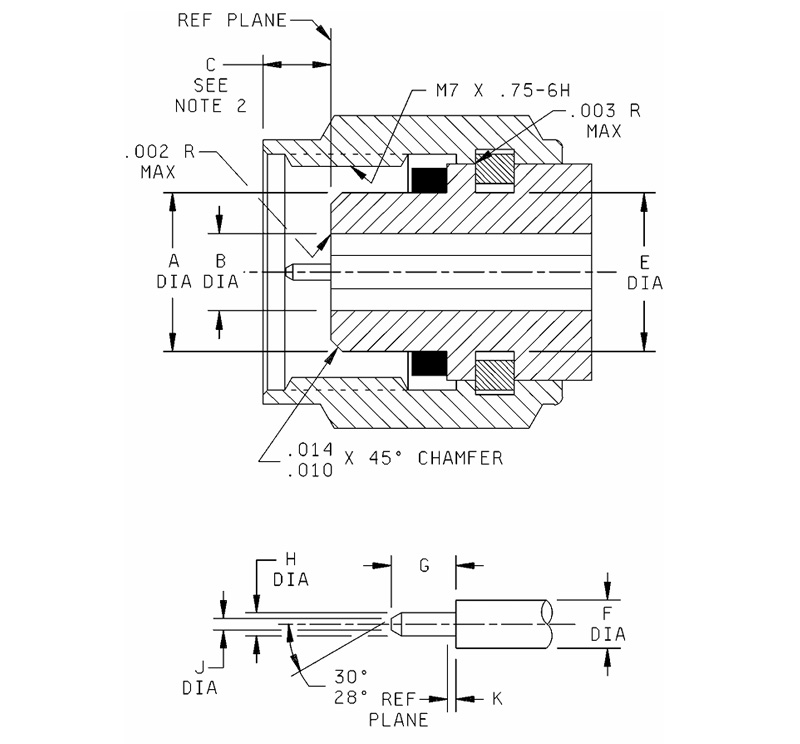

| Thư | Milimét (Inch) | |
| tối thiểu | Tối đa | |
| MỘT | 4.725(.186) | 4,75 (187) |
| B | 2.393 (.094) | 2.408 (.095) |
| C | 1,85 (0,073) | 2,45 (0,096) |
| E | 4,75(.187) | 4,85 (0,191) |
| F | 1.035(.0407) | 1,05 (0,0413) |
| G | 1,34 (0,053) | 1,45 (0,057) |
| H | 0,498 (0,0196) | 0,523(0,0206) |
| J | -------- | 0,25 (0,010) |
| K | 0,00(0,000) | 0,08 (0,003) |
Ghi chú:
1. Chiều dài ren tính từ đầu đai ốc khớp nối, tối thiểu 4,37 mm (0,172 inch), 0,63 mm (0,025 inch)±0,25 mm (0,010 inch).
2. Với đai ốc khớp nối lệch về phía trước.
3. Kích thước tính bằng milimét.
4. Đơn vị inch- pound tương đương được cung cấp chỉ để tham khảo.
5. Lỗ khoan tối thiểu 7 mm (0,276 inch).
