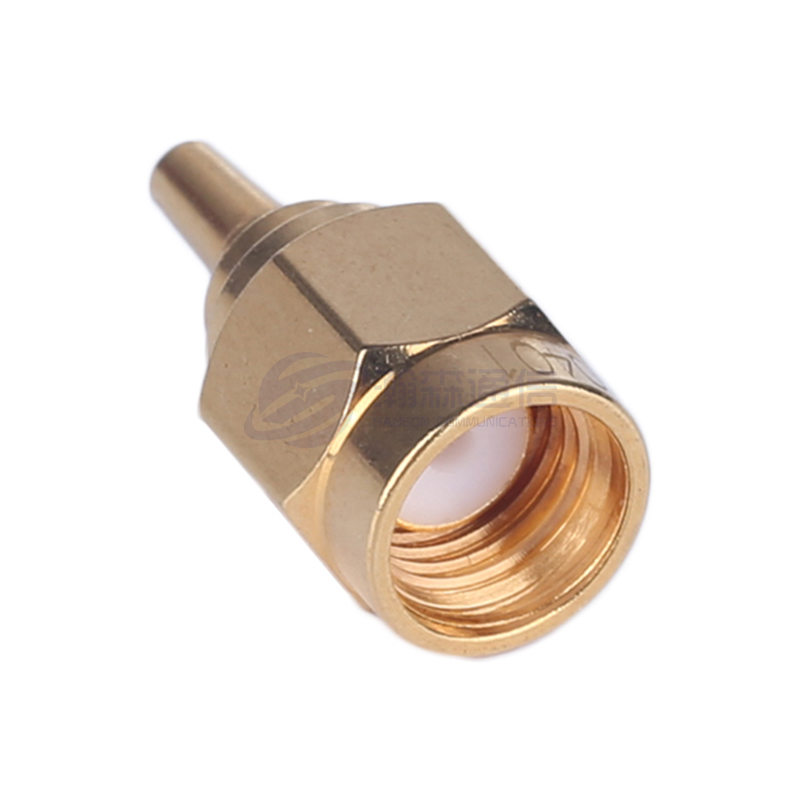

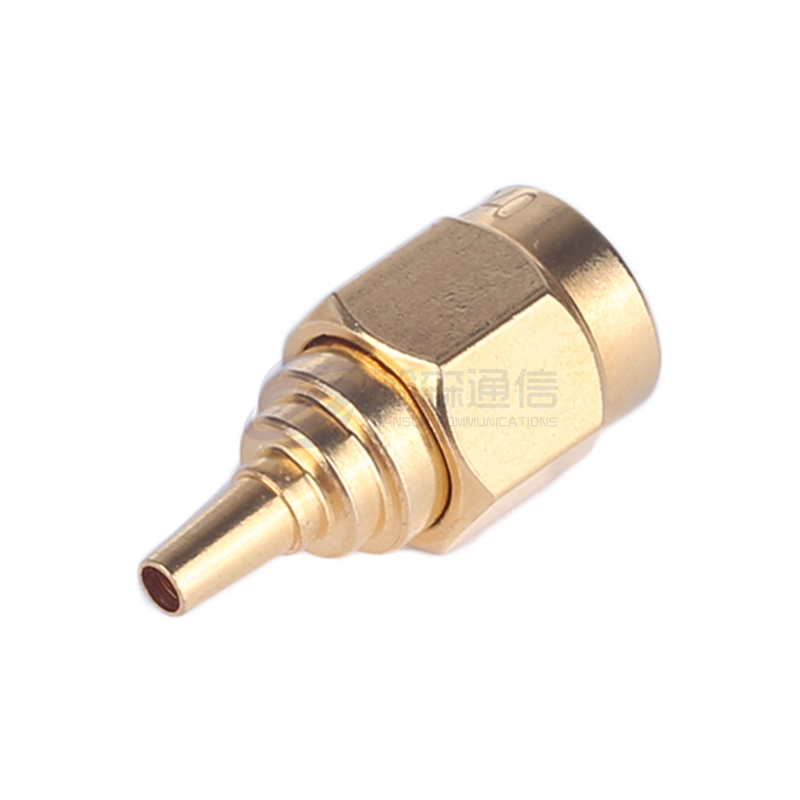

OEM Nhà cung cấp đầu nối đồng trục RF SMA

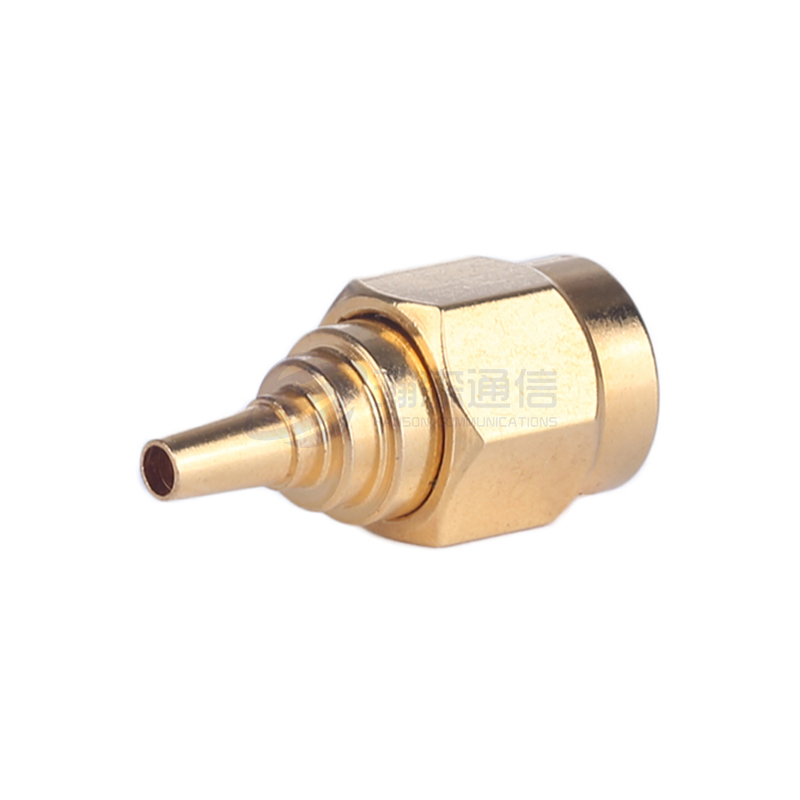

Đầu nối SMA
Mô tả:
Đầu nối đồng trục SMA RF là đầu nối đồng trục RF có cơ chế kết nối ren được phát triển và sản xuất theo tiêu chuẩn quân đội Mỹ MIL-C-39012. Nó có ưu điểm là kích thước nhỏ, băng thông rộng, hiệu suất cơ và điện tuyệt vời và độ tin cậy cao. Nó là một trong những đầu nối RF được sử dụng rộng rãi nhất. Nó được sử dụng rộng rãi trong thông tin liên lạc vi sóng, hàng không vũ trụ, hệ thống vũ khí, thiết bị đo vi sóng và các lĩnh vực khác.
Thông số:
Thông số kỹ thuật chính:
◆ Trở kháng đặc trưng: 50Ω
◆ Dải tần số: DC–26,5GHz
◆ Điện trở cách điện: ≥5000MΩ
◆ Điện áp chịu được điện môi: 1000V(rms)
◆ Tỷ số sóng đứng điện áp (VSWR): ≤1,25
◆ Chu kỳ giao phối: 500 lần
-

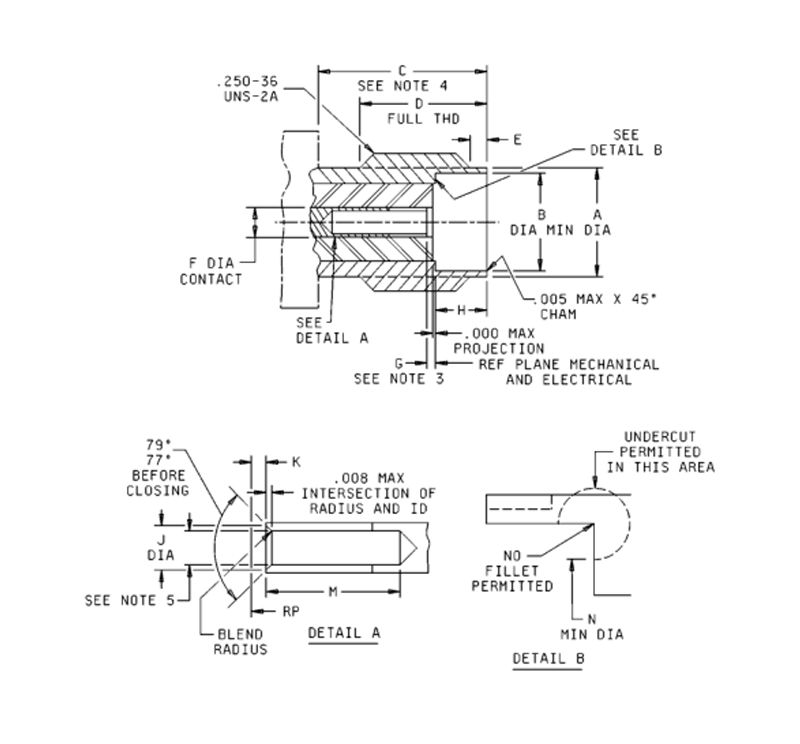

Kích thước giao diện đầu nối SMMỘT Male / Plug
| Mờ. Ltr. | Inch(mm) | |
| Tối thiểu. | Tối đa. | |
| MỘT | .255(6.48) | ------ |
| B | ------ | .1808(4.59) |
| C | ------ | .135(3.43) |
| D | .130(3.30) | ------ |
| E | 0,015(0,38) | 0,045(1,14) |
| F | 0,0355(0,90) | 0,0370(0,94) |
| G | ------ | 0,012(0,30) |
| H | ------ | 0,100(2,54) |
| J | .000(0,00) | ------ |
| K | 0,050(1,27) | ------ |
Ghi chú:
1. Kích thước tính bằng inch.
2. Số liệu tương đương được cung cấp chỉ để cung cấp thông tin.
3. Các giao diện đầu nối (sau khi ghép nối) phải được giữ sạch khỏi bụi và hơi ẩm.
4. Có thể kéo dài suốt chiều dài của đai ốc khớp nối.

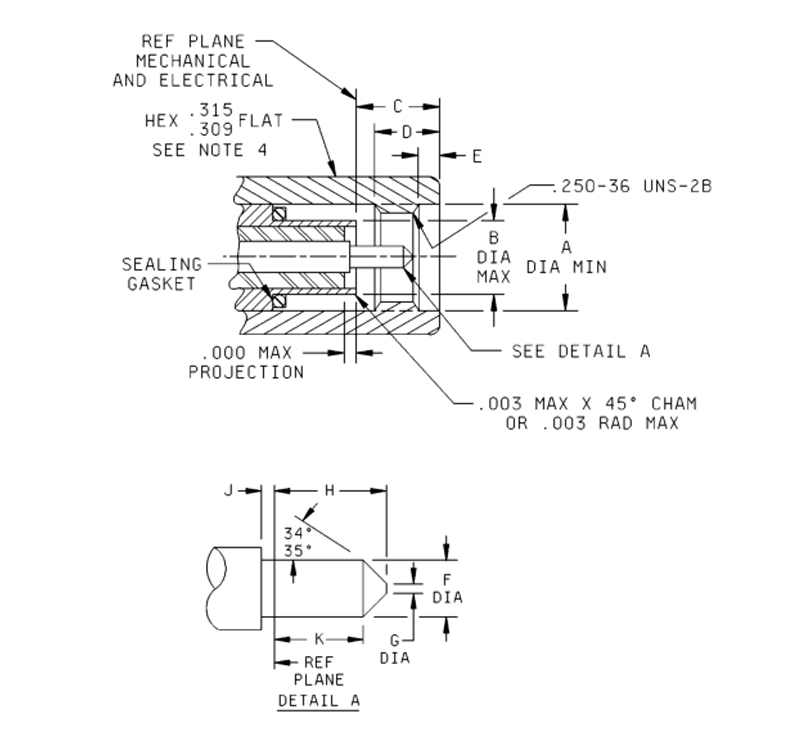

- Kích thước giao diện đầu nối SMA Female / Jack
| Mờ. Ltr. | Inch (mm) | |
| Tối thiểu. | Tối đa. | |
| MỘT | 0,208 (5,28) | .216(5.49) |
| B | .1810(4.60) | ------ |
| C | .218(5.54) | ------ |
| D | .170(4.32) | ------ |
| E | 0,15(0,38) | 0,045(1,14) |
| F | 0,049(1,24) | 0,051(1,30) |
| G | .000(0,00) | 0,010(0,25) |
| H | 0,074(1,88) | 0,078(1,98) |
| J | 0,043(1,09) | .047(1.19) |
| K | .000(0,00) | 0,010(0,25) |
| M | .105(2.67) | ------ |
| N | .168 (4.27) | ------ |
Ghi chú:
1. Kích thước tính bằng inch.
2. Số liệu tương đương chỉ mang tính chất tham khảo.
3. Các bộ phận đủ tiêu chuẩn trước đây sử dụng độ suy thoái tiếp xúc tối đa 0,030 inch (0,76) sẽ không được chấp nhận để Chính phủ sử dụng. Cần thận trọng để xác định xem thiết kế suy thoái 0,030 có đang được sử dụng trong quá trình bảo trì và thay thế bộ phận hay không.
4. Khe hở để nối đai ốc khớp nối đầu nối.
5. Kích thước để đáp ứng VSWR, đặc tính kết nối và độ bền của đầu nối khi kết nối với một
Chốt có đường kính 0,0355/-0,0370 inch.

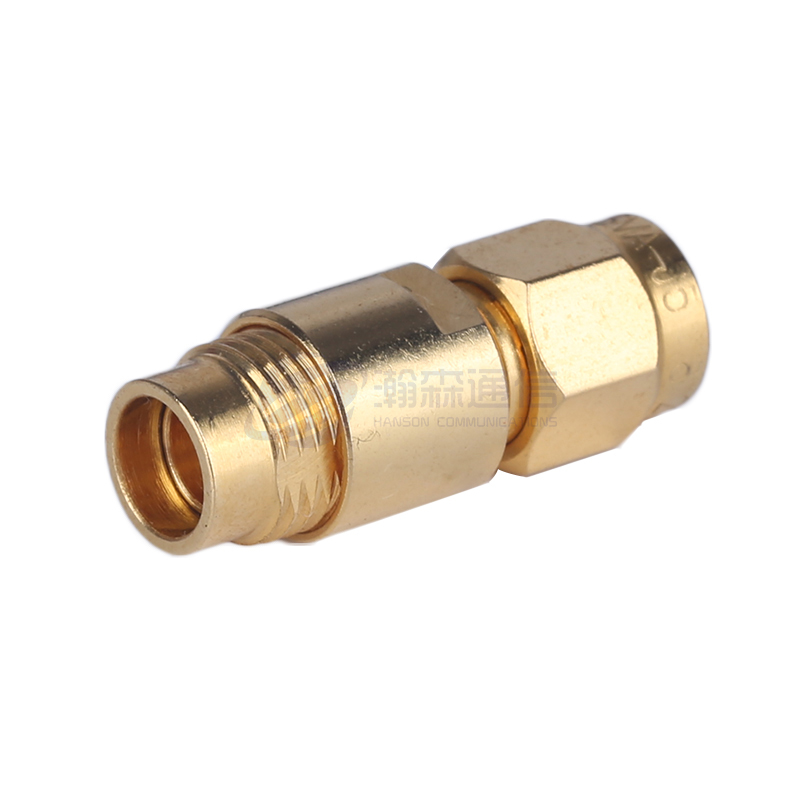

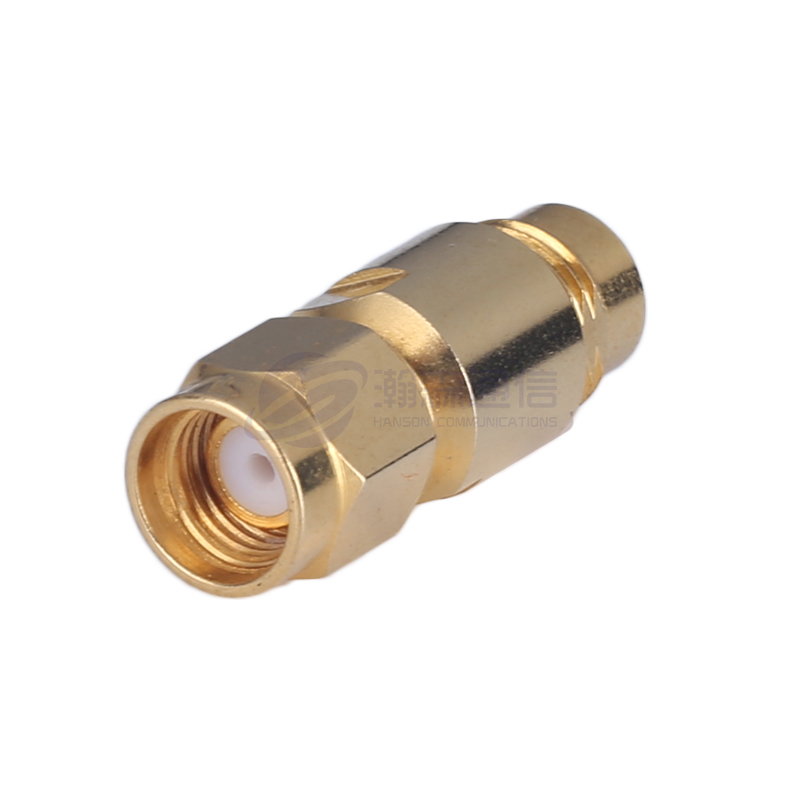

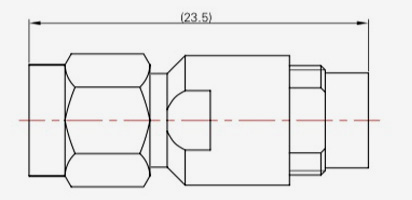

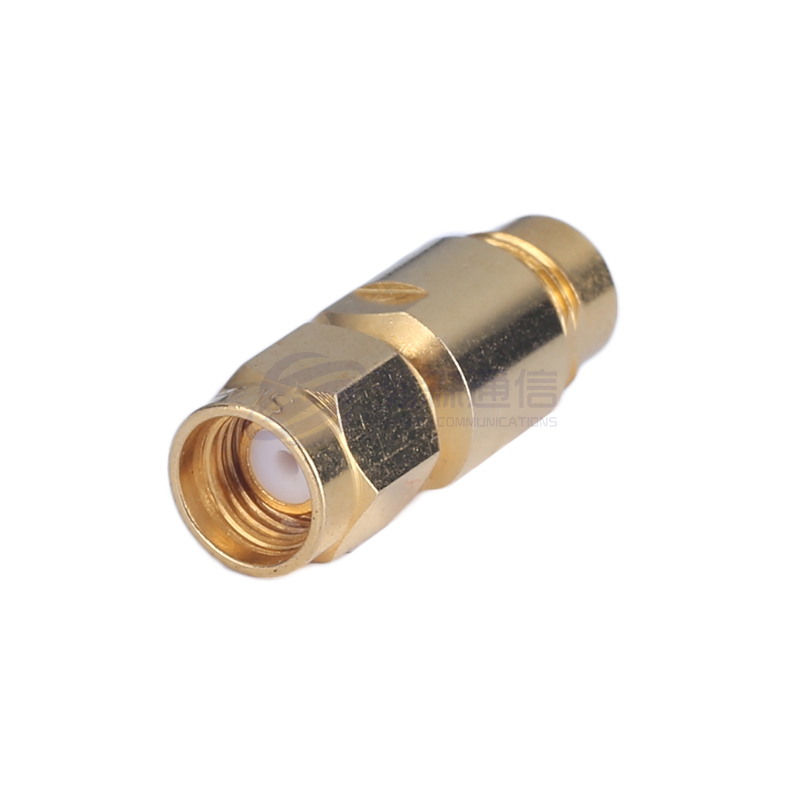

SMA DÒNG SẢN PHẨM
-

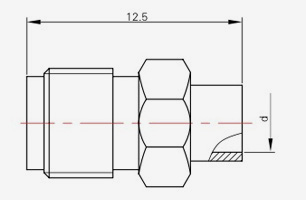

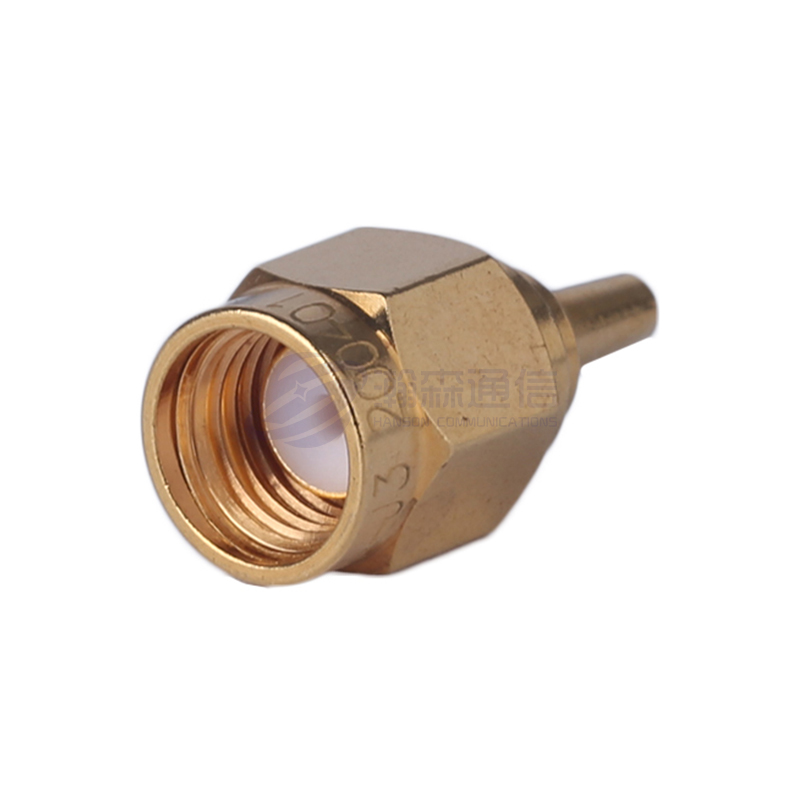

SMA-JB1
Người mẫu Mẫu cáp d L SMA-JB1 SFT-50-1,670-047 Φ1,2 12.5 SMA-JB2 SFT-50-2,670-086 Φ2.2 11.2 SMA-JB3 SFT-50-3,670-141 Ф3,6 12.0 -

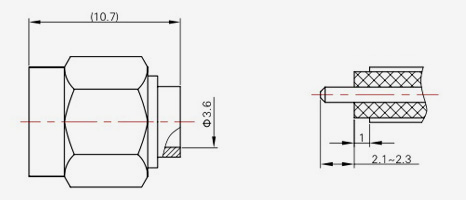

SMA-JB3A
Người mẫu Mẫu cáp SMA-JB3A SFT-50-3,670-141 -
SMA-JB3E
Người mẫu Mẫu cáp SMA-JB3E SFT-50-3,670-141 -
SMA-JWB2
Người mẫu Mẫu cáp d L SMA-JWB2 SFT-50-2,670-086 Φ2.2 15.6 SMA-JWB3 SFT-50-3,670-141 Φ3,6 16 -
SMA-KB2
Người mẫu Mẫu cáp d SMA-KB2 SFT-50-2,670-086 Φ2.2 SMA-KB3 SFT-50-3,670-141 Φ3,6 -

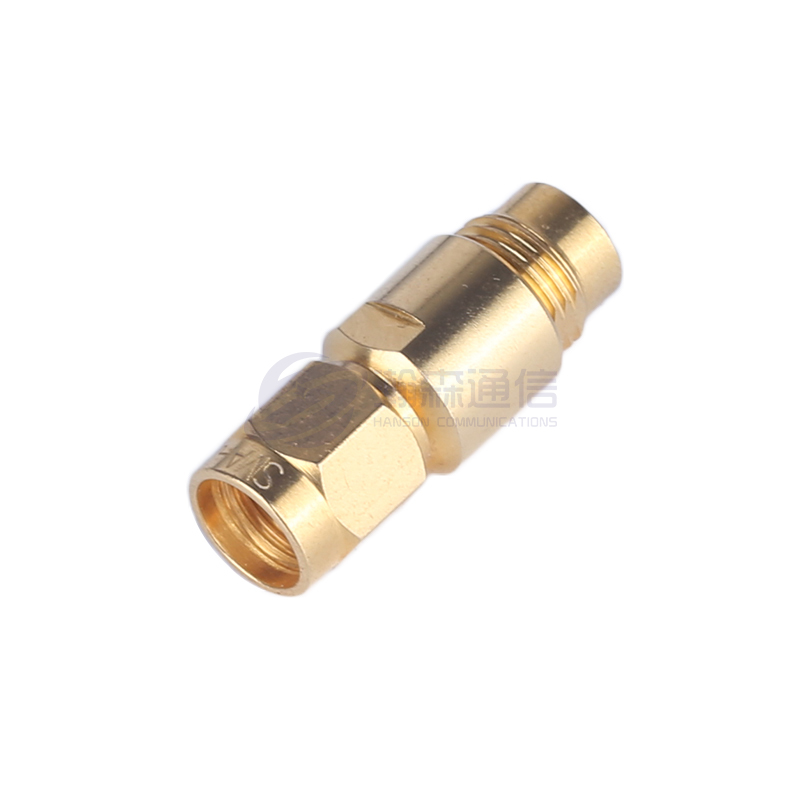

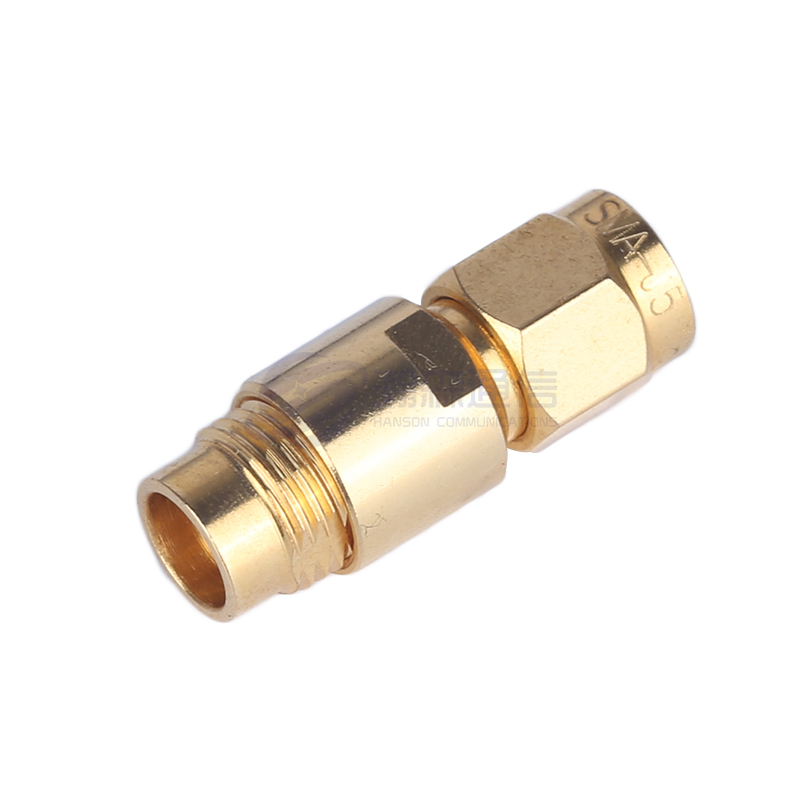

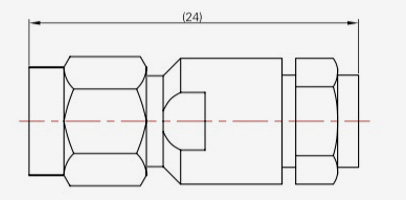

SMA-J5
Người mẫu Mẫu cáp SMA-J5 SYV-50-3,RG142,
SFCJ-50-3-51SMA-J5C -
SMA-(K)5
Người mẫu Mẫu cáp SMA-(K)5 SYV-50-3,RG142,
SFCJ-50-3-51 -

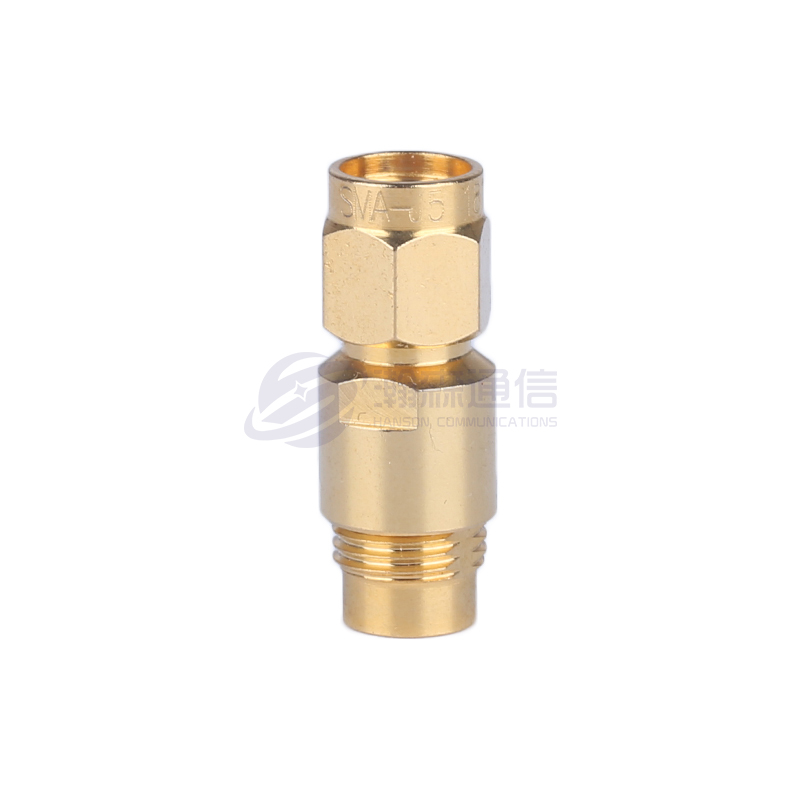

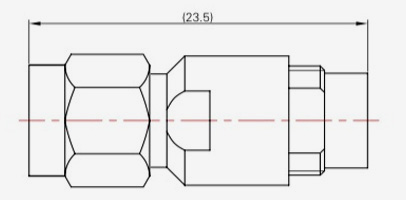

SMA-J5.3
Người mẫu Mẫu cáp SMA-J5.3 32055,205,GNB-415 -
SMA-JW2
Người mẫu Mẫu cáp SMA-JW2 SYV-50-1 SMA-JW3 SYV-50-2-1,RG316 SMA-JW4 SYV-50-2-2 SMA-JW5 SYV-50-3,RG142,SFCJ-50-3-51 -
SMA-JW5-1
Người mẫu Mẫu cáp SMA-JW5-1 SYV-50-3,RG142,SFCJ-50-3-51 -

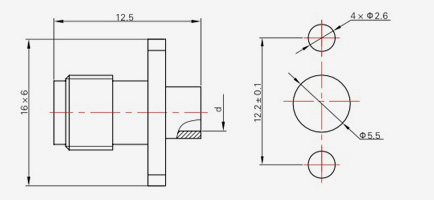

SMA-KFB2
Người mẫu Mẫu cáp d SMA-KFB2 SFT-50-2,670-086 Φ2.2 SMA-KFB3 SFT-50-3,670-141 Φ3,6 -
SMA-KFB2-1
Người mẫu Mẫu cáp d SMA-KFB2-1 SFT-50-2,670-086 Φ2.2 SMA-KFB3-1 SFT-50-3,670-141 Φ3,6 -
SMA-KYB2
Người mẫu Mẫu cáp d SMA-KYB2 SFT-50-2,670-086 Φ2.2 SMA-KYB3A SFT-50-3,670-141 Φ3,6 -

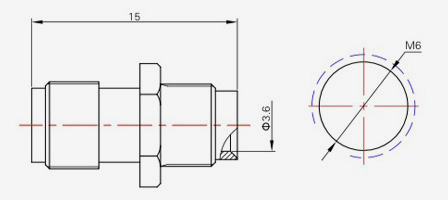

SMA-KYB3
Người mẫu Mẫu cáp d SMA-KYB3 SFT-50-3,670-141 Φ3,6 -
SMA-J2
Người mẫu Mẫu cáp SMA-J2 SYV-50-1 SMA-J3 SYV-50-2-1,RG316 SMA-J4 SYV-50-2-2 -
SMA-K2
Người mẫu Mẫu cáp SMA-K2 SYV-50-1 SMA-K3 SYV-50-2-1,RG316 -
SMA-K5
Người mẫu Mẫu cáp SMA-K5 SYV-50-3,RG142,SFCJ-50-3-51 SMA-K5C -
SMA-(J)5
Người mẫu Mẫu cáp SMA-(J)5 SYV-50-3,RG142,SFCJ-50-3-51 -
SMA-KF2
Người mẫu Mẫu cáp SMA-KF2 SYV-50-1 SMA-KF3 SYV-50-2-1,RG316 -
SMA-KY2
Người mẫu Mẫu cáp SMA-KY2 SYV-50-1 SMA-KY3 SYV-50-2-1,RG316 SMA-KY5 SYV-50-3,RG142,SFCJ-50-3-51 -

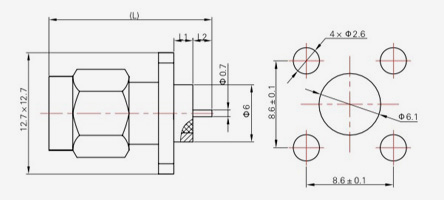

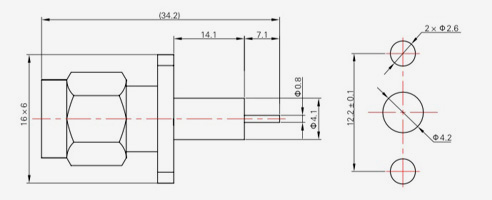

SMA-JFD1
Người mẫu L L1 L2 SMA-JFD1 18 3 2 SMA-JFD30 18 3 1.5 SMA-JFD95 19 4 2 -

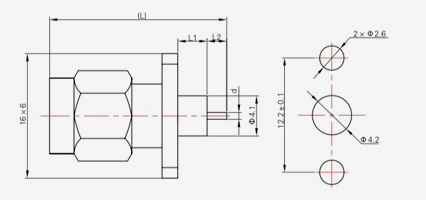

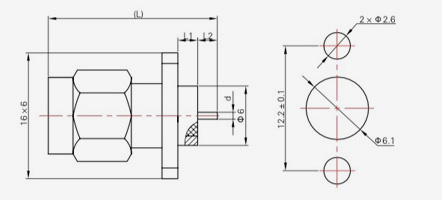

SMA-JFD2
Người mẫu L L1 L2 d SMA-JFD2 18 3 2 Φ0,7 SMA-JFD31 18.5 3 2.5 Φ1,0 SMA-JFD59 25 3 9 Φ1,0 -

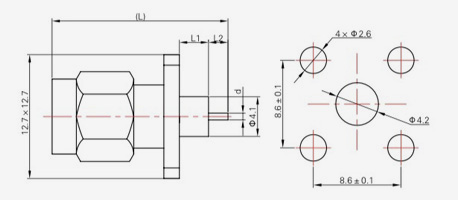

SMA-JFD4
Người mẫu L L1 L2 d SMA-JFD4 32 8 11 Φ1,27 SMA-JFD5 18 3 2 Φ1.0 SMA-JFD13 25 8 4 Φ1,27 SMA-JFD58 29.2 15 2 Φ1,27 -
SMA-JFD6
Người mẫu L L1 L2 d SMA-JFD6 32 8 11 Φ1,27 SMA-JFD7 25 8 4 Φ1,27 SMA-JFD8 31 15 3 Φ1,27 SMA-JFD9 18.2 3 2 Φ1,27 -

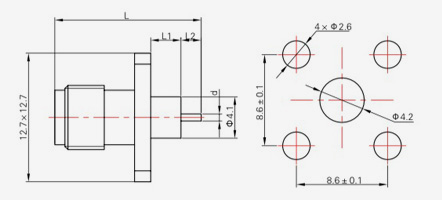

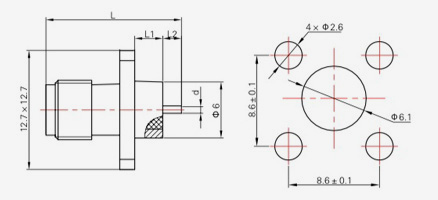

SMA-KFD3
Người mẫu L L1 L2 d SMA-KFD3 27.5 15 3 Φ1,27 SMA-KFD4 33.5 21 3 Φ1,27 SMA-KFD8 18.5 6 3 Φ1,27 SMA-KFD9 24.5 12 3 Φ1,27 SMA-KFD16 20.5 8 3 Φ1,27 SMA-KFD21 15.5 2 4 Φ1,27 SMA-KFD24 22.5 10 3 Φ1,27 SMA-KFD33 17.5 5 3 Φ1,7 -

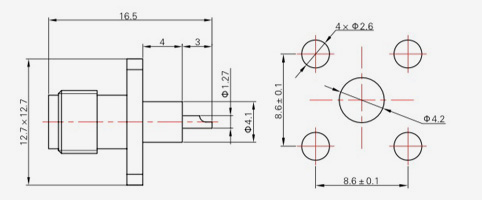

SMA-KFD3
Người mẫu L L1 L2 d SMA-KFD46 16.5 4 3 Φ1,27 SMA-KFD52 16.5 2 5 Φ1,0 SMA-KFD53 20.5 6 5 Φ1,0 SMA-KFD87 15 3 2.5 Φ0,7 SMA-KFD133 15.5 4 2 Φ0,7 SMA-KFD146 22.3 7 5 Φ1,0 SMA-KFD147 18.5 4 5 Φ1,0 -
SMA-KFD5
Người mẫu L L1 L2 d SMA-KFD5 15.5 4 2 Φ1,27 SMA-KFD6 22.5 8 5 Φ0,7 SMA-KFD7 20.5 8 3 Φ1,27 SMA-KFD18 16 4 1.5 Φ0,5 SMA-KFD20 18.5 6 3 Φ1,27 SMA-KFD22 27.5 15 3 Φ1,27 SMA-KFD23 14.1 4 0.6 Φ0,4 SMA-KFD30 33.5 21 3 Φ1,27 SMA-KFD43 21.5 4 8 Φ1,27 SMA-KFD47 14 2 2.5 Φ1 -
SMA-KFD5
Người mẫu L L1 L2 d SMA-KFD61 16.5 4.5 2 Φ1,27 SMA-KFD62 17 3.5 4 Φ1,27 SMA-KFD63 19.5 3.5 4 Φ1,27 SMA-KFD64 18 3.5 5 Φ1,27 SMA-KFD65 19 4.5 5 Φ1,27 SMA-KFD66 20.5 4.5 6.5 Φ1,27 SMA-KFD71 15.5 4 2 Φ0,7 SMA-KFD122 21.5 6 6 Ф1.2 SMA-KFD123 14.5 2 3 Φ1,2 SMA-KFD144 19.5 9 1 Φ1.0 SMA-KFD177 20.5 8 3 Φ1,27 -

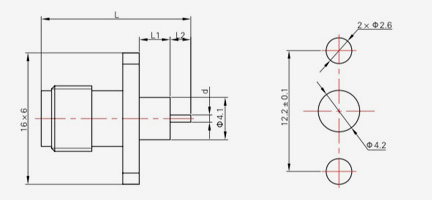

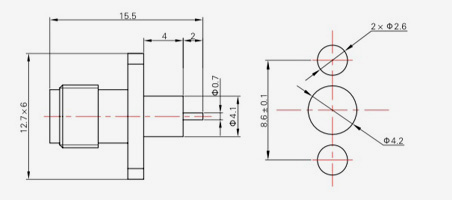

SMA-KFD11
Người mẫu L L1 L2 d SMA-KFD11 14.5 3 2 Φ0,5 SMA-KFD29 16.5 5 2 Φ0,7 SMA-KFD75 22.5 4 9 Φ0,7 SMA-KFD76 14.5 3 2 Φ0,7 SMA-KFD79 27.5 2 16 Φ1,0 SMA-KFD95 15.5 4 2 Φ0,7 SMA-KFD126 17.7 3 5.2 Φ1,0 SMA-KFD127 22.5 3 10 Φ1,0 SMA-KFD132 15.5 4 2 Φ1,0 SMA-KFD140 18.5 5 4 Φ1,0 -

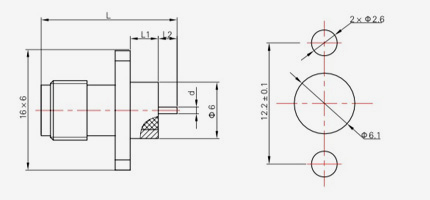

SMA-KFD31
Người mẫu L L1 L2 d SMA-KFD31 15 3 2.5 Φ1,0 SMA-KFD32 21.5 3 9 Φ1,0 SMA-KFD34 17.5 3 5 Φ1 SMA-KFD80 16.5 3 4 Φ0,7 SMA-KFD100 16.5 5 2 Φ0,7 SMA-KFD101 15.5 4 2 Φ0,7 SMA-KFD102 14.5 3 2 Φ0,7 SMA-KFD130 21.5 3 9 Φ0,7 SMA-KFD131 15.5 4 2 Φ1,0 SMA-KFD134 17 5 2.5 Φ0,7 SMA-KFD136 19.5 4 6 Φ1 SMA-KFD163 18.7 3.2 5 Φ1,0 -

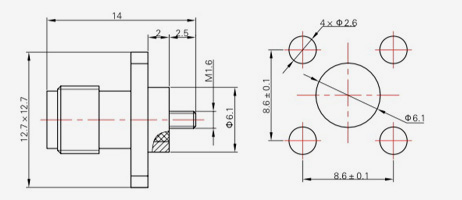

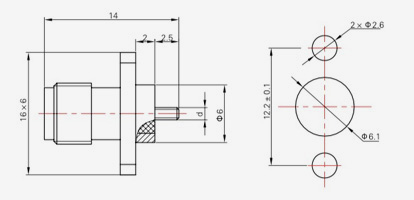

SMA-KFD81
Người mẫu d SMA-KFD81 M1 SMA-KFD109 M1.6 -

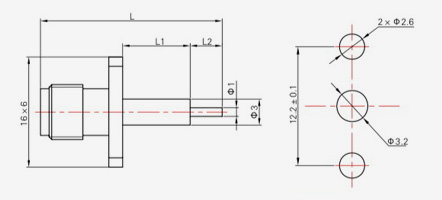

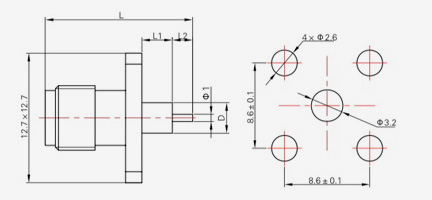

SMA-KFD119
Người mẫu L L1 L2 d SMA-KFD119 17 6.5 1 Φ3,0 SMA-KFD121 18 6.5 2 Φ3,0 SMA-KFD141 17.5 4 4 Φ3,2 SMA-KFD142 18.3 7.8 1 Φ3,0 SMA-KFD149 17.5 3 5 Φ3,0 -

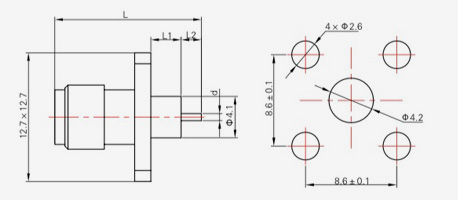

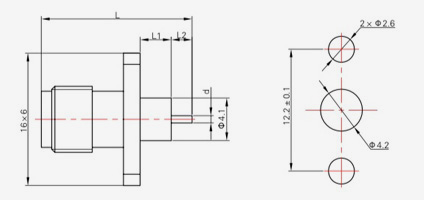

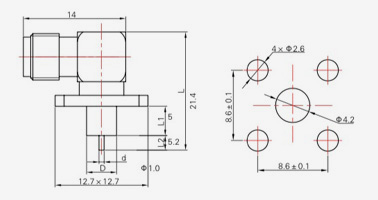

SMA-KWFD3
Người mẫu L L1 L2 d D SMA-KWFD3 26.7 11 4.5 Φ1,27 Φ4,1 SMA-KWFD4 24.2 8 5 Φ1.0 Φ3,2 SMA-KWFD5 24.2 8 5 Φ0,7 Φ4,1 SMA-KWFD6 21.2 5 5 Φ0,7 Φ4,1 SMA-KWFD7 24.2 3 10 Φ0,7 Φ4,1 SMA-KWFD8 21.3 5 5 Φ0,7 Φ4,1 SMA-KWFD9 16.2 3 2 Φ0,7 Φ4,1 SMA-KWFD12 15.2 2 2 Φ0,7 Φ4,1 SMA-KWFD49 25.2 5 9 Φ0,17 Φ4,1 -

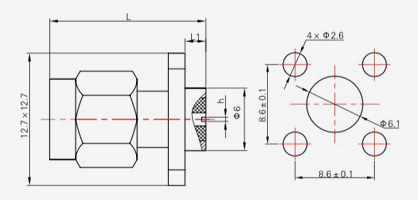

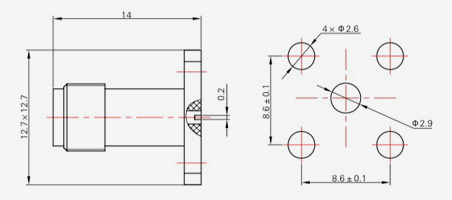

SMA-JFD11
Người mẫu L L1 h SMA-JFD11 14 1 0.2 SMA-JFD17 16 3 0.4 SMA-JFD18 14 1 0.3 SMA-JFD19 14 1 0.4 SMA-JFD20 14 1 0.5 SMA-JFD24 15 2 0.4 -

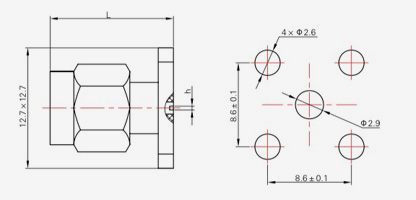

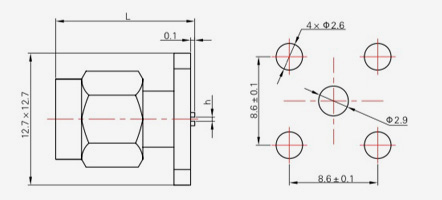

SMA-JFD12
Người mẫu L h SMA-JFD12 13.1 0.4 SMA-JFD14 13.1 0.55 -
SMA-KFD145
Người mẫu L L1 L2 SMA-KFD145 22.3 7.8 5 SMA-KFD151 21 2.5 9 SMA-KFD161 20.5 6.5 5 SMA-KFD162 17.5 3 5 -

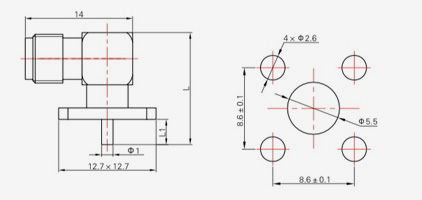

SMA-KWF
Người mẫu L L1 SMA-KWF 14.6 3.3 SMA-KWFD10 13.3 2 -

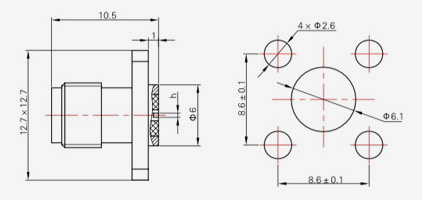

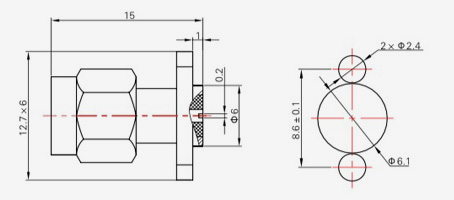

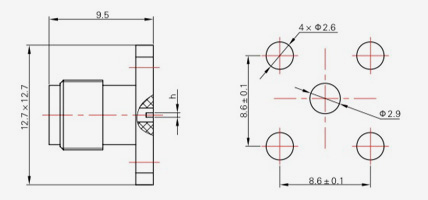

SMA-JFD16
Người mẫu h SMA-JFD16 0.2 SMA-JFD21 0.3 SMA-JFD22 0.4 SMA-JFD23 0.5 -

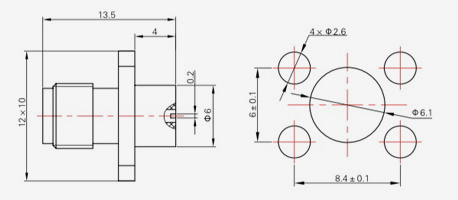

SMA-KFD26
Người mẫu h SMA-KFD26 0.2 SMA-KFD27 0.4 SMA-KFD110 0.3 SMA-KFD111 0.5 -
SMA-KFD112
Người mẫu h SMA-KFD112 0.2 SMA-KFD113 0.3 SMA-KFD114 0.4 SMA-KFD115 0.5 -

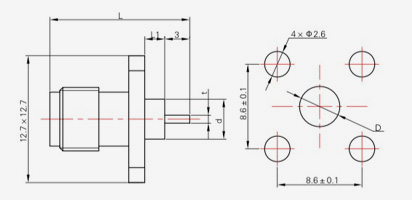

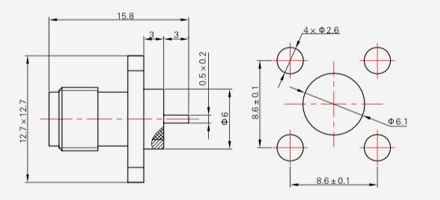

SMA-KFD10
Người mẫu L L1 t SMA-KFD10 15.8 3 0,5×0,2 SMA-KFD14 16.5 4 0,5×0,2 SMA-KFD35 14.5 2 1,27×0,2 -
SMA-KFD13
Người mẫu L L1 t d D SMA-KFD13 16 4 0,5×0,2 Φ4.1 Φ4,2 SMA-KFD14 15.2 3.2 0,5×0,2 Φ4.1 Φ4,2 SMA-KFD35 15 3 1,27×0,2 Φ4.1 Φ4,2 SMA-KFD45 14.4 2.4 0,5×0,2 Φ4.1 Φ4,2 SMA-KFD68 15.2 3.2 0,5×0,2 Φ2.1 Φ2.2 SMA-KFD73 16 4 1,27×0,2 Φ4.1 Φ4,2 -

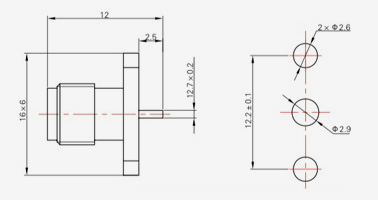

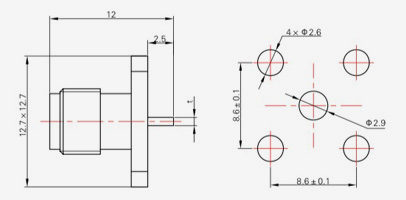

SMA-KFD39
Người mẫu t SMA-KFD39 0,5×0,2 SMA-KFD149 1,27×0,2 -

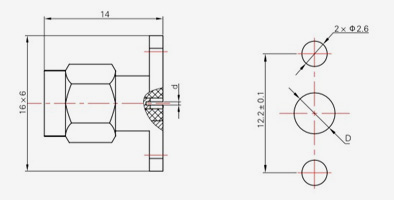

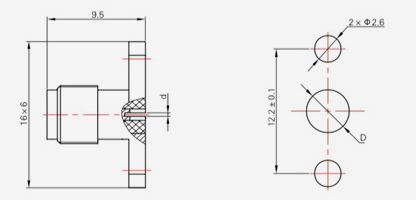

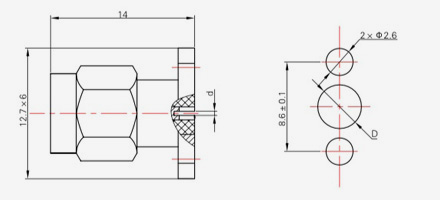

SMA-JFD40
Người mẫu d D SMA-JFD40 Φ0,5 Φ3.0 SMA-JFD41 Φ0,45 Φ2,8 SMA-JFD42 Φ0,38 Φ2,5 SMA-JFD44 Φ0,3 Φ2.0 -

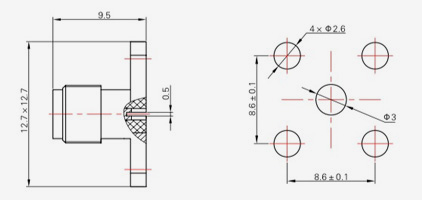

SMA-JFD48
Người mẫu d D SMA-JFD48 Φ0,5 Φ3.0 SMA-JFD55 Φ0,45 Φ2,8 SMA-JFD56 Φ0,38 Φ2,5 SMA-JFD57 Φ0,3 Φ2.0 -

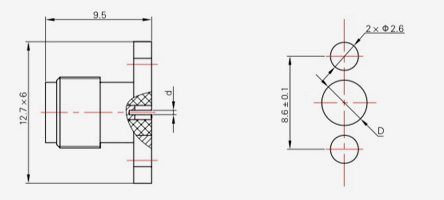

SMA-KFD40
Người mẫu d D SMA-KFD40 Ф0,5 Φ3.0 SMA-KFD41 Φ0,45 Φ2,8 SMA-KFD42 Φ0,38 Φ2,5 SMA-KFD44 Φ0,3 Φ2.0 -
SMA-KFD48
Người mẫu d D SMA-KFD48 Φ0,5 Φ3.0 SMA-KFD55 Φ0,45 Φ2,8 SMA-KFD56 Φ0,38 Φ2,5 SMA-KFD57 Φ0,3 Φ2.0 SMA-KFD152 Φ0,4 Φ2,8 -

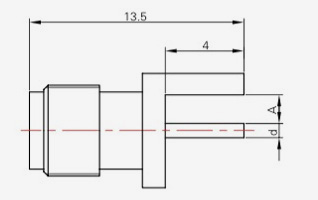

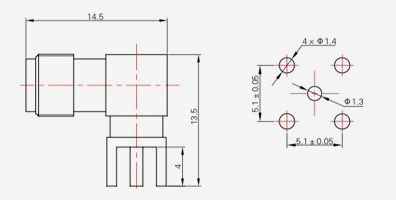

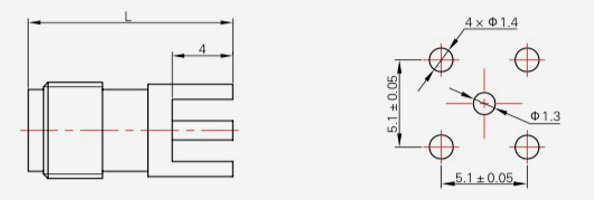

SMA-KHD
Người mẫu L SMA-KHD 13.5 SMA-KHD10 18.5 -
SMA-KHD1
Người mẫu MỘT d SMA-KHD1 1.2 Φ1,27 SMA-KHD2 1.5 Φ1,27 SMA-KHD3 2 Φ1,27 SMA-KHD4 0.5 Φ1,27 SMA-KHD5 0.8 Φ1,27 SMA-KHD6 1 Φ1,27 SMA-KHD8 1.6 Φ0,8 SMA-KHD9 1.6 Φ1,27 SMA-KHD11 1 Φ0,5 -

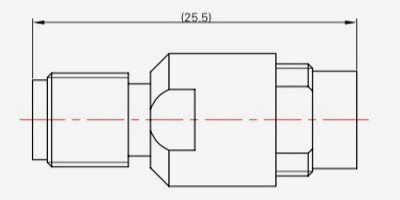

SMA-JWF
-

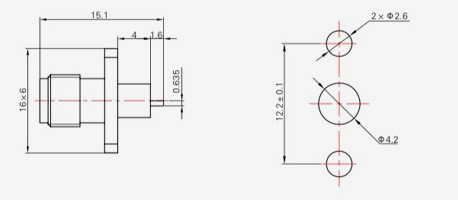

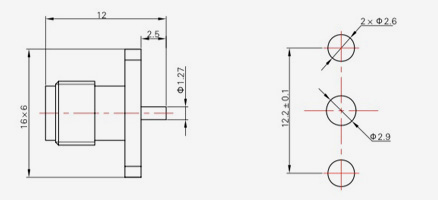

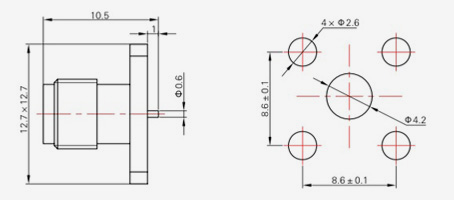

SMA-KF1
-

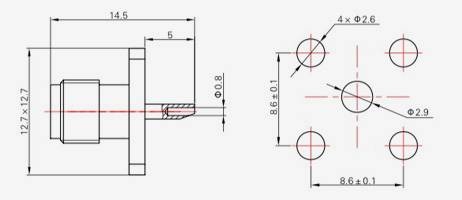

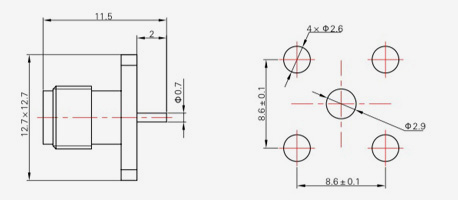

SMA-KFD17
-

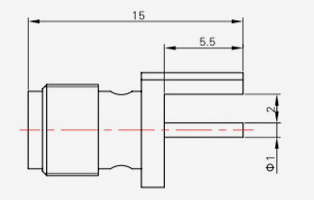

SMA-KFD150
-

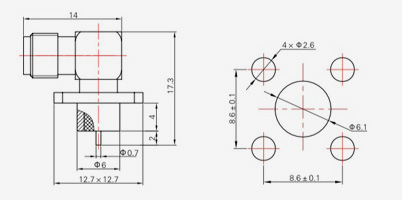

SMA-KWF1
-

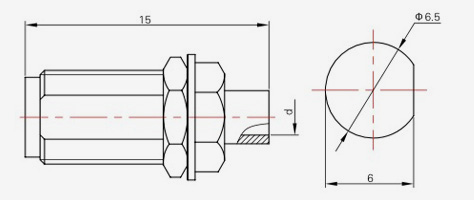

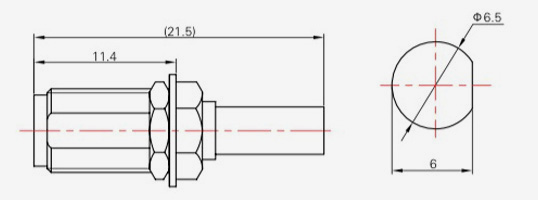

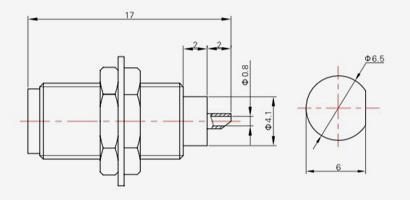

SMA-KYD
-

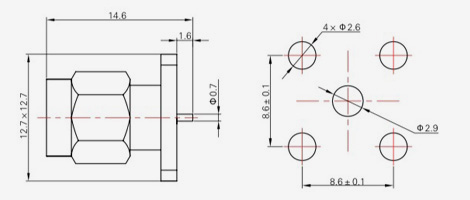

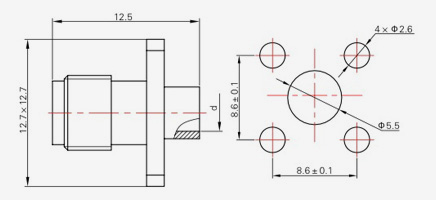

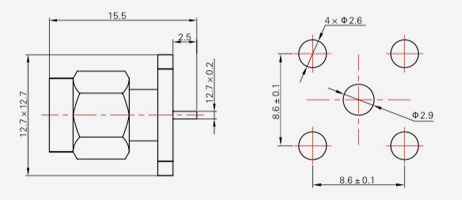

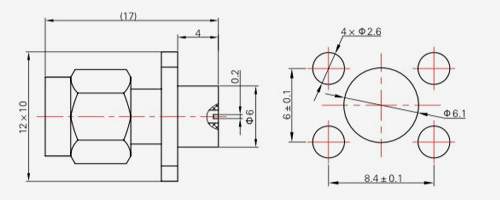

SMA-JFD3
-

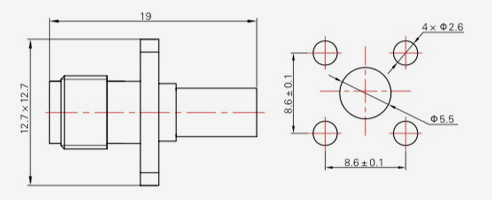

SMA-JFD61
-

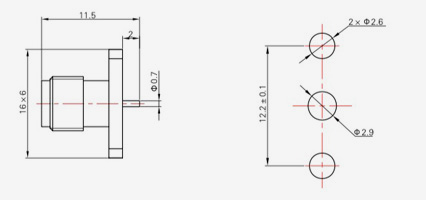

SMA-KFD19
-
SMA-KFD36G
-
SMA-KFD51
-
SMA-KFD125
-
SMA-KFD135
-

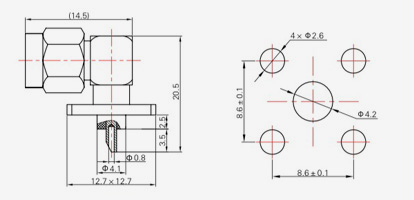

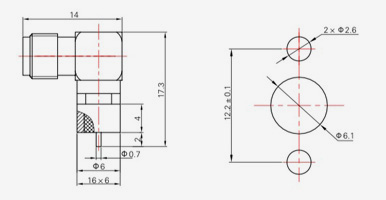

SMA-KWFD2-1
-

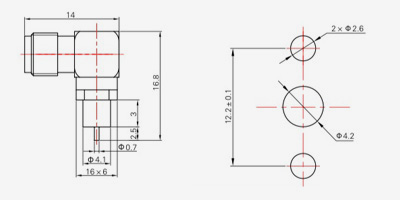

SMA-KWFD2-2
-

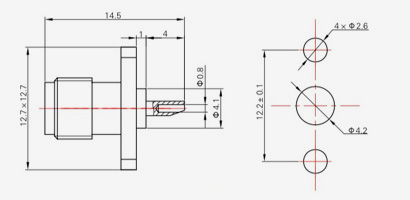

SMA-KFD154
-
SMA-KFD158
-

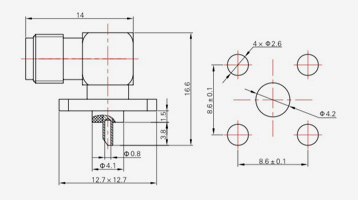

SMA-KWFD2
-

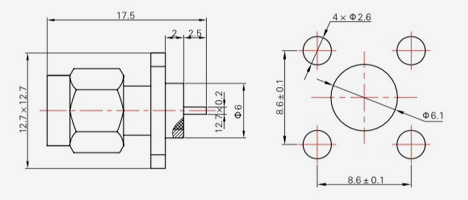

SMA-JFD26
-
SMA-JFD124
-
SMA-KFD124
-
SMA-KFD143
-
SMA-JFD15
-
SMA-JFD25
-
SMA-JFD54
-
SMA-KFD54
-
SMA-KFD78
-

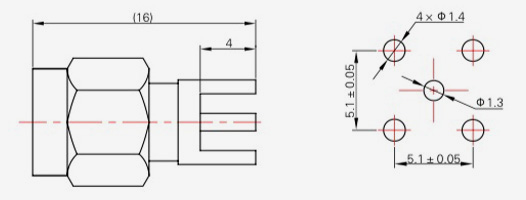

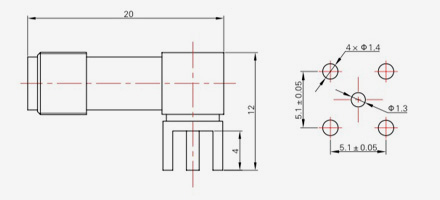

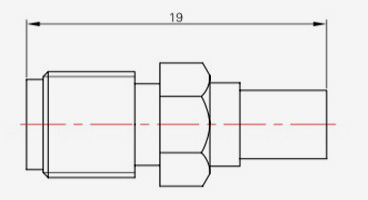

SMA-JHD
-
SMA-KHD7
-

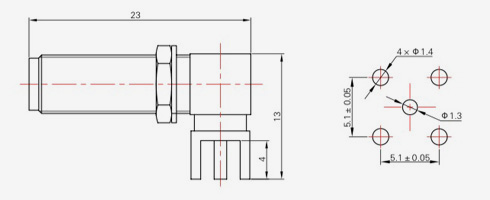

SMA-KWHD
-
SMA-KWHD4
-
SMA-KWHD5
