Đầu nối kín SMPM (SubMiniature Push-on Micro) là đầu nối RF thu nhỏ với đầy đủ bộ thoát, bán thoát và lỗ sáng, được thiết kế cho tần số cao, không gian nhỏ gọn và các ứng dụng nhẹ. Nó là một đầu nối dạng đẩy, thường được sử dụng trong các thiết bị liên lạc và điện tử yêu cầu trọng lượng thấp, độ tin cậy cao và kích thước nhỏ. Đầu nối SMPM có chất lượng truyền tín hiệu cao và có thể cung cấp hiệu suất điện tốt.
Cấu trúc cơ bản:
Đầu nối đồng trục RF kín khí loại SMPM-J bao gồm ba phần: dây dẫn bên ngoài, môi trường thủy tinh và dây dẫn bên trong, cấu trúc cơ bản được thể hiện trong hình dưới đây:
Thông số kỹ thuật chính:
| Đặc tính điện | ||||
| Trở kháng đặc trưng | 50Ω | Dải tần số | DC~40GHz | |
| Điện áp chịu được điện môi | 500Vrms | Điện trở cách điện | 2000M Ω | |
| Điện áp VSWR | <1,4 | Mất chèn | .00,05 √f dB(GHz) | |
| Tính chất vật liệu và cơ học, môi trường | ||||
| Vỏ bọc | Hợp kim có thể rửa được/Mạ vàng | Ghim | Hợp kim/mạ vàng có thể rửa được | |
| môi trường cách nhiệt | Thủy tinh | Độ bền của đầu nối | Thoát hoàn toàn | 100 lần |
| Tỷ lệ rò rỉ | 1,01325×10 ⁹ Pa ·m³/s | lỗ quang | 1000 lần | |
| Nhiệt độ hoạt động | -65oC~ 165oC | |||

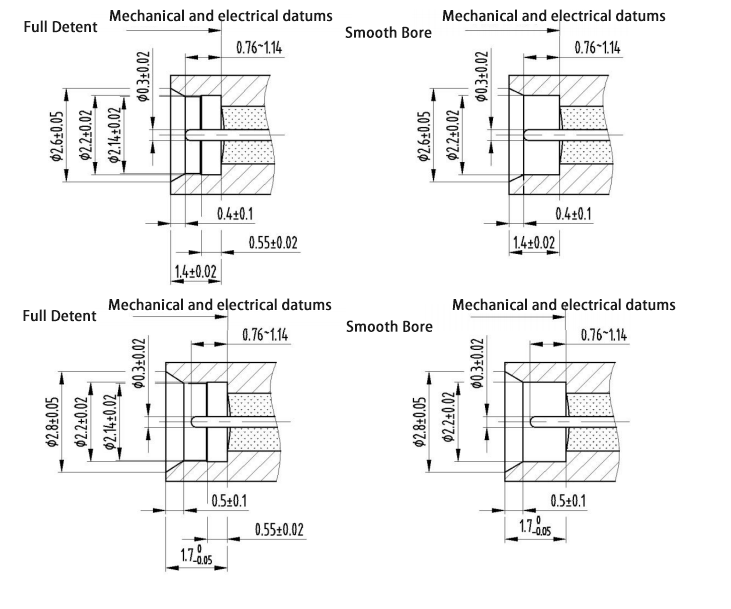

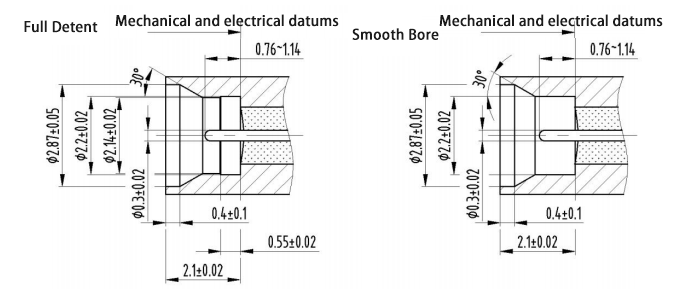

Kích thước giao diện:
Đầu nối đồng trục RF kín khí loại SMPM-J có hai dạng giao diện: thoát hoàn toàn và lỗ trần. Khi đặt tên model, F biểu thị sự thoát hoàn toàn và
S có nghĩa là lỗ ánh sáng. Kích thước giao diện được chia thành kích thước giao diện tiêu chuẩn và kích thước giao diện ngắn, cả hai đều có thể kết nối được với phích cắm loại SMPM-K.
Kích thước giao diện tiêu chuẩn:
Kích thước giao diện ngắn:

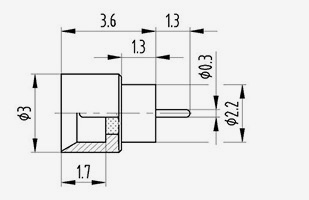

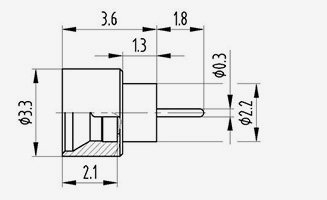

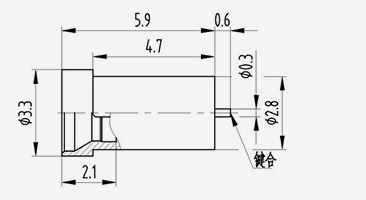

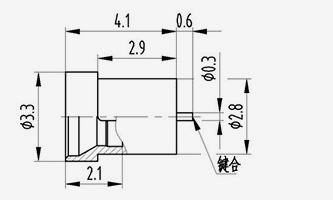

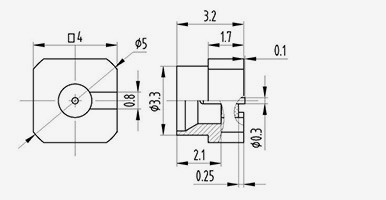

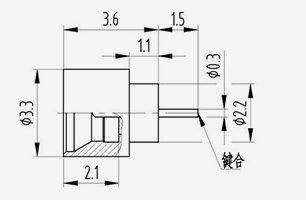

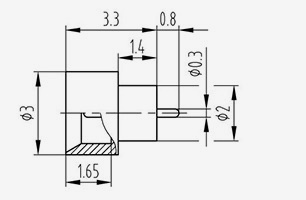

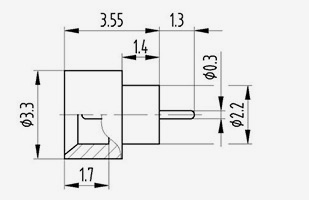

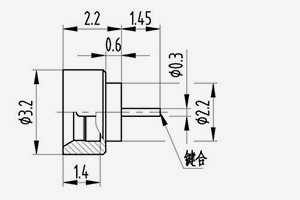

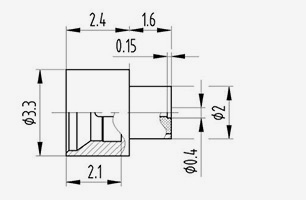

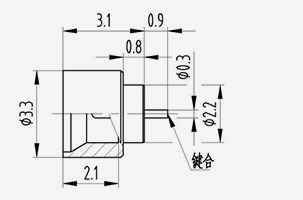

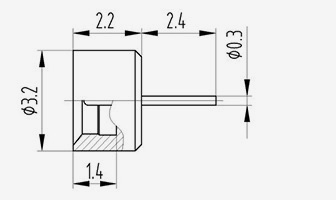

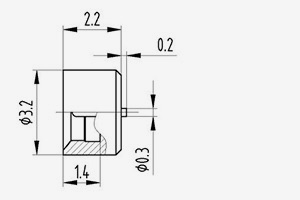

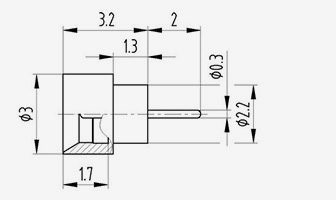

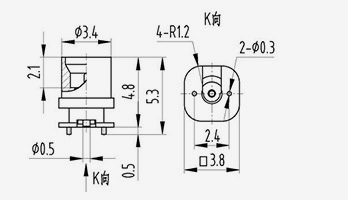

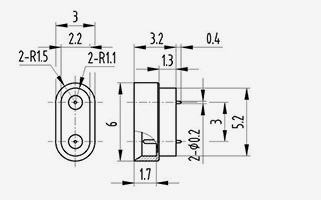

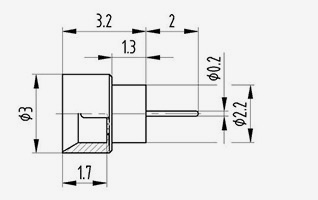

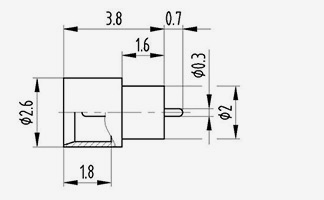

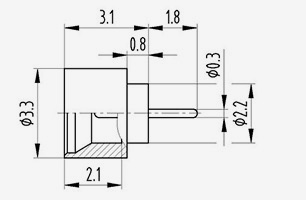

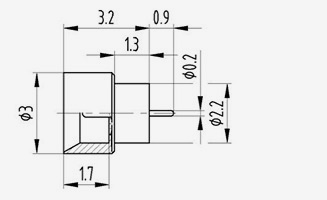

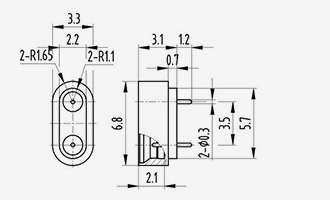

| Người mẫu | Bình luận |
| SMPM(M)-JYD3S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD5S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD8F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD10F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD12S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD13F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD14F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD15F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD16S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD17S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD18S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD19S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD20F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD21S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD22F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD23S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD24F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD25F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD26F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD27S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD28S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD29F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD30S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD31F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD32F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD33S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD34S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD35S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD36S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD37S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD38S | Đường kính mịn |

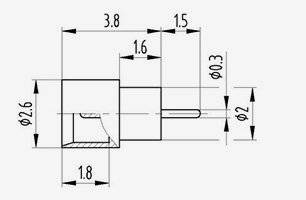

| Người mẫu | Bình luận |
| SMPM(M)-JYD39S | Đường kính mịn |

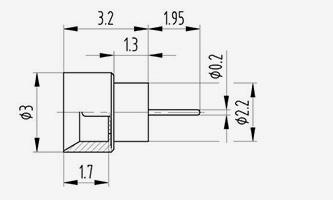

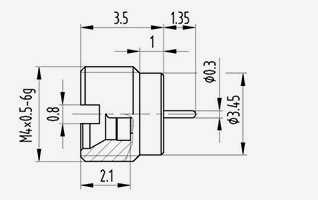

| Người mẫu | Bình luận |
| SMPM(M)-JYD41S | Đường kính mịn |

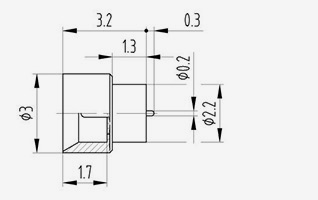

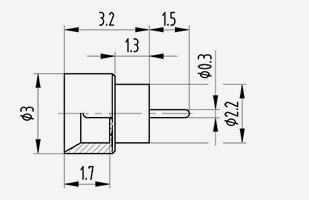

| Người mẫu | Bình luận |
| SMPM(M)-JYD42S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD43F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD44F | Giam giữ đầy đủ |

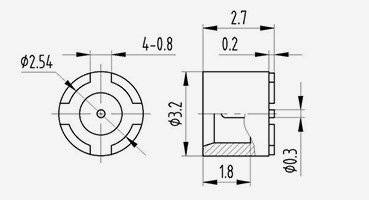

| Người mẫu | Bình luận |
| SMPM(M)-JYD45S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD46S | Đường kính mịn |

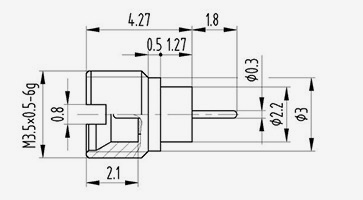

| Người mẫu | Bình luận |
| SMPM(M)-JYD60F | Giam giữ đầy đủ |

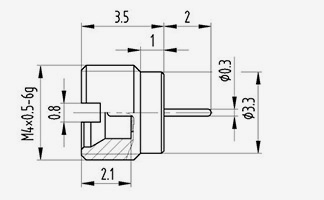

| Người mẫu | Bình luận |
| SMPM(M)-JYD61F | Giam giữ đầy đủ |

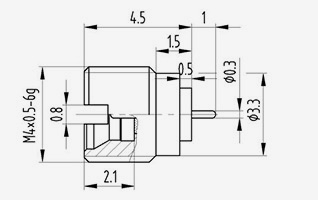

| Người mẫu | Bình luận |
| SMPM(M)-JYD62F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JYD63S | Đường kính mịn |

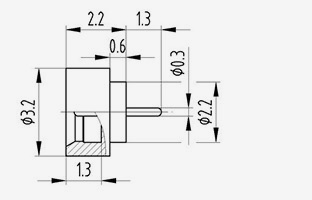

| Người mẫu | Bình luận |
| SMPM(M)-JYD64S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD65S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JYD66S | Đường kính mịn |

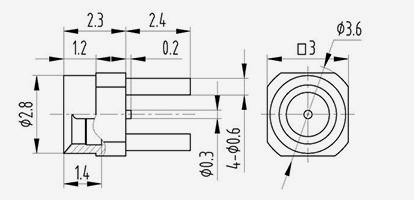

| Người mẫu | Bình luận |
| SMPM(M)-JHD1S | Đường kính mịn |

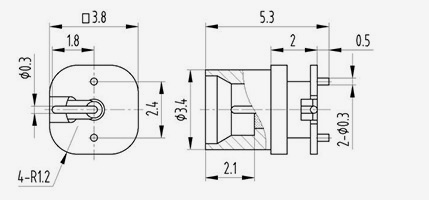

| Người mẫu | Bình luận |
| SMPM(M)-JHD2F | Giam giữ đầy đủ |

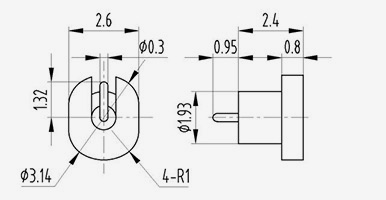

| Người mẫu | Bình luận |
| SMPM(M)-JHD3F | Giam giữ đầy đủ |

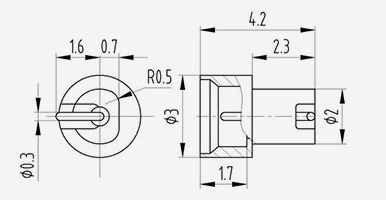

| Người mẫu | Bình luận |
| SMPM(M)-JHD4F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JHD6F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JHD21F | Giam giữ đầy đủ |
| Người mẫu | Bình luận |
| SMPM(M)-JFD1S | Đường kính mịn |

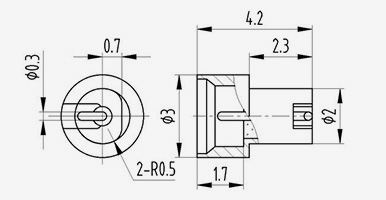

| Người mẫu | Bình luận |
| SMPM(M)-JWSD1S | Đường kính mịn |

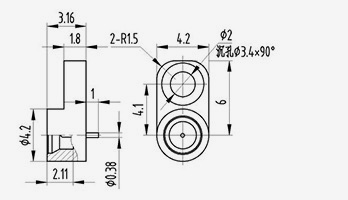

| Người mẫu | Bình luận |
| SMPM(M)-JWSD8 |
| Người mẫu | Bình luận |
| SMPM(M)-JWSD9S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JWSD10S | Đường kính mịn |
| Người mẫu | Bình luận |
| SMPM(M)-JSD1S | Đường kính mịn |
