Bộ chuyển đổi RF và đầu nối RF: Sự khác biệt là gì

Bộ chuyển đổi RF vs Đầu nối RF: Sự khác biệt cốt lõi

Đầu nối RF kết thúc cổng cáp hoặc cổng thiết bị để hoàn thành đường dẫn tín hiệu, trong khi Bộ chuyển đổi đồng trục RF kết nối hai đầu nối thuộc các loại, giới tính hoặc tiêu chuẩn giao diện khác nhau mà không cần cáp chạy giữa chúng. Nói tóm lại, đầu nối kết thúc đường dẫn tín hiệu và bộ chuyển đổi đồng trục kết nối sự không khớp giữa hai đầu nối hiện có.

Sự khác biệt này quan trọng nhất khi một dự án liên quan đến phần cứng hỗn hợp. Bàn thử nghiệm có thể sử dụng các cổng SMA trên thiết bị đo được ghép nối với cáp Loại N trên thiết bị được thử nghiệm và Bộ điều hợp đồng trục RF là thứ sẽ thu hẹp khoảng cách đó mà không cần lắp lại cáp. Mặt khác, các đầu nối được chọn ở giai đoạn thiết kế để phù hợp với cáp, cổng hoặc kiểu lắp đặt cụ thể ngay từ đầu.

Chỉ số sử dụng minh họa trên 100 trên các lĩnh vực phổ biến dựa vào bộ điều hợp và đầu nối đồng trục RF

Đầu nối RF làm gì trong đường dẫn tín hiệu

Đầu nối RF gắn vào đầu cáp hoặc trực tiếp vào cổng thiết bị, tạo thành liên kết vật lý và điện giúp tín hiệu chuyển động với tổn thất tối thiểu. Các dòng phổ biến bao gồm BNC, TNC, Loại N, SMA và 16/7, mỗi dòng được xây dựng dựa trên một kích thước chân cắm, kiểu ren và định mức trở kháng cụ thể, chẳng hạn như tiêu chuẩn bộ chuyển đổi đồng trục rf 50 ohm được sử dụng rộng rãi trên hầu hết các thiết bị kiểm tra và truyền thông.

Tại sao dòng kết nối không thể thay thế cho nhau

Mỗi dòng đầu nối được xây dựng theo thông số kỹ thuật cơ và điện cố định, nghĩa là cổng SMA không thể kết nối trực tiếp với đầu cáp loại N nếu không có bộ chuyển đổi ở giữa. Dải tần số là một trong những khác biệt rõ ràng nhất giữa các dòng vì hình dạng chân cắm nhỏ hơn thường hỗ trợ tín hiệu tần số cao hơn với mức suy hao thấp hơn.

Dải tần số trên gần đúng tính bằng gigahertz cho loạt đầu nối phổ biến được sử dụng trong hệ thống RF

Bộ điều hợp đồng trục RF hoạt động khác biệt như thế nào

Bộ điều hợp đồng trục RF là một thành phần ngắn, không có cáp được chế tạo để nối hai giao diện đầu nối không khớp. Nó có thể chuyển đổi một loạt đầu nối này sang một loạt đầu nối khác, chuyển giới tính từ nam sang nữ hoặc thay đổi giao diện thẳng sang định dạng góc phải hoặc mặt bích. Vì không có cáp riêng nên bộ chuyển đổi đồng trục thường là cách nhanh nhất để giải quyết giao diện không khớp được phát hiện trong quá trình cài đặt hoặc thử nghiệm.

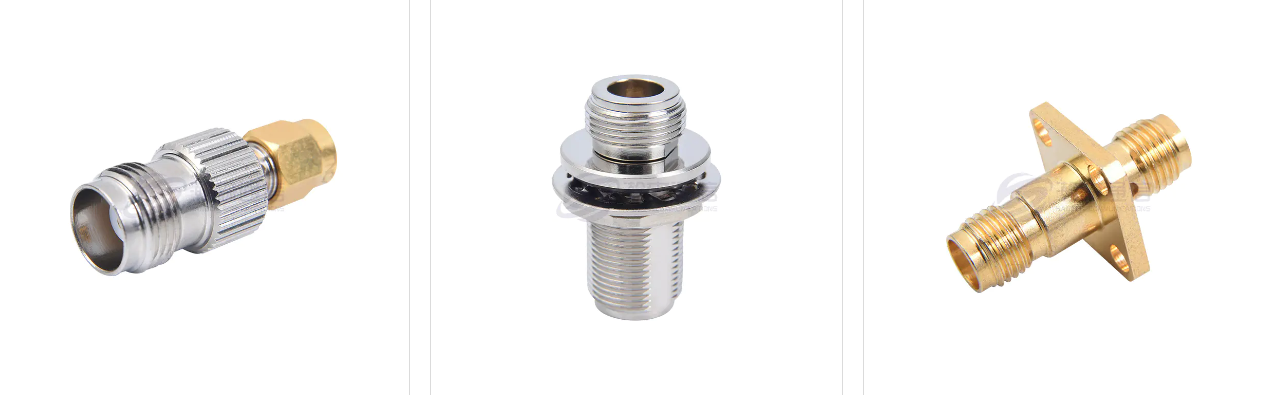

Cấu hình bộ điều hợp phổ biến

Bộ điều hợp chuyển đổi sê-ri thay đổi tiêu chuẩn đầu nối này sang tiêu chuẩn đầu nối khác, chẳng hạn như Loại N sang SMA
Bộ điều hợp thay đổi giới tính chuyển nam sang nữ hoặc nữ sang nữ cho một loạt phim nhất định
Bộ điều hợp góc phải chuyển hướng định tuyến cáp trong vỏ thiết bị chật hẹp
Các kiểu bộ chuyển đổi đồng trục gắn mặt bích bắt vít trực tiếp vào bảng thiết bị để có điểm kết nối cố định

Người mua làm việc trên đường truyền ăng-ten thường chỉ định bộ chuyển đổi đồng trục RF cho hệ thống ăng-ten xây dựng trong đó kết nối bảng cố định cần đáp ứng tiêu chuẩn cáp riêng, trong khi môi trường phòng thí nghiệm thường yêu cầu bộ chuyển đổi RF cho thiết bị kiểm tra vi sóng trong đó cả độ chính xác và suy hao chèn thấp đều quan trọng.

Cấu hình và cách sử dụng bộ chuyển đổi đồng trục RF từ nam sang nữ

Giới tính của đầu nối đề cập đến việc đầu nối có chân cắm ở giữa lộ ra ngoài, được gọi là đầu cắm đực hay ổ cắm tiếp nhận, được gọi là đầu cái. A Bộ chuyển đổi đồng trục RF nam sang nữ đảo ngược giới tính ở một đầu của kết nối mà không cần cáp mới, điều này khiến nó trở thành một trong những loại bộ chuyển đổi được yêu cầu nhiều nhất trong quá trình lắp đặt và sửa chữa.

Khi bộ chuyển đổi giới tính giải quyết được sự không phù hợp

Cấu hình này xuất hiện thường xuyên nhất khi cả hai cáp đều kết thúc ở đầu nối đực và cần nối trực tiếp hoặc khi giới tính cáp không khớp với cổng thiết bị mà nó cần kết nối. Thay vì thay thế cụm cáp, kỹ thuật viên có thể lắp một bộ chuyển đổi nhỏ và hoàn tất kết nối tại chỗ.

Các định dạng bộ chuyển đổi đồng trục RF nam sang nữ phổ biến và nơi thường áp dụng từng định dạng
định dạng	Thay đổi giao diện	Ứng dụng điển hình
Thẳng Nam Thành Nữ	Cùng một bộ, chỉ giới tính	Nối hai cáp đầu cuối đực
Góc vuông nam sang nữ	Cùng một loạt, giới tính và góc độ	Vỏ bọc chặt chẽ với độ hở cáp hạn chế
Dòng chéo nam sang nữ	Dòng và giới tính kết hợp	Thiết bị hỗn hợp được xây dựng theo các tiêu chuẩn khác nhau

Để so sánh sự khác biệt giữa Bộ điều hợp đồng trục RF với đầu nối và cụm cáp đầy đủ về chất lượng thực tế, biểu đồ radar bên dưới trình bày cả ba tính chất liên tục của đường dẫn tín hiệu, tính linh hoạt của giao diện, tính đơn giản khi cài đặt, độ bền cơ học và phạm vi phủ sóng của dải tần.

Thang so sánh từ 0 đến 10 đối với đầu nối RF, bộ chuyển đổi đồng trục RF và cụm cáp theo các ưu tiên chung

Bộ chuyển đổi mặt bích 4 lỗ: Ứng dụng gắn bảng

A Bộ chuyển đổi mặt bích 4 lỗ sử dụng bốn lỗ lắp được bố trí xung quanh thân đầu nối để có thể bắt vít trực tiếp vào bảng thiết bị hoặc vách ngăn. Điều này tạo ra một điểm kết nối cố định, chống rung chứ không phải là một mối nối cáp nổi tự do, điều này quan trọng đối với thiết bị có chuyển động thường xuyên, thay đổi nhiệt độ hoặc tiếp xúc ngoài trời.

Nơi kiểu lắp đặt này thường được sử dụng

Thiết bị trạm cơ sở, bảng điều khiển hàng không vũ trụ và giá đỡ thiết bị kiểm tra thường sử dụng bộ chuyển đổi mặt bích 4 lỗ vì kiểu bu lông giữ cho đầu nối thẳng hàng trong các chu kỳ kết nối và ngắt kết nối cáp lặp đi lặp lại. Khoảng cách bu lông được tiêu chuẩn hóa trong một loạt đầu nối nhất định, do đó, việc cắt bảng điều khiển có thể được lên kế hoạch trước khi phần cứng được đưa đến công trường. Kiểu mặt bích này thường kết hợp với giao diện N-Type và 7/16 DIN trên các bản dựng trạm cơ sở và với giao diện SMA hoặc TNC trên bảng đo lường và thử nghiệm nhỏ hơn.

Lập kế hoạch cắt bỏ bảng điều khiển xung quanh bộ chuyển đổi mặt bích

Cả độ dày của bảng điều khiển và khoảng cách lỗ bu lông đều cần phải phù hợp với thông số kỹ thuật của mặt bích trước khi lắp đặt, vì đường cắt không khớp có thể khiến đầu nối nằm ở một góc hoặc không thể tựa hoàn toàn vào bề mặt bảng điều khiển. Việc xác nhận các kích thước này với nhà cung cấp trước khi cắt tấm sẽ tránh phải làm lại sau này trong lịch trình lắp đặt.

So sánh bộ điều hợp đồng trục RF, đầu nối RF và cụm cáp

Ba thành phần này thường được nhóm lại với nhau, mặc dù mỗi thành phần đóng một vai trò riêng biệt trong đường dẫn tín hiệu. Bảng dưới đây liệt kê chức năng chính và trường hợp sử dụng điển hình của chúng.

So sánh chung các đầu nối RF, bộ điều hợp đồng trục RF và cụm cáp trong đường dẫn tín hiệu điển hình
thành phần	Chức năng chính	Trường hợp sử dụng điển hình	Cần có cáp
Đầu nối RF	Chấm dứt cáp hoặc cổng để hoàn thành đường dẫn tín hiệu	Đầu cáp, cổng thiết bị, đầu cuối ăng ten	Đính kèm trực tiếp
Bộ chuyển đổi đồng trục RF	Kết nối hai loại đầu nối không khớp mà không cần cáp	Chuyển đổi giao diện giữa các tiêu chuẩn khác nhau	Không
lắp ráp cáp	Mang tín hiệu giữa hai điểm cách nhau	Chạy đường dài và liên kết trạm gốc	Có

Cách chọn giữa bộ chuyển đổi và đầu nối cho dự án

Hầu hết các quyết định tìm nguồn cung ứng đều phụ thuộc vào việc liệu giao diện không khớp đã tồn tại hay chưa hoặc hệ thống có được thiết kế từ đầu hay không. Những điểm sau đây giúp tách biệt hai tình huống.

Nếu cáp đã kết thúc ở một loại đầu nối và thiết bị sử dụng loại đầu nối khác thì Bộ điều hợp đồng trục RF sẽ trực tiếp đóng khoảng cách đó
Nếu cụm cáp mới đang được chế tạo, đầu nối phải được chọn để khớp với cổng thiết bị ngay từ đầu
Đối với thiết bị gắn trên bảng điều khiển, Bộ chuyển đổi mặt bích 4 lỗ giữ cho giao diện cố định trong khi cáp vẫn có thể tháo rời
Đối với công việc tần số cao, chẳng hạn như ứng dụng bộ chuyển đổi rf tần số cao, trở kháng phù hợp và chuỗi đầu nối quan trọng hơn so với thiết lập kiểm tra tần số thấp hơn

Tần số và trở kháng vẫn đứng đầu

Bất kể thành phần đó là bộ chuyển đổi hay đầu nối, định mức trở kháng và tần số vẫn là điểm khởi đầu cho bất kỳ lựa chọn nào. Hầu hết các hệ thống liên lạc và thử nghiệm đều tiêu chuẩn hóa trở kháng 50 ohm, do đó, việc xác nhận rằng bộ chuyển đổi RF cho thiết bị kiểm tra vi sóng hoặc bộ chuyển đổi RF cho thiết bị liên lạc 5G phù hợp với trở kháng của phần còn lại của hệ thống sẽ tránh được các vấn đề phản xạ và mất tín hiệu sau này trong quá trình thiết lập.

Tìm nguồn cung ứng Bộ chuyển đổi đồng trục RF từ nhà sản xuất

Người mua làm việc với nhà cung cấp bộ chuyển đổi đồng trục RF thường tìm kiếm loạt đầu nối nhất quán, giới tính linh hoạt và cấu hình lắp đặt cũng như hỗ trợ cho các bản dựng cụ thể của dự án. Tìm nguồn cung ứng từ nhà sản xuất bộ điều hợp đồng trục rf tùy chỉnh trở nên đặc biệt hữu ích khi dự án cần cấu hình nằm ngoài danh sách danh mục tiêu chuẩn, chẳng hạn như mẫu bu lông mặt bích cụ thể hoặc chuyển đổi chuỗi không phổ biến.

Công ty TNHH Công nghệ Truyền thông Ninh Ba Hanson là Nhà sản xuất Bộ chuyển đổi đồng trục RF từ Nam sang Nữ của Trung Quốc và Nhà máy sản xuất Bộ chuyển đổi mặt bích 4 lỗ bán buôn, với hơn 30 năm kinh nghiệm về các đầu nối, bộ điều hợp và cụm cáp đồng trục RF. Công ty vận hành xưởng gia công, xưởng mạ điện và xưởng lắp ráp riêng, được hỗ trợ bởi mạng lưới các nhà cung cấp ổn định. Các sản phẩm cốt lõi bao gồm đầu nối đồng trục RF, bộ điều hợp, cụm cáp tần số cao và cụm cáp xuyên điều chế thấp, cùng với các bản dựng tùy chỉnh cho các yêu cầu cụ thể của dự án. Những sản phẩm này phục vụ các ứng dụng hàng không vũ trụ, trạm cơ sở truyền thông và thiết bị y tế cùng các lĩnh vực kỹ thuật khác.

Nhu cầu về Bộ điều hợp đồng trục RF có xu hướng theo dõi hoạt động xây dựng mạng thay vì không thay đổi trong suốt cả năm, đặc biệt là trong các chu kỳ triển khai cơ sở hạ tầng 5G. Biểu đồ đường bên dưới phản ánh mô hình nhu cầu chung dựa trên luồng đơn hàng điển hình gắn liền với hoạt động mở rộng mạng lưới gần đây.

Chỉ số nhu cầu tương đối trong 12 tháng, phản ánh mô hình chung gắn liền với hoạt động triển khai mạng

Những cân nhắc thực tế khi tìm nguồn cung ứng bộ điều hợp đồng trục RF tùy chỉnh

Một số bước kiểm tra có xu hướng giúp các quyết định tìm nguồn cung ứng trở nên suôn sẻ hơn, cho dù đơn hàng là một cấu hình đơn lẻ hay một thỏa thuận cung ứng liên tục.

1

Xác nhận chuỗi đầu nối chính xác trên cả hai mặt của giao diện, vì các đầu nối tương tự về mặt hình ảnh từ các dòng khác nhau hiếm khi tương thích nếu không có bộ chuyển đổi.

2

Kết hợp trở kháng trên toàn bộ đường dẫn tín hiệu, duy trì bộ chuyển đổi đồng trục rf 50 ohm được ghép nối với thiết bị được chế tạo theo cùng tiêu chuẩn.

3

Chỉ định rõ ràng giới tính và kiểu lắp đặt, đặc biệt đối với thứ tự Bộ chuyển đổi mặt bích 4 lỗ trong đó kiểu bu lông và độ dày của tấm đều ảnh hưởng đến độ vừa khít.

4

Chia sẻ trước dải tần dự định vì các thành phần được xếp hạng để sử dụng ở tần số thấp hơn có thể không hoạt động tốt trong các ứng dụng bộ điều hợp rf tần số cao.

Làm việc với nhà cung cấp trên các bản dựng tùy chỉnh

Việc chia sẻ sớm bản vẽ, mẫu tham chiếu hoặc số bộ phận đầu nối hiện có trong quá trình tìm nguồn cung ứng sẽ giúp nhà sản xuất xác nhận khả năng tương thích trước khi bắt đầu sản xuất, điều này giúp giảm nguy cơ xuất hiện cấu hình không khớp tại chỗ.

Câu hỏi thường gặp

Sự khác biệt giữa bộ chuyển đổi RF và đầu nối RF

Bộ điều hợp đồng trục RF nối hai đầu nối không khớp mà không cần cáp, trong khi đầu nối RF kết thúc cáp hoặc cổng để hoàn thành đường dẫn tín hiệu.

Bộ chuyển đổi đồng trục RF nam sang nữ có tác dụng gì

Bộ chuyển đổi đồng trục RF từ nam sang nữ đảo ngược giới tính của đầu nối ở một đầu của kết nối, cho phép hai cáp đầu cuối nam nối với nhau mà không cần lắp ráp cáp mới.

Bộ chuyển đổi mặt bích 4 lỗ dùng để làm gì

Bộ chuyển đổi mặt bích 4 lỗ bắt vít vào bảng thiết bị bằng cách sử dụng bốn lỗ lắp, tạo điểm kết nối cố định cho trạm cơ sở và chế tạo thiết bị thử nghiệm.

Bộ điều hợp đồng trục RF có thể được tùy chỉnh cho các ứng dụng cụ thể không

Nhà sản xuất bộ chuyển đổi đồng trục rf tùy chỉnh thường có thể điều chỉnh loạt, giới tính và kiểu lắp dựa trên bản vẽ dự án hoặc mẫu tham khảo.

Số lượng đặt hàng mà các nhà sản xuất bộ chuyển đổi đồng trục RF thường hỗ trợ

Làm việc với một nhà sản xuất bộ chuyển đổi rf mà người mua ở Trung Quốc tin tưởng, số lượng đặt hàng thường được điều chỉnh dựa trên độ phức tạp của bộ phận và tính sẵn có của vật liệu cho từng cấu hình.

Làm thế nào để nhà sản xuất kiểm tra chất lượng bộ chuyển đổi đồng trục RF trước khi vận chuyển

Việc kiểm tra thường diễn ra trong quá trình kiểm tra nguyên liệu đầu vào, kiểm tra quá trình sản xuất và giai đoạn kiểm tra cuối cùng trước khi các bộ phận được đóng gói để vận chuyển.
