Đầu nối đồng trục RF dòng TNC được phát triển và sản xuất theo tiêu chuẩn quân sự MIL-C-39012 của Hoa Kỳ. Chúng có đặc điểm là băng thông rộng, kết nối đáng tin cậy và khả năng chống sốc tốt. Chúng thích hợp cho các đầu nối và cáp RF cho đầu vào và đầu ra tín hiệu của thiết bị vô tuyến, dụng cụ điện tử, các thành phần laser khác nhau.
Thông số kỹ thuật chính:
◆ Trở kháng đặc trưng: 50Ω
◆ Dải tần số: DC-18GHz
◆ Điện trở cách điện: ≥5000MΩ
◆ Điện áp chịu được điện môi: 1500V(rms)
◆ Tỷ số sóng đứng điện áp (VSWR): ≤1,30
◆ Chu kỳ giao phối: 500 lần

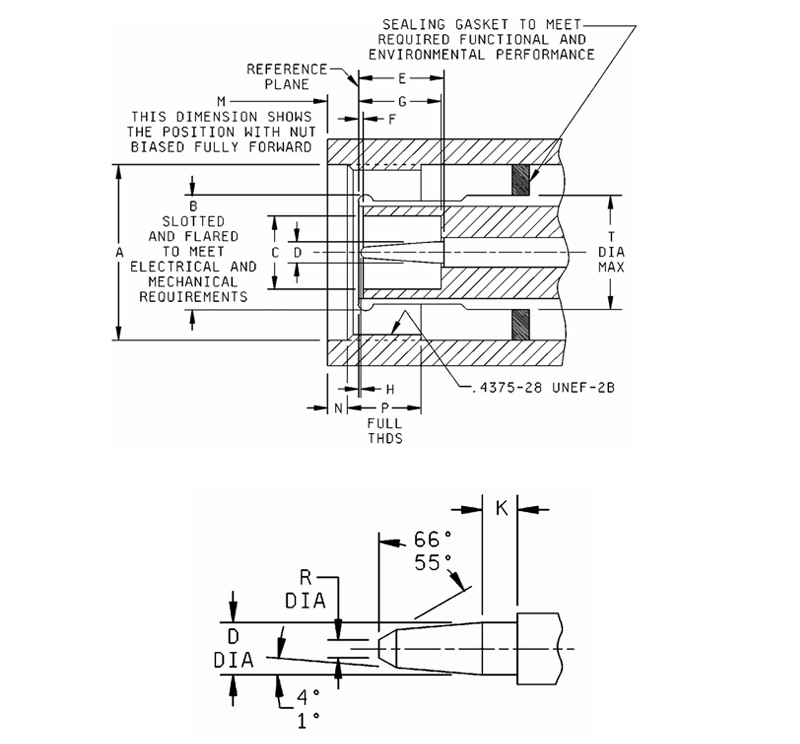

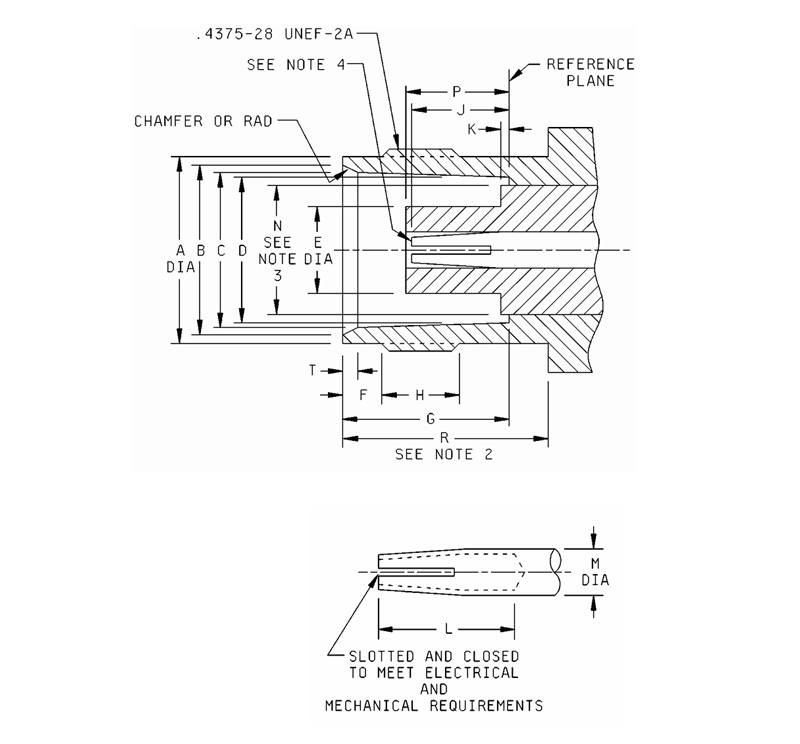

| mờ Ltr | Milimét (Inch) | |
| tối thiểu | Tối đa | |
| MỘT | 0,378 (9,60) | 0,381 (9,68) |
| B | 0,346 (8,79) | 0,356 (9,04) |
| C | 0,327 (8,31) | 0,333 (8,46) |
| D | .319 (8.10) | 0,321 (8,15) |
| E | ------- | 0,186 (4,72) |
| F | 0,068 (1,73) | 0,088 (2,24) |
| G | 0,327 (8,31) | 0,335 (8,51) |
| H | 0,187 (4,75) | ------- |
| J | 0,186 (4,72) | 0,206 (5,23) |
| K | ------- | 0,006 (0,15) |
| L | 0,195 (4,95) | ------- |
| M | 0,081 (2,06) | 0,087 (2,21) |
| N | ------- | 0,256 (6,50) |
| P | 0,188 (4,78) | 0,208 (5,28) |
| R | 0,414 (10,52) | ------- |
| T | 0,015 (0,38) | 0,030 (0,76) |
Ghi chú:
1. Giao diện này phải đáp ứng các yêu cầu về máy đo như được chỉ định trong
SỮMỘT-PRF-39012/28.
2. Khe hở để nối đai ốc khớp nối đầu nối.
3. Kích thước áp dụng cho phần đó (nếu có) của chất điện môi
nhô ra ngoài kim loại
vai (hoặc mặt phẳng tham chiếu) theo kích thước K.
4. ID để đáp ứng VSwR khi được ghép với chốt có đường kính 0,052 inch (1,32 mm)/0,054 (1,37 mm).
| mờ Ltr | Milimét (Inch) | |
| tối thiểu | Tối đa | |
| MỘT | .440 (11.18) | ------- |
| B | Kiểm tra máy đo | |
| C | .190 (4.83) | ------- |
| D | 0,052 (1,32) | 0,054 (1,37) |
| E | 0,210 (5,33) | 0,230 (5,84) |
| F | 0,006 (0,15) | ------- |
| G | 0,208 (5,28) | 0,228 (5,79) |
| H | 0,003 (0,08) | 0,040 (1,02) |
| K | 0,078 (1,98) | ------- |
| M | ------- | 0,078 (1,98) |
| N | 0,063 (1,60) | ------- |
| P | 0,156 (3,96) | ------- |
| R | ------- | 0,025 (0,64) |
| T | ------- | .322 (8.18) |
Ghi chú:
1. Giao diện này phải đáp ứng các yêu cầu về máy đo như được chỉ định trong MIL-PRF-39012/26.

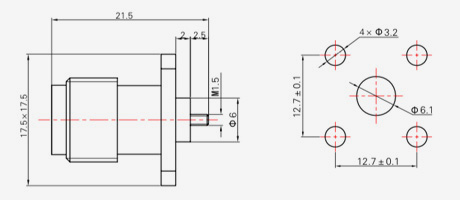

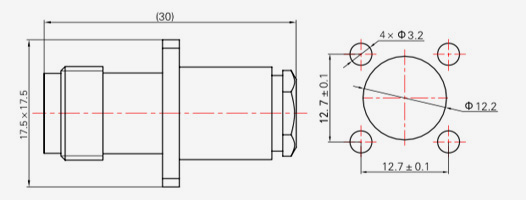

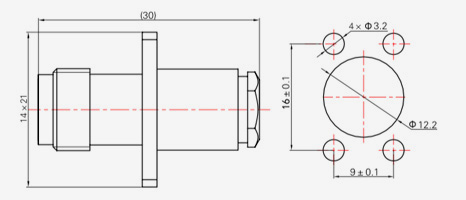

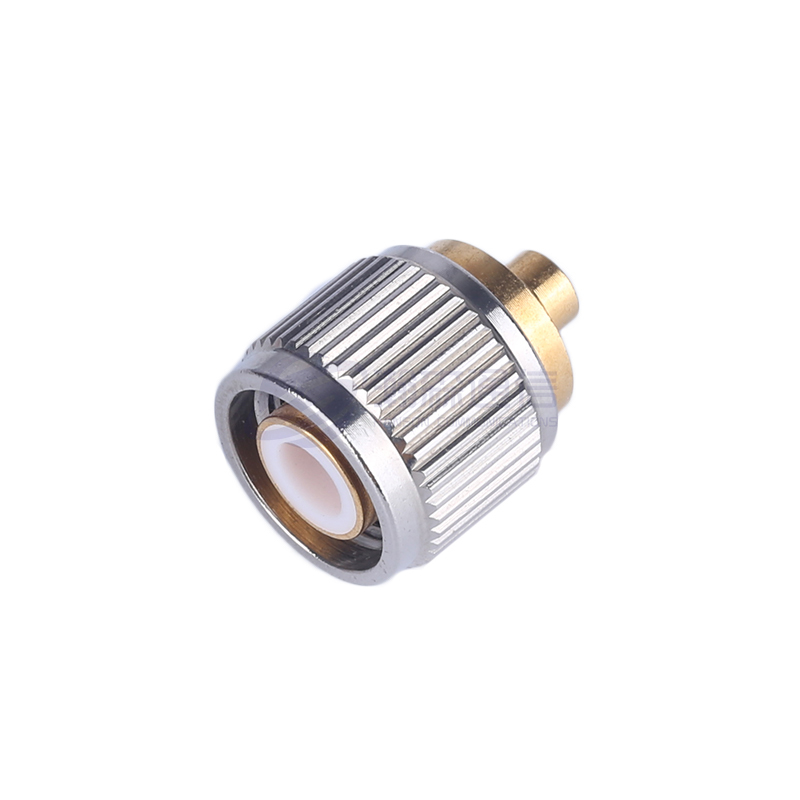

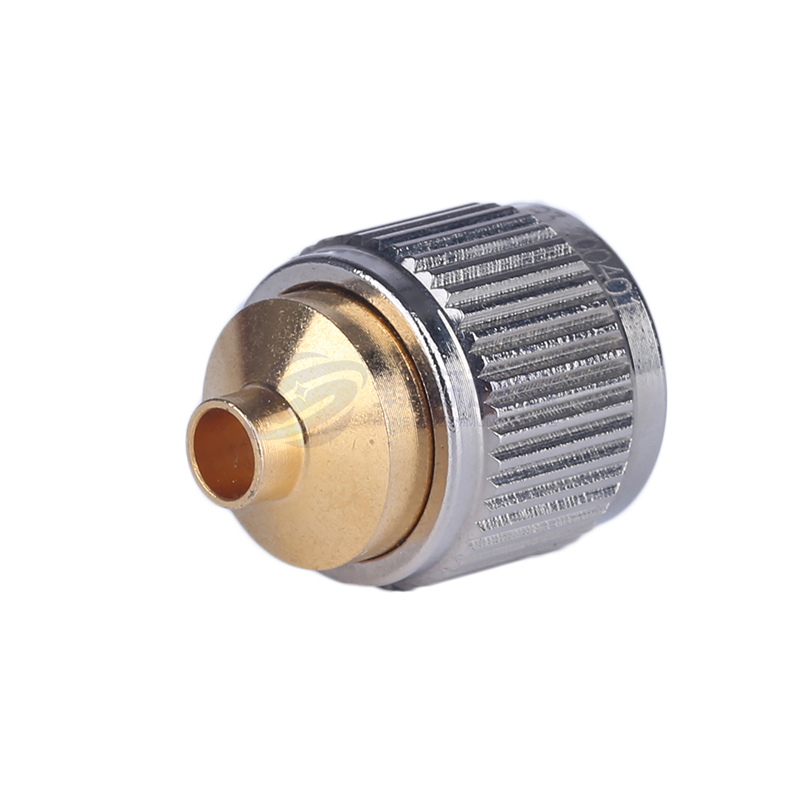

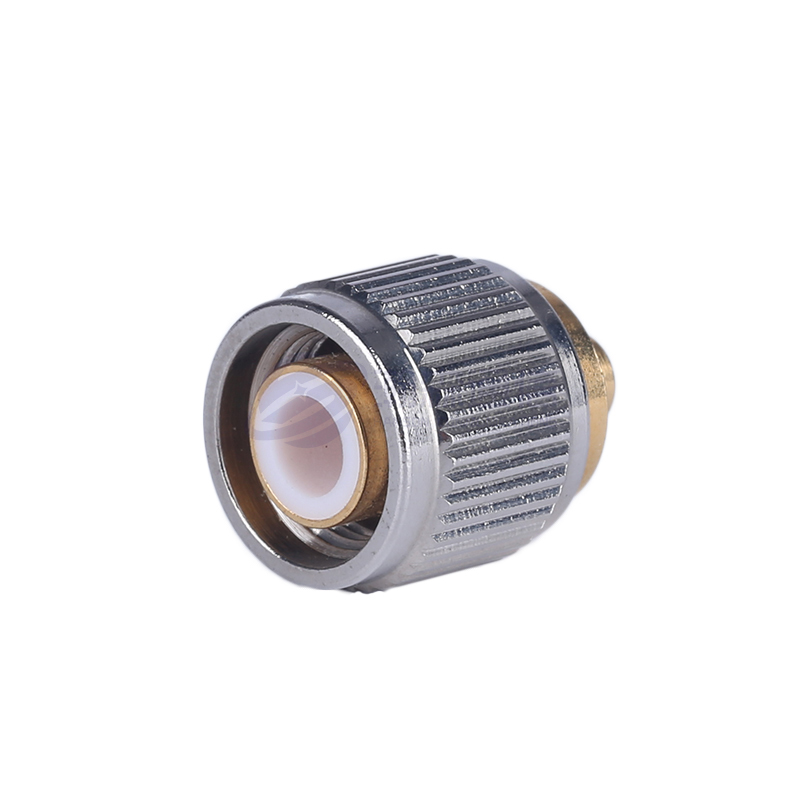

| Người mẫu | Loại cáp |
| TNC-KF3A | SYV-50-2-1,RG316 |
| TNC-KF5A | SYV-50-3,RG142,SFCJ-50-3-51 |
| Người mẫu | Loại cáp |
| TNC-KF3A-1 | SYV-50-2-1,RG316 |
| Người mẫu | Loại cáp | d |

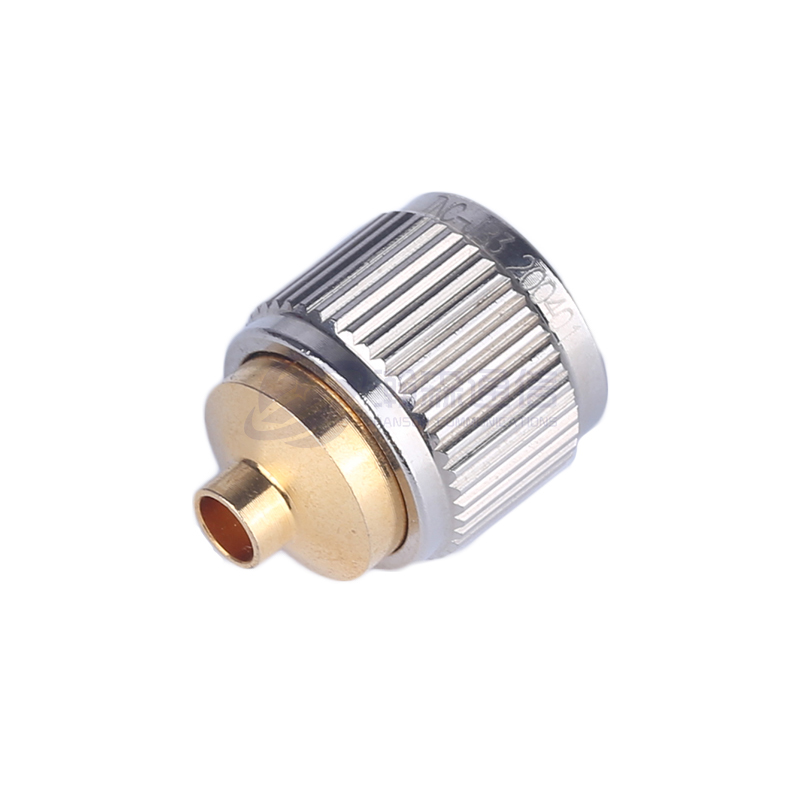

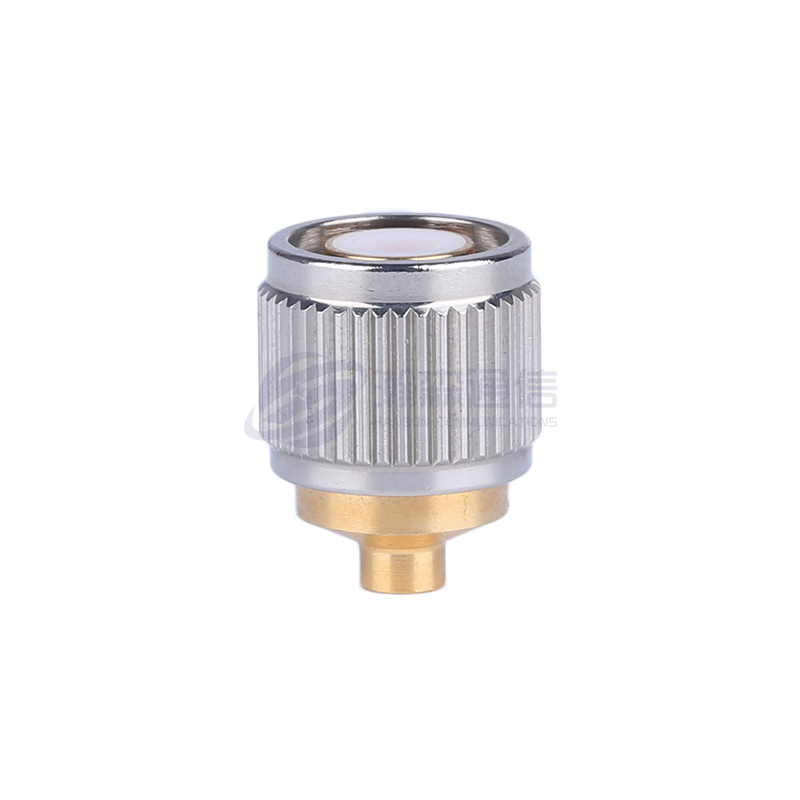

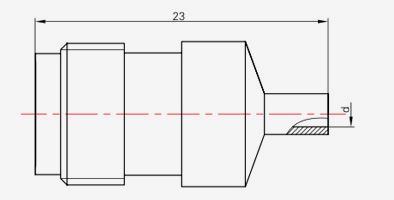

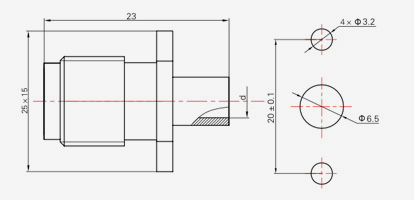

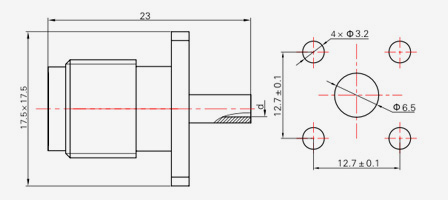

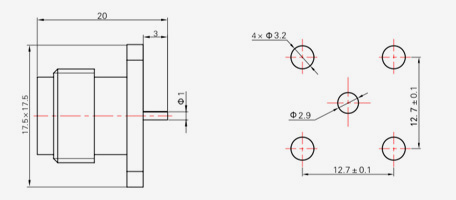

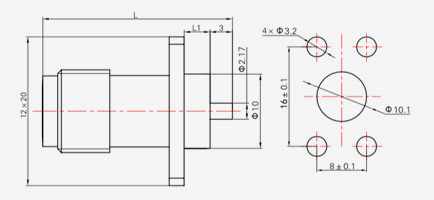

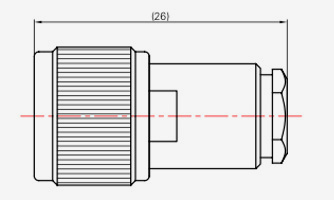

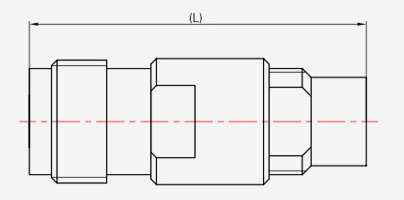

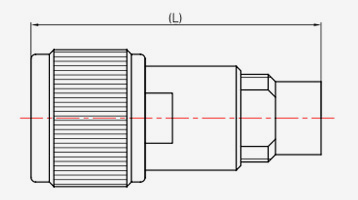

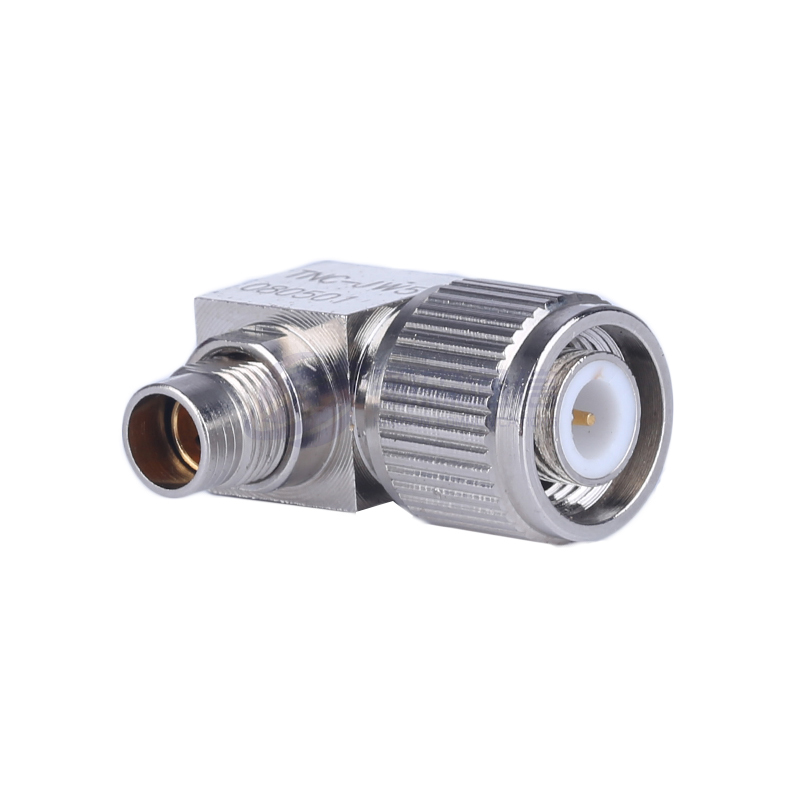

| TNC-JB2 | SFT-50-2,670-086 | Φ2.2 |
| TNC-JB3 | SFT-50-3,670-141 | Φ3,6 |
| Người mẫu | Loại cáp | d |
| TNC-JWB2 | SFT-50-2,670-086 | Φ2.2 |
| TNC-JWB3 | SFT-50-3,670-141 | Φ3,6 |
| Người mẫu | Loại cáp | d |
| TNC-KB2 | SFT-50-2,670-086 | Φ2.2 |
| TNC-KB3 | SFT-50-3,670-141 | Φ3,6 |
| Người mẫu | Loại cáp | d |
| TNC-KFB2 | SFT-50-2,670-086 | Φ2.2 |
| TNC-KFB3 | SFT-50-3,670-141 | Φ3,6 |
| Người mẫu | Loại cáp | d |
| TNC-KFB2-1 | SFT-50-2,670-086 | Φ2.2 |
| TNC-KFB3-1 | SFT-50-3,670-141 | Φ3,6 |
| Người mẫu | L | L1 |
| KFD2 | 27 | 3.5 |
| KFD3 | 22 | 2 |
| Người mẫu | Loại cáp |
| TNC-J3A | SYV-50-2-1,RG316 |
| TNC-J5A | SYV-50-3-4,RG142, SFCJ-50-3-51 |
| TNC-J5AC |
| Người mẫu | Loại cáp | L |
| TNC-J4 | SYV-50-2-2 | 31 |
| TNC-J5 | SYV-50-3-4, SFCJ-50-3-51,RG316 | 31 |
| TNC-(K)5 | ||
| TNC-J5C | ||
| TNC-J7 | SYV-50-5-1, SFCJ-50-5-51 | 36 |
| TNC-J7C | ||
| TNC-J10 | SYV-50-7-1,SYV-50-7-2, SFCJ-50-7-51 | 36 |
| TNC-J10C |
| Người mẫu | Loại cáp |

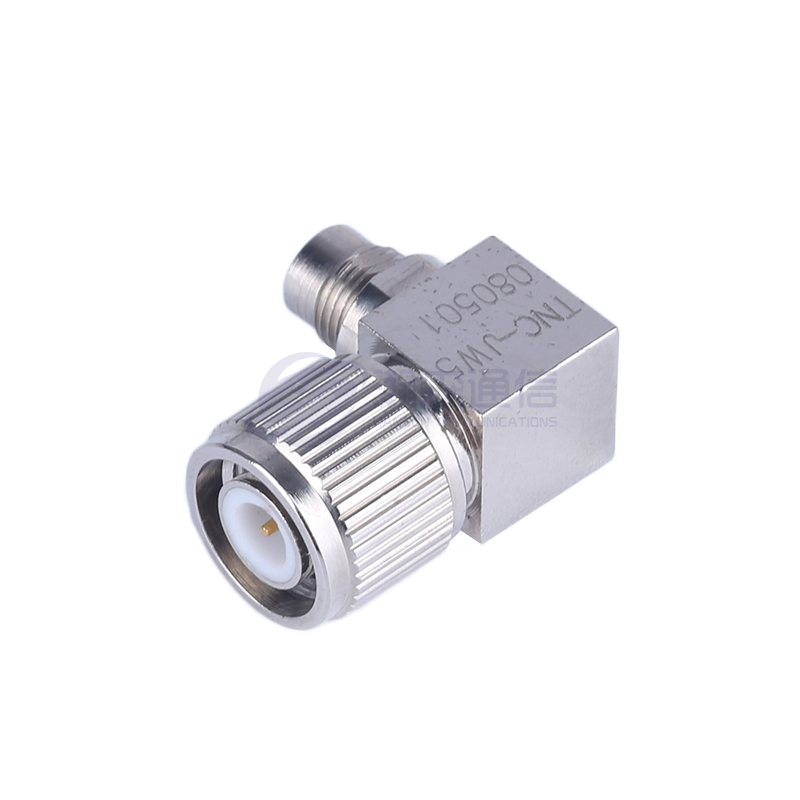

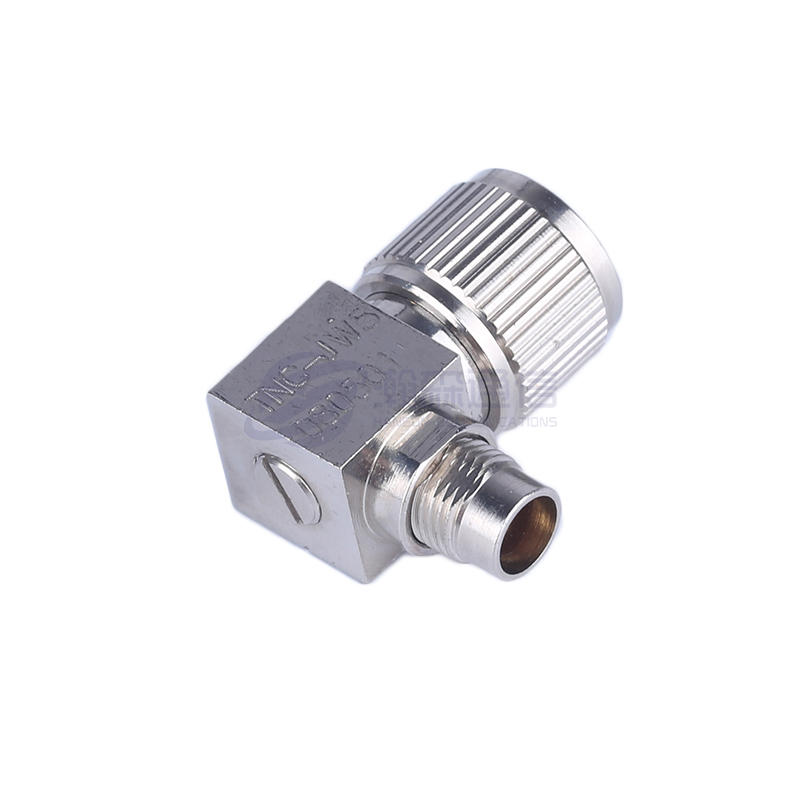

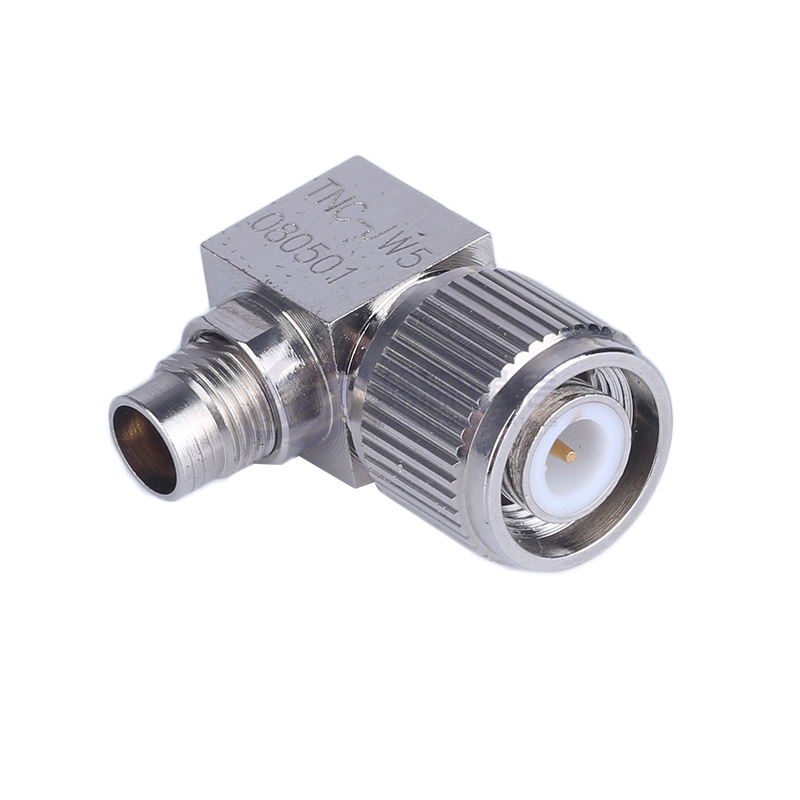

| TNC-JW5 | SYV-50-3-4,SFCJ-50-3-51,RG142 |
| TNC-JW7 | SYV-50-5-1,SFCJ-50-5-51 |
| TNC-JW10 | SYV-50-7-2,SFCJ-50-7-51 |
| Người mẫu | Loại cáp |
| TNC-JW5-1 | SYV-50-3-4,SFCJ-50-3-51,RG142 |
| Người mẫu | Loại cáp | L |
| TNC-K5 | SYV-50-3-4, SFCJ-50-3-51,RG142 | 31 |
| TNC-(J)5 | ||
| TNC-K7 | SYV-50-5-1, SFCJ-50-5-51 | 33 |
| TNC-K10 | SYV-50-7-1, SYV-50-7-2,SFCJ-50-7-51 | 33 |
