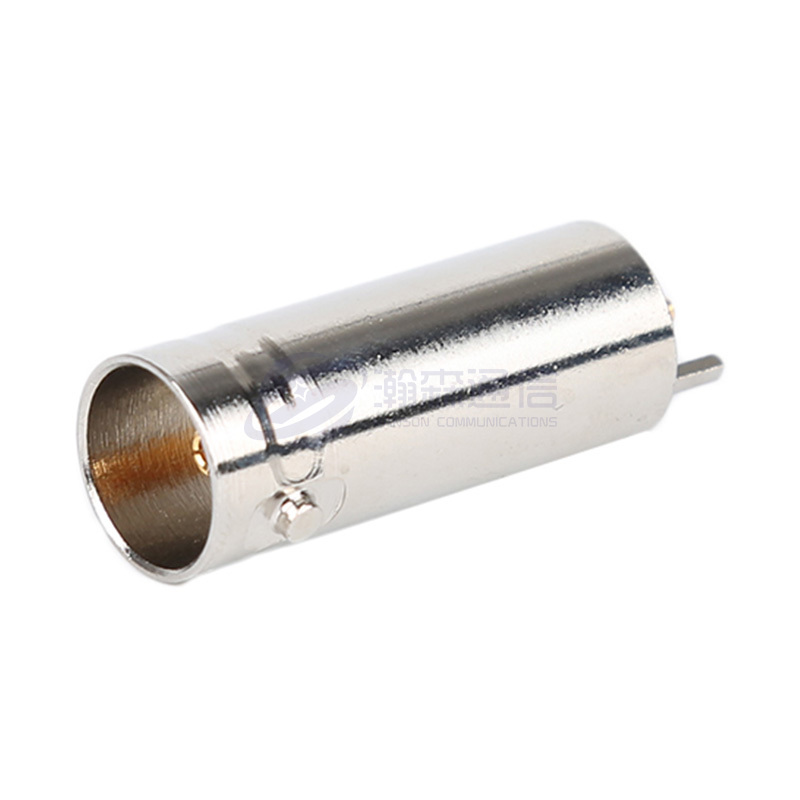

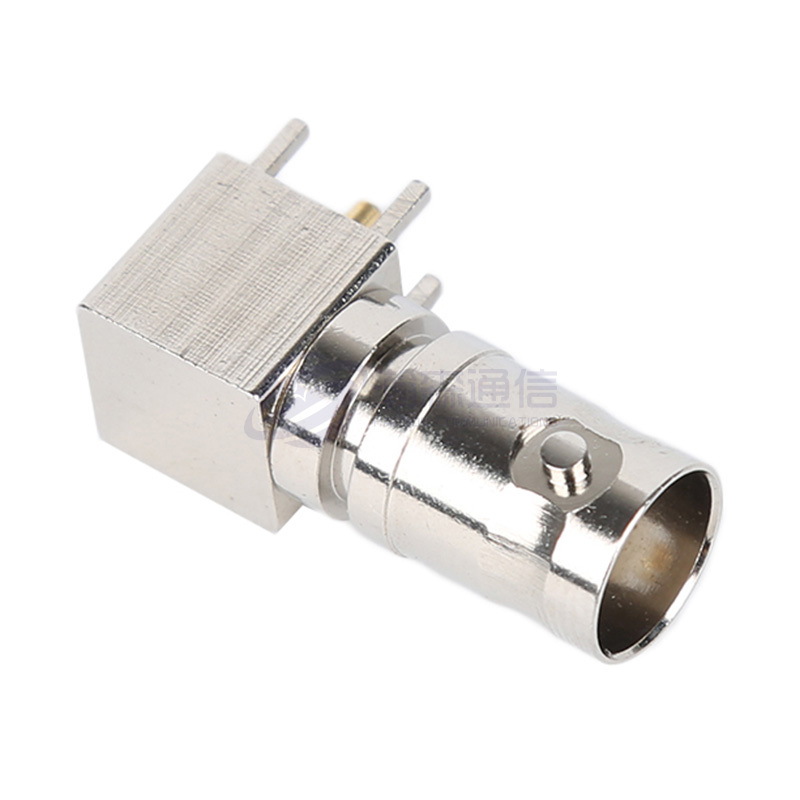

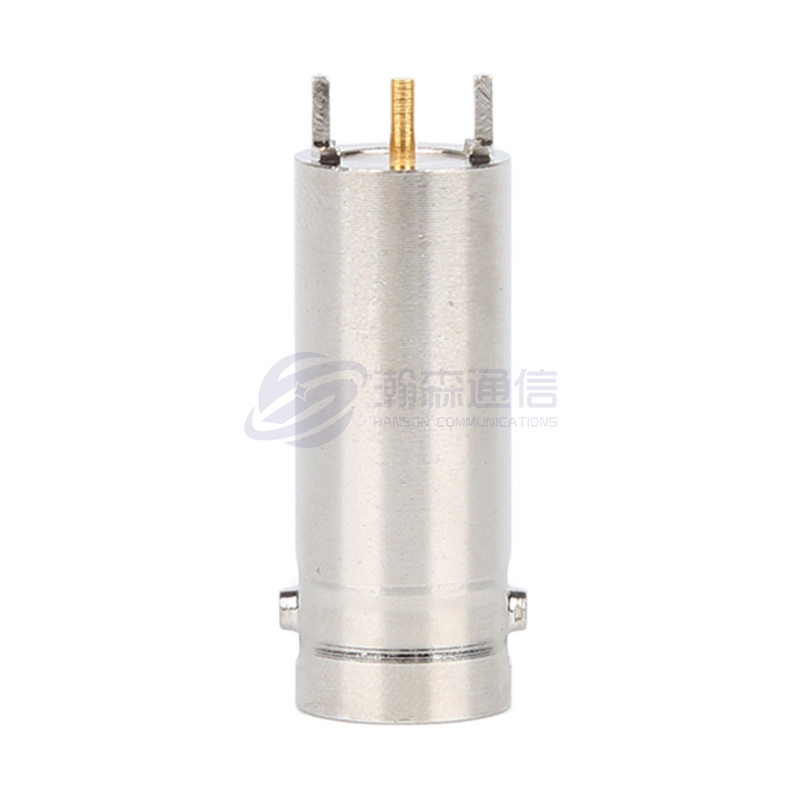

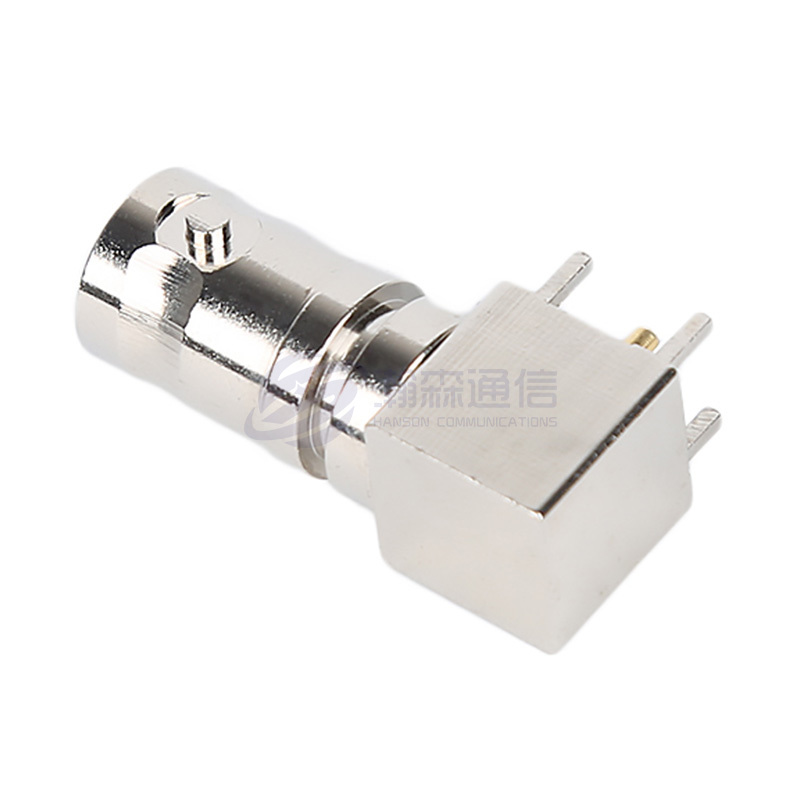

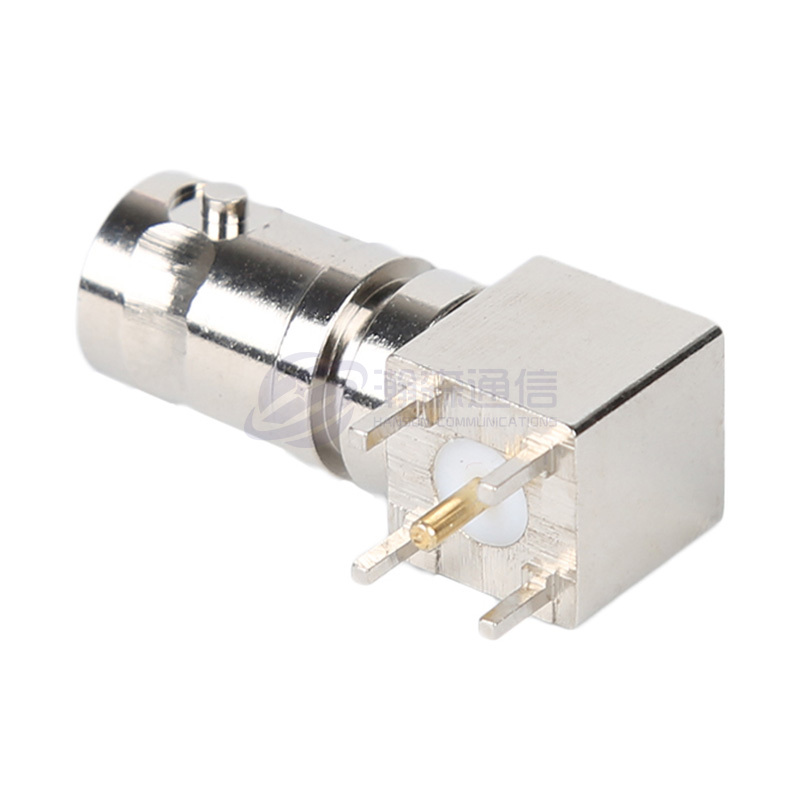

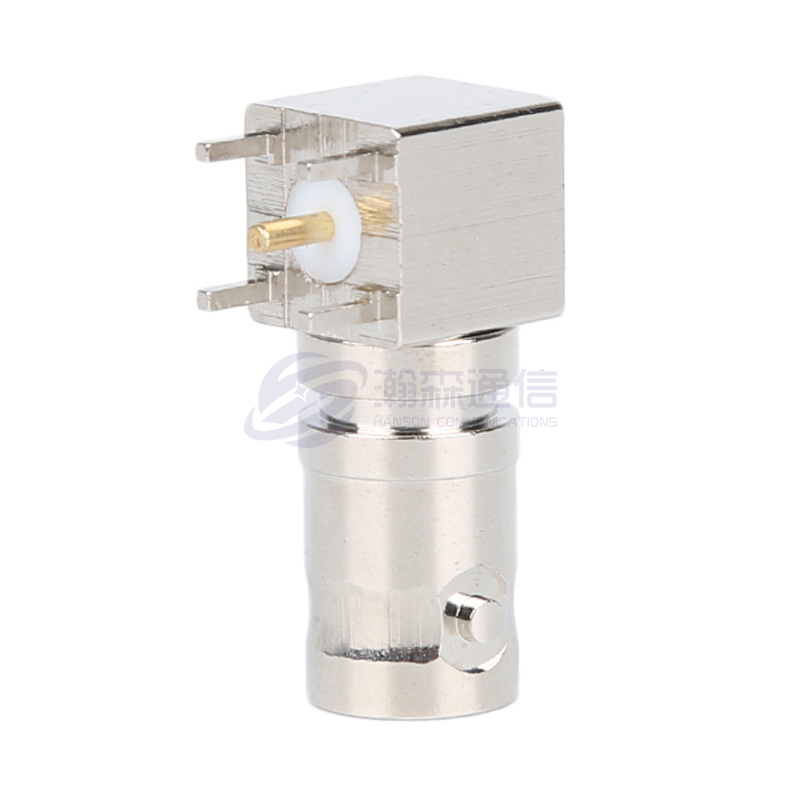

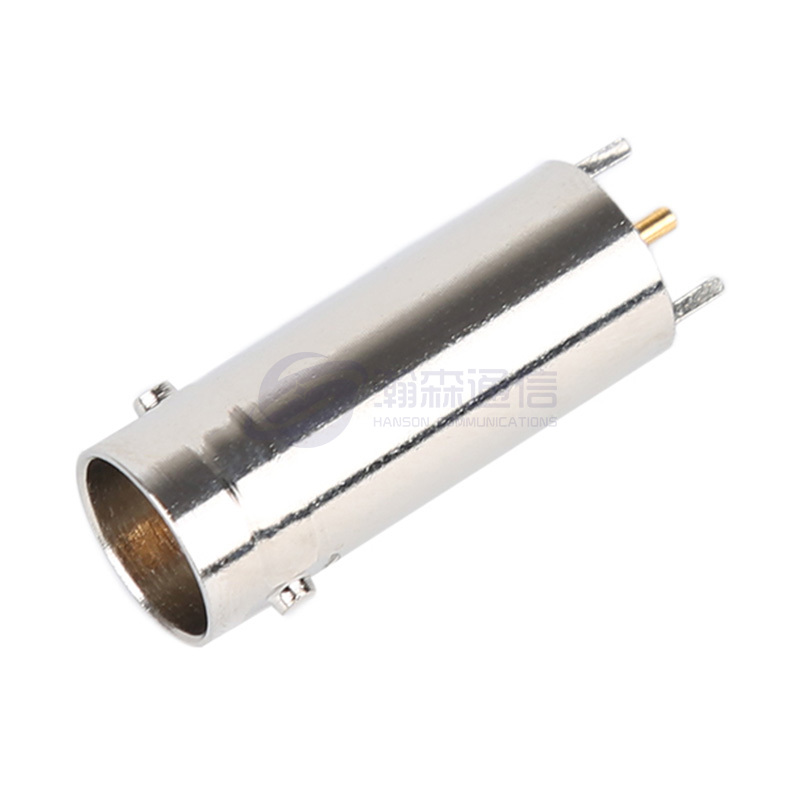

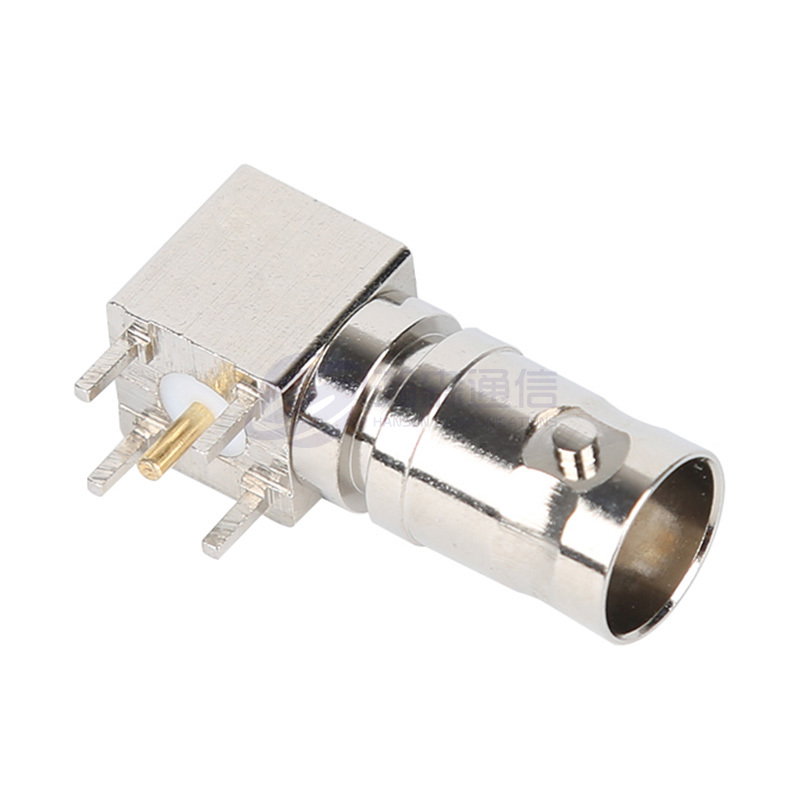

Đầu nối đồng trục RF dòng BNC là đầu nối đồng trục RF kiểu lưỡi lê được phát triển theo tiêu chuẩn quân sự Hoa Kỳ MIL-C-39012. Nó có đặc điểm là kết nối nhanh và liên lạc đáng tin cậy, đồng thời là một trong những đầu nối được sử dụng và sử dụng rộng rãi nhất trên thế giới. Trở kháng đặc tính của đầu nối đồng trục RF dòng BNC được chia thành 50Ω và 75Ω, và kích thước của hai đầu nối trở kháng khác nhau được khớp với nhau.
Thông số kỹ thuật chính:
◆ Trở kháng đặc trưng: 50Ω/75Ω
◆ Dải tần số: DC-4GHz(50Ω)/DC-1GHz(75Ω)
◆ Điện trở cách điện: ≥5000MΩ
◆ Điện áp chịu được điện môi: 1500V(rms)
◆ Tỷ số sóng đứng điện áp (VSWR): ≤1,25
◆ Chu kỳ giao phối: 500 lần

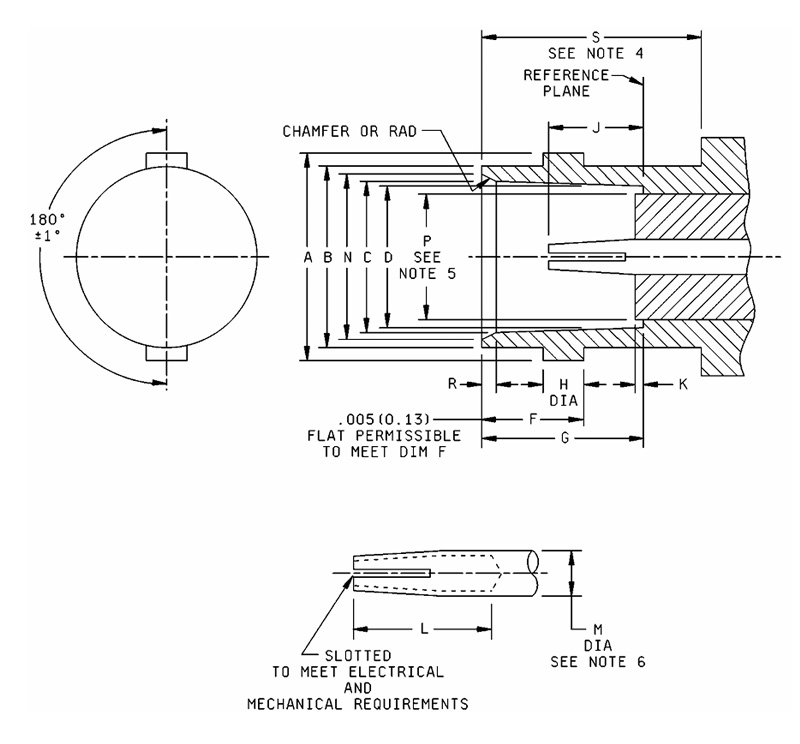

| mờ Ltr | Milimét (Inch) | |
| tối thiểu | Tối đa | |
| MỘT | .432 (10,97) | .436 (11.07) |
| B | 0,378 (9,60) | 0,382 (9,70) |
| C | 0,327 (8,31) | 0,333 (8,46) |
| D | .319 (8.10) | 0,321 (8,15) |
| F | 0,204 (5,18) | 0,208 (5,28) |
| G | .327(8.31) | 0,335 (8,51) |
| H | 0,075 (1,91) | 081(2.06) |
| 」 | .186(4.72) | 0,206 (5,23) |
| K | ------- | 0,006(0,15) |
| L | 0,195 (4,95) | ------- |
| M | 0,081 (2,06) | 087 (2.21) |
| N | .346(8.79) | 0,356 (9,04) |
| P | ------- | 0,256 (6,50) |
| R | 0,015 (0,38) | 0,030 (0,76) |
| S | 0,414 (10,52) | ------- |
Ghi chú:
1. Kích thước tính bằng inch. Số liệu tương đương nằm trong ngoặc đơn.
2. Số liệu tương đương chỉ được cung cấp cho thông tin chung.
3. Giao diện này phải đáp ứng các yêu cầu về máy đo như được chỉ định trong bản vẽ hoặc thông số kỹ thuật DSCC.
4. Khe hở để nối đai ốc khớp nối đầu nối.
5. Kích thước "P" áp dụng cho phần đó (nếu có) của chất điện môi vượt ra ngoài các mặt phẳng tham chiếu theo kích thước K.
6. "M" chỉ áp dụng trên chiều dài "L".

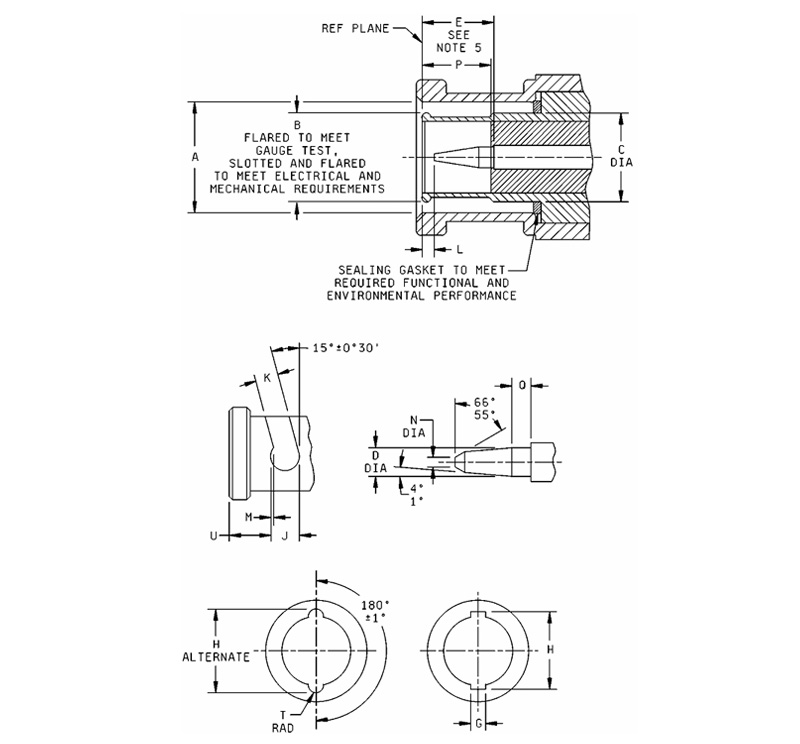

| mờ Ltr | Milimét (Inch) | |
| tối thiểu | Tối đa | |
| MỘT | 385 (9,78) | 0,390 (9,91) |
| B | Kiểm tra máy đo | |
| D | 0,052 (1,32) | 0,054 (1,37) |
| E | 0,210 (5,33) | 0,230 (5,84) |
| G | 0,091(2,31) | 0,097 (2,46) |
| H | .463 (11.76) | .473 (12.01) |
| H thay thế | 0,394 (10,01) | 0,400 (10,16) |
| J | .124(3.15) | ------- |
| K | 0,091(2,31) | 0,097 (2,46) |
| L | 0,003 (0,08) | ------- |
| M | 0,018 (0,46) | 0,022 (0,56) |
| N | ------- | 0,025 (0,64) |
| P | 0,208 (5,28) | ------- |
| Q | 0,078 (1,98) | ------- |
| T | 0,045 (1,14) | 0,049 (1,24) |
| bạn | .180(4.57) | 0,184 (4,67) |
Ghi chú:
1. Kích thước tính bằng inch. Số liệu tương đương nằm trong ngoặc đơn.
2. Số liệu tương đương chỉ được cung cấp cho thông tin chung.
3. Trong điều kiện ghép đôi, lực dọc của lò xo của cơ cấu khớp nối phải vượt quá áp suất do miếng đệm kín tạo ra một lượng cần thiết để tiếp giáp các tiếp điểm bên ngoài trên mặt phẳng chuẩn.
4. Giao diện này phải đáp ứng các yêu cầu về máy đo theo quy định.

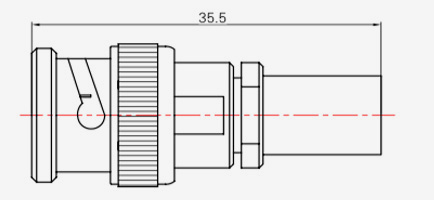

| Người mẫu | Loại cáp |
| BNC-JB3 | SFT-50-3、670-141 |
| Người mẫu | Loại cáp |
| BNC-KB3 | SFT-50-3,670-141 |

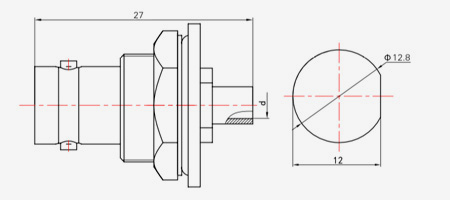

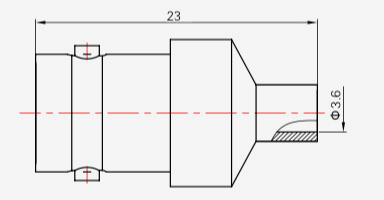

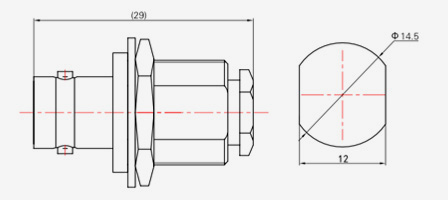

| Người mẫu | Loại cáp | d |
| BNC-KYB2 | SFT-50-2,670-086 | Φ2.2 |
| BNC-KYB3 | SFT-50-2,670-141 | Φ3,6 |

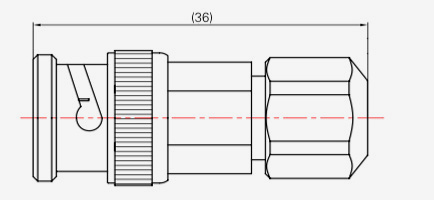

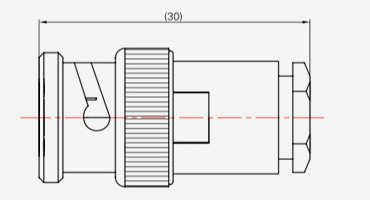

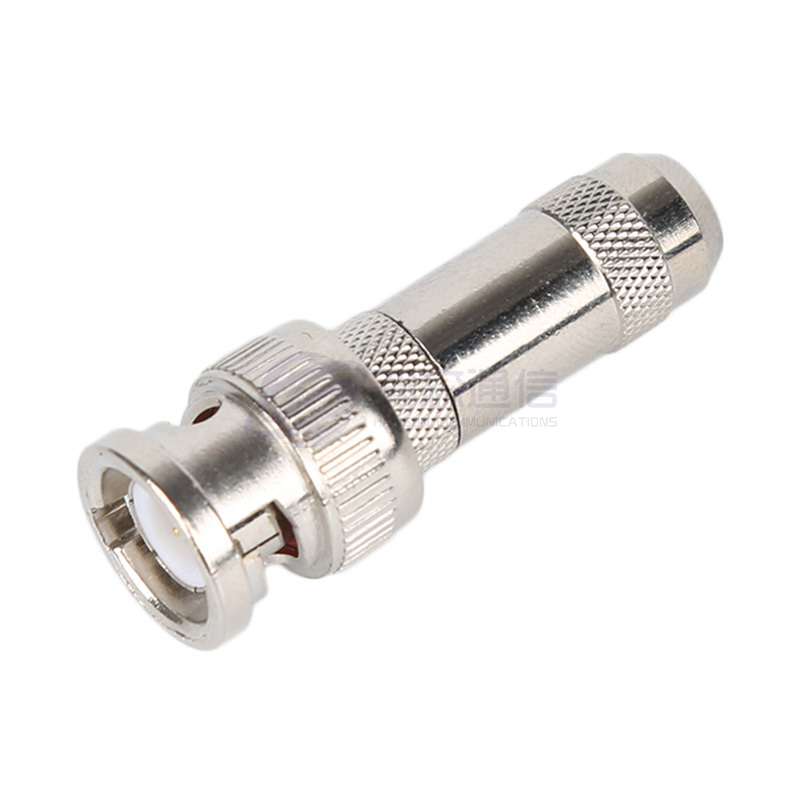

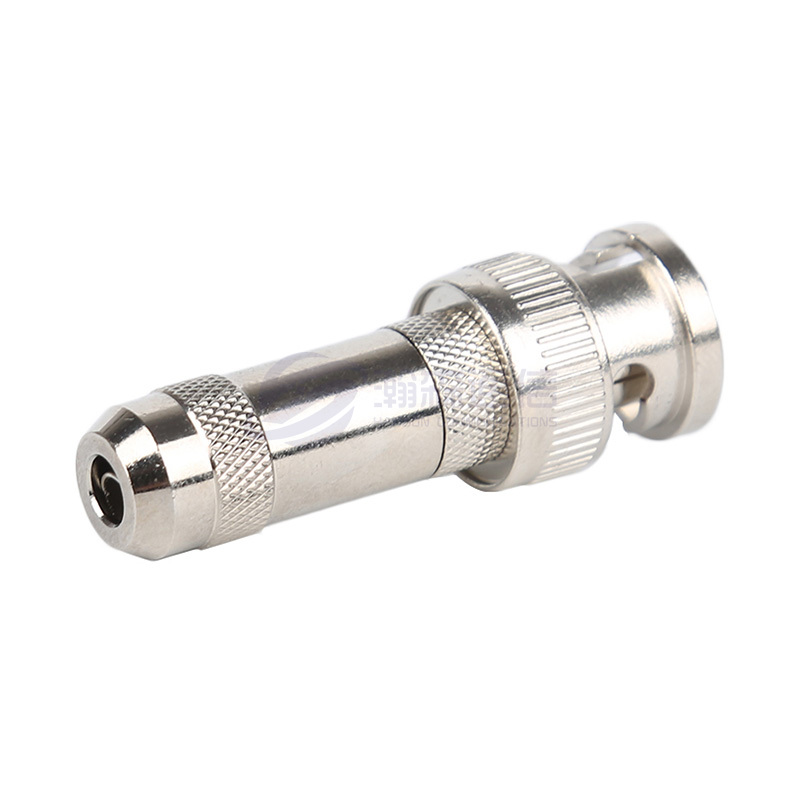

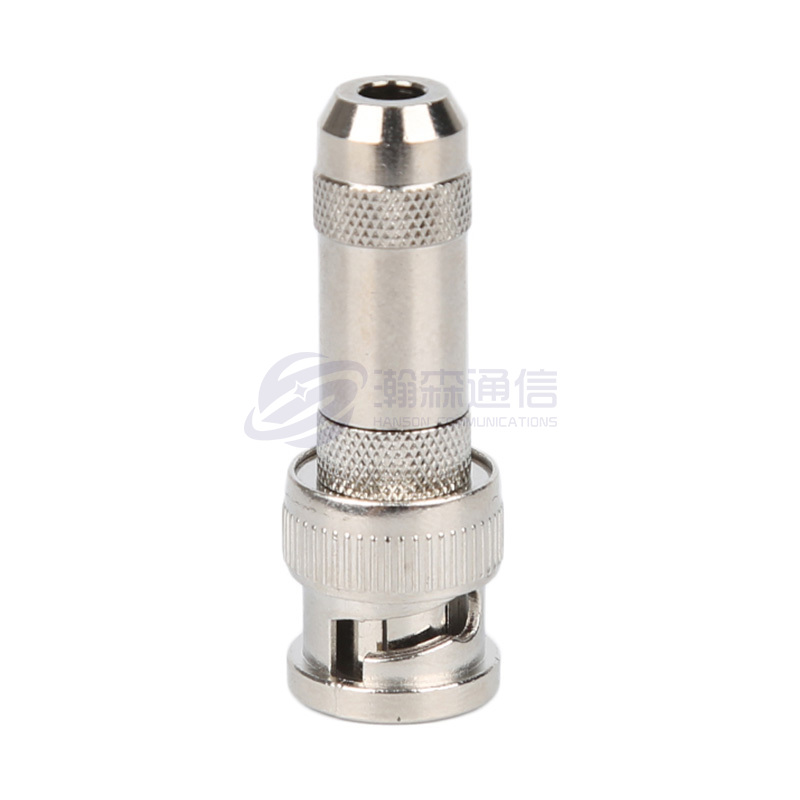

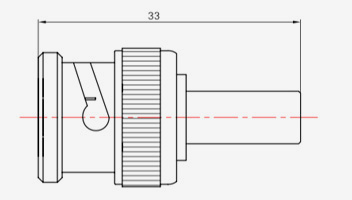

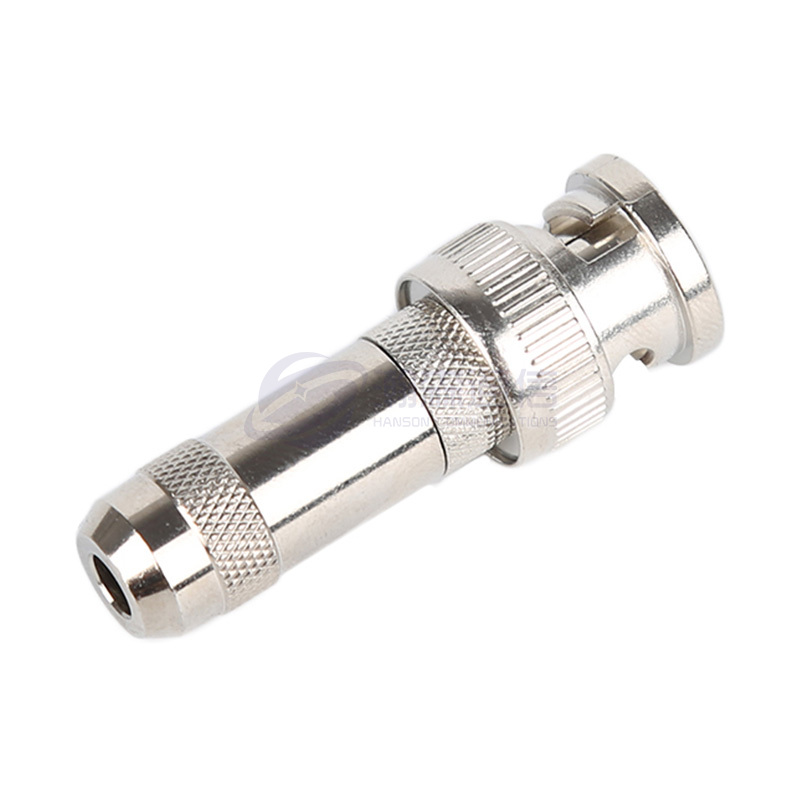

| Người mẫu | Loại cáp |
| BNC-J3 | SYV-50-2-1,RG316 |
| BNC-J4 | SYV-50-2-2 |
| BNC-J5,(K)5 | SYV-50-3,SFCJ-50-3-51,RG142 |
| BNC-J7 | SYV-50-5-1,SFCJ-50-5-51 |
| BNC-J10 | SYV-50-7-1,SYV-50-7-2,SFCJ-50-7-51 |
| Người mẫu | Loại cáp |
| BNC-J3Y | SYV-50-2-1 |
| BNC-J5Y | SYV-50-3 |
| Người mẫu | Loại cáp |
| BNC-J12 | SYV-75-3 |
| Người mẫu | Loại cáp |
| BNC-75J13Y | SYV-75-5 |
| Người mẫu | Loại cáp |
| BNC-JW3Y | SYV-50-2-1,RG316 |

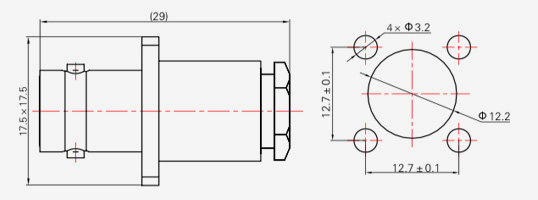

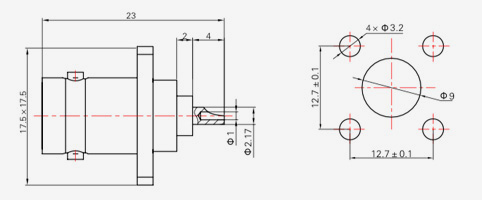

| Người mẫu | Loại cáp |
| BNC-KF3 | SYV-50-2-1,RG316 |
| BNC-KF4 | SYV-50-2-2 |
| BNC-KF5 | SYV-50-3,SFCJ-50-3-51,RG142 |

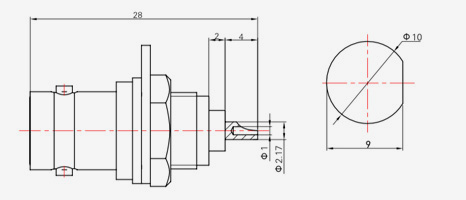

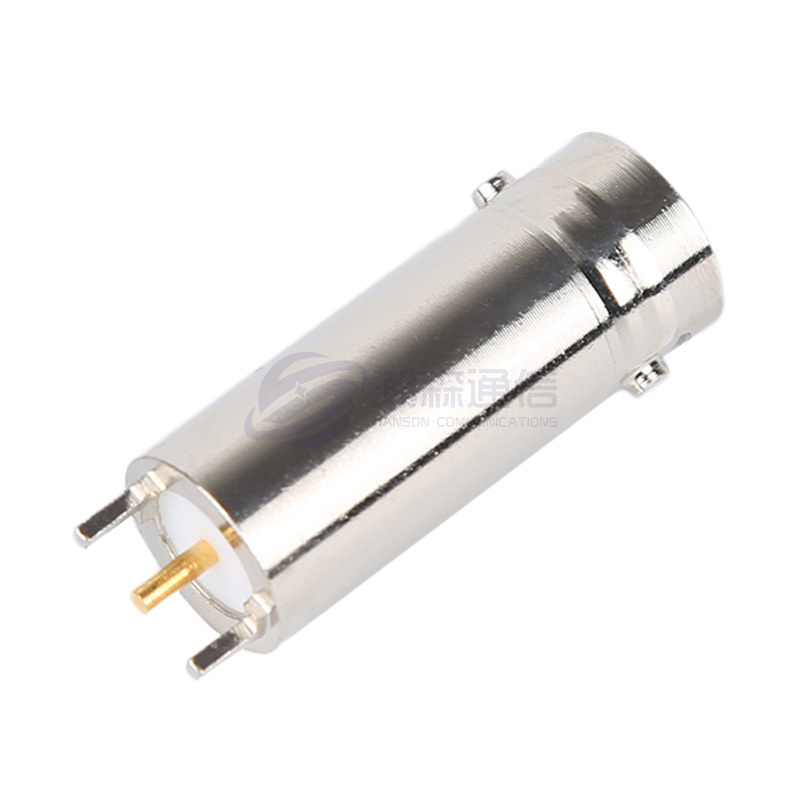

| Người mẫu | Loại cáp |
| BNC-KY3 | SYV-50-2-1,RG316 |
| BNC-KY4 | SYV-50-2-2 |
| BNC-KY5 | SYV-50-3,SFCJ-50-3-51,RG142 |
