Đầu nối kín là gì và tại sao nó lại quan trọng

Trả lời nhanh: Đầu nối kín là gì

A đầu nối kín là một đầu nối được chế tạo bằng một lớp đệm vĩnh viễn bằng thủy tinh với kim loại hoặc thủy tinh thiêu kết xung quanh các điểm tiếp xúc của nó, tạo ra một hàng rào kín khí giúp giữ hơi ẩm, khí và các chất gây ô nhiễm xâm nhập vào vỏ kín. Điều này quan trọng trong các thiết bị điện tử có độ tin cậy cao vì các hệ thống như thiết bị hàng không vũ trụ, vệ tinh, trạm cơ sở liên lạc, thiết bị điện tử dưới biển và thiết bị y tế thường phụ thuộc vào việc duy trì bầu không khí bên trong ổn định và ngay cả một đường rò rỉ rất nhỏ cũng có thể dẫn đến ăn mòn, suy giảm tín hiệu hoặc hỏng hóc hoàn toàn trong suốt vòng đời của sản phẩm.

Trọng tâm của phương pháp niêm phong này là Chất cách điện kín thiêu kết bằng kính RF , một thân cách điện bằng kính hợp nhất vừa cách ly điện cho chốt tiếp xúc trung tâm vừa tạo thành lớp bịt vật lý đối với lớp vỏ bên ngoài. Các phần bên dưới sẽ hướng dẫn cách thức hoạt động của tính năng này, nơi nó được áp dụng và cách so sánh nó với các đầu nối tiêu chuẩn, không kín.

Đầu nối kín dựa trên thủy tinh nung chảy hoặc vòng đệm thủy tinh-gốm chứ không phải là miếng đệm đàn hồi.
Chất cách điện kín bằng kính thiêu kết RF cung cấp cả khả năng cách điện và bịt kín khí trong một bộ phận duy nhất.
Đầu nối kín thường được chỉ định cho vỏ chân không, điều áp hoặc kín môi trường.
Đầu nối tiêu chuẩn thường dựa vào các vòng đệm mềm hơn, phù hợp hơn với môi trường hàng ngày, không khắc nghiệt.

Đầu nối kín hoạt động như thế nào

Trong một đầu nối kín điển hình, chốt tiếp xúc trung tâm đi qua một chất cách điện bằng thủy tinh hoặc gốm thủy tinh được nung chảy trực tiếp vào vỏ kim loại bằng cách sử dụng nhiệt trong quá trình sản xuất. Khi kính nguội đi, nó tạo thành một liên kết liên tục, không có khoảng trống với cả chốt và thân kim loại xung quanh, thường được mô tả là liên kết đầu nối kín bằng thủy tinh với kim loại xây dựng. Không giống như miếng đệm cao su hoặc silicone, miếng đệm kín bằng thủy tinh nung chảy này không dựa vào lực nén hoặc độ đàn hồi để duy trì miếng đệm của nó, đó là một lý do khiến miếng đệm kín có xu hướng duy trì hoạt động trong thời gian dài và dao động nhiệt độ rộng.

Do thủy tinh được thiêu kết hoặc nung chảy dưới nhiệt độ được kiểm soát thành một cấu trúc dày đặc, không xốp nên chất cách điện thu được có khả năng chống lại sự xâm nhập của khí và hơi ẩm hiệu quả hơn nhiều so với chất cách điện polymer thông thường được sử dụng trong các đầu nối tiêu chuẩn. Quá trình thiêu kết này cũng là lý do tại sao ngành công nghiệp thường gọi thành phần này là Chất cách điện kín thiêu kết bằng kính RF khi nó được sử dụng đặc biệt bên trong các đầu nối kín đồng trục RF.

Các yếu tố cốt lõi của cơ chế niêm phong

Vỏ hoặc vỏ kim loại tạo thành ranh giới bên ngoài của con dấu
Một chốt tiếp xúc trung tâm đi qua tấm cách điện bằng kính
Thân bằng thủy tinh hoặc gốm thủy tinh nung chảy liên kết chốt với vỏ
Mối hàn hoặc mối hàn đồng gắn miếng chèn kín vào thân đầu nối hoặc thành vỏ

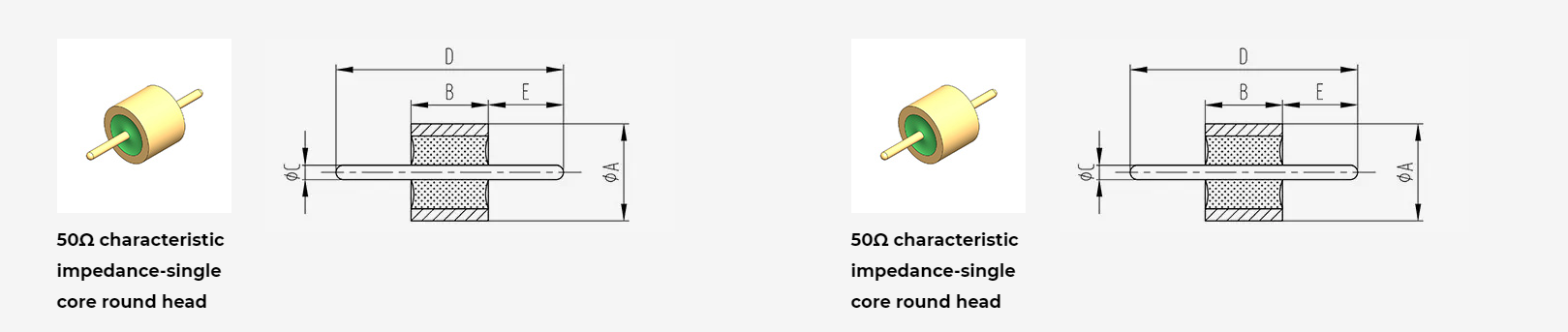

Chất cách điện kín thiêu kết bằng kính RF là gì

Một Chất cách điện kín thiêu kết bằng kính RF là thành phần thủy tinh nung chảy bên trong đầu nối kín RF giúp tách dây dẫn trung tâm khỏi lớp vỏ bên ngoài đồng thời tạo thành vòng đệm kín khí. Trong quá trình sản xuất, bột thủy tinh hoặc các vòng thủy tinh tạo hình sẵn được đặt xung quanh chốt giữa bên trong vỏ đầu nối, sau đó đun nóng cho đến khi thủy tinh tan chảy và kết dính với cả chốt và vỏ, tạo thành một cấu trúc cách điện và bịt kín rắn duy nhất sau khi nguội.

Bởi vì thành phần này phải duy trì khoảng cách điện môi được kiểm soát để đạt hiệu suất tần số vô tuyến đồng thời giữ kín nên đôi khi nó được bán trên thị trường dưới các thuật ngữ liên quan như đầu nối RF kín bằng kính vật liệu cách nhiệt hoặc đơn giản là một tấm kính kín. Hình dạng của chất cách điện, thành phần thủy tinh và đường kính chân cắm đều ảnh hưởng đến khả năng điều khiển trở kháng, đó là lý do tại sao các bộ phận kín RF thường được thiết kế và thử nghiệm như một hệ thống cơ và điện phù hợp chứ không phải là các bộ phận riêng biệt.

Tại sao kính được lựa chọn thay vì các vật liệu cách nhiệt khác

Thủy tinh tạo thành một lớp bịt kín liên tục, không xốp khi được nung chảy đúng cách với kim loại
Thủy tinh duy trì tính chất điện môi ổn định trong phạm vi nhiệt độ rộng
Các vòng đệm từ thủy tinh đến kim loại không phụ thuộc vào lực nén nên chúng ít bị giãn ra theo thời gian
Kính thiêu kết hỗ trợ kiểm soát kích thước chặt chẽ cần thiết để có trở kháng RF nhất quán

Đầu nối kín và đầu nối tiêu chuẩn: Bảng so sánh tính năng

Bảng dưới đây nêu ra những khác biệt chung giữa đầu nối kín và đầu nối tiêu chuẩn, không kín. Hiệu suất thực tế phụ thuộc vào thiết kế, vật liệu và thử nghiệm cụ thể được nhà sản xuất áp dụng.

So sánh chung về đặc điểm đầu nối kín điển hình và đặc điểm đầu nối tiêu chuẩn.
tính năng	Đầu nối kín	Đầu nối tiêu chuẩn
Phương pháp niêm phong	Con dấu bằng thủy tinh hoặc gốm thủy tinh	Vòng đệm đàn hồi hoặc vòng chữ O
Khả năng chống khí và độ ẩm	Độ kín khí rất cao	Trung bình, phụ thuộc vào tình trạng miếng đệm
Khả năng tương thích chân không	Rất phù hợp với môi trường chân không	Hạn chế, con dấu có thể xuống cấp trong chân không
Phạm vi nhiệt độ	Rộng, ổn định trên mọi thái cực	Hẹp hơn, bị giới hạn bởi vật liệu đệm
Ứng dụng điển hình	Hàng không vũ trụ, vệ tinh, thiết bị y tế, trạm gốc RF	Điện tử chung trong nhà và ngoài trời nhẹ
Độ ổn định lâu dài của con dấu	Nói chung ổn định, không có sự thư giãn nén	Có thể suy giảm khi vật liệu đệm bị lão hóa

Hiệu suất niêm phong được so sánh

Biểu đồ bên dưới trình bày sự so sánh mang tính minh họa tương đối giữa đầu nối kín với đầu nối tiêu chuẩn qua bốn hệ số hiệu suất thường được thảo luận.

Đầu nối được bịt kín có xu hướng đạt điểm cao trên cả bốn yếu tố, phần lớn là do phớt thủy tinh hợp nhất không phụ thuộc vào lực nén liên tục để duy trì kín khí. Các đầu nối tiêu chuẩn vẫn có thể hoạt động tốt trong các cài đặt có mục đích chung, nhưng hiệu suất bịt kín của chúng gắn chặt hơn với tình trạng miếng đệm, mô-men xoắn lắp đặt và mức độ tiếp xúc với môi trường theo thời gian.

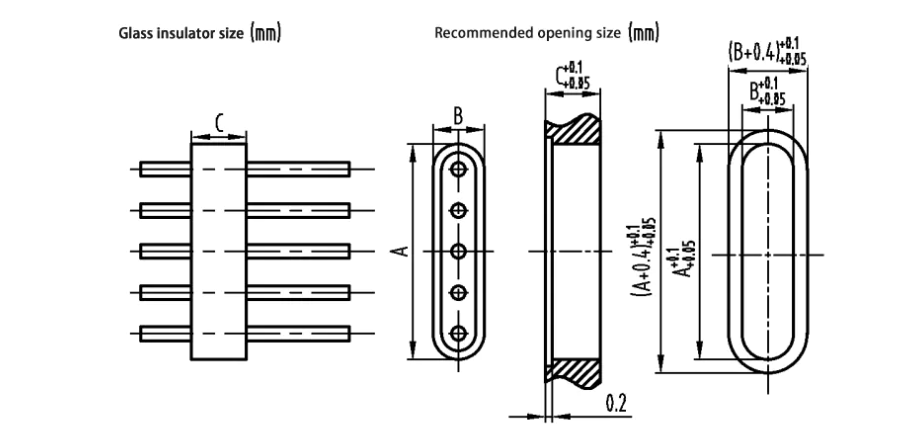

Giải thích cấu trúc kết nối kín

Hình minh họa bên dưới phác thảo bố cục cấu trúc chung của đầu nối RF kín điển hình, cho thấy lớp vỏ bên ngoài, vòng đệm thủy tinh và chốt trung tâm liên quan với nhau như thế nào.

Đọc bố cục kết nối kín

Trong cách bố trí này, lớp vỏ kim loại tạo thành ranh giới bên ngoài của cụm kín, trong khi vòng đệm thủy tinh thiêu kết nằm bên trong lớp vỏ, liên kết trực tiếp với cả vỏ và chốt tiếp xúc trung tâm. Mặt bích lắp cho phép đầu nối được hàn hoặc hàn đồng vào tường vỏ hoặc vách ngăn và đầu nối cung cấp giao diện RF để kết nối cụm cáp. Đây là sự sắp xếp cơ bản tương tự được sử dụng trong một đầu nối tiếp liệu RF kín , trong đó mục tiêu là truyền tín hiệu RF qua một bức tường kín mà không phá vỡ hàng rào kín khí.

Nơi sử dụng các đầu nối kín

Các đầu nối được bịt kín thường xuất hiện nhất trong các hệ thống yêu cầu bầu không khí bên trong được kiểm soát, chân không hoặc thời gian sử dụng lâu dài mà không cần giám sát. Biểu đồ cột bên dưới minh họa mô hình sử dụng chung, không chính xác trên các lĩnh vực phổ biến.

Một Đầu nối kín RF thường được chỉ định trong các hệ thống hàng không vũ trụ và vệ tinh, trong đó các bộ phận phải tồn tại trong rung động khi phóng, tiếp xúc với chân không và chu kỳ nhiệt cực cao mà không bị hỏng chức năng. Các trạm cơ sở truyền thông và cơ sở hạ tầng RF cũng dựa vào các đầu nối kín để bảo vệ đường dẫn RF nhạy cảm khỏi sự xâm nhập của hơi ẩm trong tủ ngoài trời, trong khi thiết bị y tế sử dụng nguyên tắc bịt kín tương tự để bảo vệ các thiết bị điện tử nhạy cảm bên trong vỏ bọc kín. Các hệ thống phòng thủ và thiết bị dưới biển hoặc dầu khí hoàn thiện các lĩnh vực ứng dụng chung, cả hai đều phụ thuộc vào tính toàn vẹn của vòng đệm lâu dài trong các môi trường đòi hỏi khắt khe.

Những cân nhắc về hiệu quả môi trường và độ tin cậy

Nhiệt độ cực cao là một trong những yếu tố ứng suất phổ biến nhất được sử dụng để đánh giá hiệu suất bịt kín đầu nối. Biểu đồ đường bên dưới cho thấy xu hướng chung về hiệu suất bịt kín có xu hướng thay đổi trong phạm vi nhiệt độ hoạt động rộng.

Đầu nối được bịt kín có xu hướng duy trì hiệu suất tương đối ổn định trong khoảng nhiệt độ hoạt động rộng, vì phớt thủy tinh hợp nhất không phụ thuộc vào khả năng phục hồi đàn hồi như miếng đệm cao su. Đầu nối tiêu chuẩn có thể hoạt động tốt trong phạm vi nhiệt độ vừa phải nhưng thường cho thấy hiệu suất bịt kín giảm mạnh hơn khi điều kiện chuyển sang nhiệt độ cực cao.

So sánh đa yếu tố

Biểu đồ radar bên dưới tập hợp nhiều yếu tố độ tin cậy cùng một lúc, so sánh khả năng chống ẩm, khả năng tương thích chân không, độ ổn định nhiệt độ, khả năng chống rung, độ tin cậy lâu dài và tính nhất quán của tín hiệu RF.

Trong hầu hết các yếu tố này, đầu nối kín có xu hướng có lợi thế hơn, đặc biệt là về khả năng chống ẩm, tương thích chân không và độ tin cậy lâu dài. Đầu nối tiêu chuẩn vẫn có thể là lựa chọn hợp lý cho những môi trường ít đòi hỏi khắt khe hơn, nơi không yêu cầu hiệu suất bịt kín bổ sung cho ứng dụng.

Tổng quan về quy trình sản xuất

Mặc dù các bước quy trình chính xác khác nhau tùy theo nhà sản xuất và thiết kế đầu nối, nhưng hầu hết các vòng đệm kín từ kính đến kim loại đều tuân theo trình tự tương tự nhau trong quá trình sản xuất.

Vỏ kim loại, chốt giữa và vật liệu thủy tinh được chuẩn bị và làm sạch theo dung sai yêu cầu.
Bột thủy tinh, phôi thủy tinh hoặc vòng thủy tinh được đặt xung quanh chốt bên trong vỏ.
Bộ phận lắp ráp được làm nóng trong chu trình lò được kiểm soát cho đến khi thủy tinh kết hợp với cả chốt và vỏ.
Việc lắp ráp được làm mát trong các điều kiện được kiểm soát để giảm áp lực lên bề mặt tiếp xúc giữa kính và kim loại.
Phần chèn kín được kiểm tra độ kín, thường sử dụng phương pháp phát hiện rò rỉ khí heli, cùng với kiểm tra hiệu suất điện và RF.
Miếng đệm kín đã hoàn thiện được hàn, hàn đồng hoặc tích hợp vào đầu nối cuối cùng hoặc vỏ tiếp liệu.

Cách tiếp cận chung này áp dụng cho dù sản phẩm cuối cùng là đầu nối kín bằng thủy tinh với kim loại đơn giản để đi xuyên cơ bản hay đầu nối kín tùy chỉnh phức tạp hơn được thiết kế cho giao diện RF và cấu hình lắp đặt cụ thể.

Cách chọn đầu nối kín cho ứng dụng của bạn

Các bước sau đây phác thảo một cách thực tế để tiếp cận việc lựa chọn đầu nối cho một hệ thống hoặc vỏ bọc cụ thể.

Xác định môi trường hoạt động, bao gồm phạm vi nhiệt độ, điều kiện áp suất và liệu có dự kiến tiếp xúc với chân không hay không.
Xác nhận các yêu cầu về hiệu suất RF hoặc điện, bao gồm trở kháng, dải tần và loại tín hiệu.
Xem lại cấu hình lắp đặt cần thiết, chẳng hạn như đầu nối xuyên qua vách ngăn, giá đỡ bảng điều khiển hoặc thân đầu nối nội tuyến.
Thảo luận về số lượng chân cắm, khoảng cách tiếp xúc và kích thước vỏ với nhà sản xuất để khớp đầu nối với không gian có sẵn.
Hỏi về các phương pháp kiểm tra độ kín được sử dụng trong quá trình sản xuất, chẳng hạn như phát hiện rò rỉ khí heli, để hiểu cách xác minh hiệu suất bịt kín.
Xem xét liệu có cần thiết kế đầu nối kín tùy chỉnh để phù hợp với vỏ hiện có hay giao diện RF bất thường hay không.

Giới thiệu về Công ty TNHH Công nghệ Truyền thông Ninh Ba Hanson

Công ty TNHH Công nghệ Truyền thông Ninh Ba Hanson là một nhà sản xuất đầu nối kín có trụ sở tại Trung Quốc, chuyên sản xuất, gia công và kinh doanh các linh kiện truyền thông. Công ty có hơn 30 năm kinh nghiệm tổng hợp về đầu nối, bộ chuyển đổi và cụm cáp đồng trục RF, được hỗ trợ bởi xưởng gia công, xưởng mạ điện và xưởng lắp ráp riêng, cùng với một nhóm các nhà cung cấp đã thành lập.

Các sản phẩm chính bao gồm đầu nối đồng trục RF, bộ điều hợp, cụm cáp tần số cao và cụm cáp xuyên điều chế thấp, bên cạnh khả năng chuyên dụng là nhà sản xuất Chất cách điện kín thiêu kết bằng kính RF cho các ứng dụng truyền dẫn kín và RF. Công ty cũng cung cấp các dịch vụ thiết kế đầu nối kín tùy chỉnh để giúp khách hàng đáp ứng các yêu cầu lắp đặt, cấu hình chân cắm và giao diện RF cụ thể. Các sản phẩm của Công ty TNHH Công nghệ Truyền thông Ninh Ba Hanson được sử dụng trong ngành hàng không vũ trụ, trạm cơ sở truyền thông, thiết bị y tế và các lĩnh vực công nghệ cao khác, được hỗ trợ bởi đội ngũ kỹ thuật tập trung vào cải tiến quy trình liên tục.

Câu hỏi thường gặp

Các câu hỏi thường gặp của kỹ sư và người mua về đầu nối được bịt kín.
Câu 1: Đầu nối kín là gì Đầu nối kín là đầu nối được chế tạo bằng thủy tinh nung chảy hoặc bịt thủy tinh-gốm xung quanh các điểm tiếp xúc của nó, tạo thành một hàng rào kín khí ngăn hơi ẩm và khí xâm nhập vào vỏ kín.	Câu 2: Đầu nối kín hoạt động như thế nào Chốt trung tâm đi qua một chất cách điện bằng thủy tinh được kết hợp với vỏ kim loại trong quá trình sản xuất, tạo ra một lớp bịt kín chắc chắn, không xốp, không dựa vào lực nén để giữ kín khí.
Câu 3: Đầu nối kín dùng để làm gì Chúng được sử dụng trong các ứng dụng yêu cầu kiểm soát bầu không khí bên trong hoặc tính toàn vẹn của vòng đệm lâu dài, bao gồm hệ thống hàng không vũ trụ, vệ tinh, trạm cơ sở liên lạc và thiết bị y tế.	Q4: Tại sao nên sử dụng đầu nối kín bằng kính Đầu nối kín bằng kính chống lại sự xâm nhập của hơi ẩm và khí hiệu quả hơn so với thiết kế dựa trên miếng đệm và có xu hướng duy trì hiệu suất ổn định trong phạm vi nhiệt độ rộng.
Câu 5: Công nghệ hàn kín kính với kim loại là gì Niêm phong thủy tinh với kim loại là một quá trình sản xuất trong đó thủy tinh được nung chảy dưới nhiệt trực tiếp vào chốt và vỏ kim loại, tạo thành một lớp cách nhiệt vĩnh viễn, kín khí.	Câu 6: Niêm phong kín RF là gì Bịt kín RF là việc bịt kín từ thủy tinh đến kim loại được áp dụng riêng cho các đầu nối đồng trục RF, trong đó chất cách điện bịt kín cũng phải duy trì trở kháng được kiểm soát để đạt được hiệu suất tín hiệu.
Q7: Sự khác biệt giữa đầu nối kín và đầu nối tiêu chuẩn Đầu nối kín sử dụng phớt thủy tinh nung chảy để có hiệu suất kín khí, trong khi đầu nối tiêu chuẩn thường sử dụng miếng đệm đàn hồi phù hợp hơn với môi trường có mục đích chung.	Câu hỏi 8: Đường dẫn truyền kín được sản xuất như thế nào Các bước tiến kín được thực hiện bằng cách nung chảy thủy tinh xung quanh chốt giữa bên trong vỏ kim loại dưới nhiệt độ được kiểm soát, sau đó kiểm tra độ kín và hiệu suất điện của bộ phận đã hoàn thiện.
