Làm cách nào để chọn giữa các bộ điều hợp SMA, BNC, N, TNC và MMCX?

Trả lời nhanh: Cái nào Bộ chuyển đổi RF để chọn cho ứng dụng của bạn

Câu trả lời ngắn gọn là thế này: Lựa chọn đầu nối phụ thuộc vào dải tần, khả năng xử lý nguồn, tốc độ ghép nối và không gian bảng điều khiển có sẵn . SMA phù hợp với công việc đo lường và thử nghiệm cho mục đích chung lên đến 18 GHz, BNC phù hợp với công việc thử nghiệm tần số thấp và tín hiệu video kết nối nhanh, loại N đảm nhiệm nhiệm vụ trạm gốc và ngoài trời công suất cao, TNC bổ sung khớp nối ren chống rung cho nền tảng di động và hàng không vũ trụ, còn MMCX phục vụ các kết nối nội bộ nhỏ gọn khi không gian bo mạch bị hạn chế.

Bộ chuyển đổi đồng trục RF thu hẹp khoảng cách bất cứ khi nào hai thiết bị hoặc hai cụm cáp sử dụng các dòng đầu nối khác nhau, giới tính khác nhau hoặc kiểu lắp đặt khác nhau. Thay vì thay thế cụm cáp hoặc thiết bị được kết nối, một bộ chuyển đổi duy nhất sẽ khôi phục khả năng tương thích trong vài giây. Các phần bên dưới đề cập đến cách thức hoạt động của mỗi họ đầu nối, cách áp dụng bộ chuyển đổi đồng trục RF nam sang nữ và nơi bộ chuyển đổi mặt bích 4 lỗ phù hợp với thiết kế gắn bảng điều khiển.

Thật là một Bộ chuyển đổi đồng trục RF thực sự có

Bộ chuyển đổi đồng trục RF là một thân đầu nối ngắn, cứng được sử dụng để nối hai giao diện đồng trục mà nếu không sẽ không kết nối trực tiếp. Nó có thể thay đổi giới tính của đầu nối, thay đổi họ đầu nối, thay đổi giao diện trở kháng hoặc đơn giản là mở rộng hướng đầu nối từ góc thẳng sang góc phải. Bởi vì đường dẫn tín hiệu qua bộ chuyển đổi cực kỳ ngắn nên bộ chuyển đổi được chế tạo tốt chỉ gây ra một lượng suy hao và phản xạ chèn nhỏ, có thể dự đoán được so với việc chạy một cáp thay thế hoàn toàn.

Bộ chuyển đổi đồng trục RF đầu đực sang đầu cái là loại kỹ sư cấu hình phổ biến nhất sử dụng trên bàn làm việc hoặc trong bộ công cụ hiện trường vì nó cho phép cáp đầu cuối đực kết nối với một thiết bị đầu cuối đực khác hoặc cho phép giắc cắm vách ngăn dạng cái chấp nhận cáp đầu cuối dạng cái mà không cần cụm cáp tùy chỉnh được chế tạo theo đơn đặt hàng. Bộ chuyển đổi giới tính, bộ chuyển đổi gia đình và bộ chuyển đổi góc vuông cùng nhau tạo thành phần lớn các bộ chuyển đổi được sử dụng trong phòng thí nghiệm thử nghiệm, lắp đặt viễn thông và dây chuyền sản xuất.

So sánh các dòng đầu nối SMA, BNC, N, TNC và MMCX

Mỗi dòng đầu nối được thiết kế dựa trên sự cân bằng khác nhau về vùng phủ sóng tần số, kích thước vật lý và phương pháp ghép nối. Bảng dưới đây tóm tắt những khác biệt thực tế mà các kỹ sư cân nhắc khi chỉ định đầu nối hoặc bộ chuyển đổi đồng trục RF giữa các dòng.

Hình 1: Xếp hạng tần số trên thường được tham chiếu cho các đầu nối cấp thương mại tiêu chuẩn. Các phiên bản chính xác của giao diện N và SMA có thể mở rộng hơn nữa.

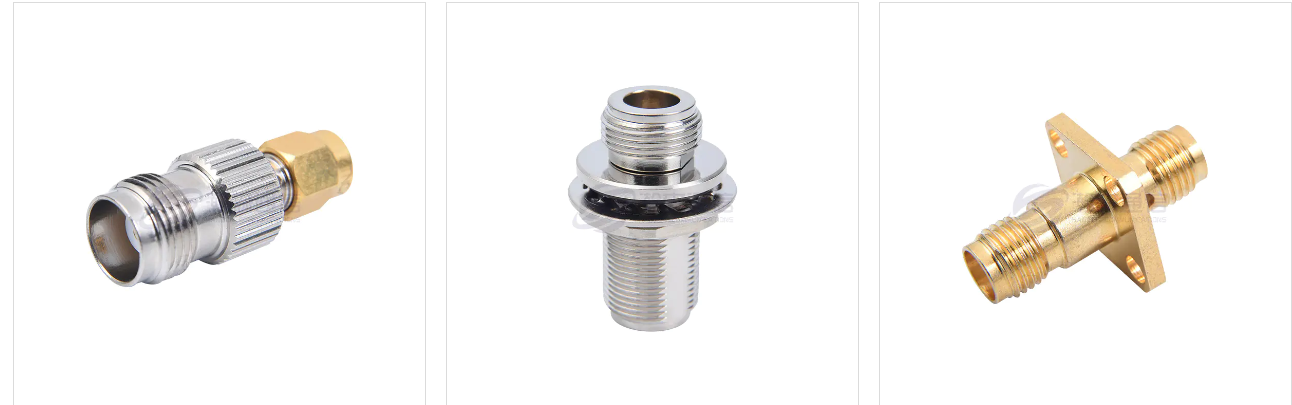

Chuyển đổi bộ chuyển đổi đồng trục RF từ nam sang nữ phổ biến

Hầu hết các bộ dụng cụ hiện trường và ngăn kéo phòng thí nghiệm đều có bộ bộ điều hợp chuyển đổi cốt lõi để đáp ứng phần lớn các tình huống không khớp. Biết được sự kết hợp nào sẽ giải quyết được vấn đề nào giúp tiết kiệm thời gian khi cáp không kết nối với cổng thiết bị.

Bộ chuyển đổi SMA Nữ sang SMA Nam

Đây là một công cụ thay đổi giới tính thuần túy trong cùng một họ đầu nối, được sử dụng bất cứ khi nào cần nối hai cáp đầu cuối đực hoặc bất cứ khi nào giắc cắm cái cần có giao diện đực. Đây là một trong những bộ điều hợp được cung cấp thường xuyên nhất trong mọi thiết lập thử nghiệm dựa trên SMA.

Bộ chuyển đổi SMA sang BNC

Bộ chuyển đổi SMA sang BNC cho phép cáp SMA có ren nhỏ kết nối trực tiếp với thiết bị băng ghế được trang bị cổng BNC lưỡi lê, một nhu cầu phổ biến khi di chuyển mô-đun không dây hoặc ăng-ten đang được thử nghiệm vào các thiết bị phòng thí nghiệm có mục đích chung.

Bộ chuyển đổi SMA sang N

Bộ chuyển đổi SMA sang N kết nối thiết bị đầu cuối SMA nhỏ gọn với đường cấp ăng-ten loại N hoặc phần cứng trạm gốc, đây là yêu cầu thường xuyên khi kết nối thiết bị kiểm tra cầm tay hoặc để bàn với cơ sở hạ tầng ngoài trời.

Bộ chuyển đổi SMA sang TNC

Bộ chuyển đổi SMA sang TNC rất hữu ích bất cứ khi nào một thiết bị có cổng TNC có ren, thường được chọn vì khả năng chống rung trên các phương tiện hoặc nền tảng trên không, cần giao tiếp với các mô-đun hoặc cáp thử nghiệm đầu cuối SMA.

Bộ chuyển đổi SMA sang MMCX

Bộ chuyển đổi SMA sang MMCX kết nối các bím tóc MMCX nhỏ gọn bên trong, phổ biến trên các mô-đun GPS và không dây, với ăng-ten đầu cuối SMA bên ngoài hoặc cáp kiểm tra mà không cần hàn lại kết nối mô-đun.

Hiệu suất tần số và hành vi mất chèn

Mỗi bộ chuyển đổi được cắm vào đường dẫn tín hiệu sẽ gây thêm một lượng suy hao chèn nhỏ và tổn hao đó thường tăng khi tần số tăng. Một bộ chuyển đổi chính xác được chế tạo tốt thường tăng thêm tổn thất dưới nửa decibel ngay cả ở gần tần số trên định mức của nó. , nhưng con số chính xác phụ thuộc nhiều vào hình dạng đầu nối, chất lượng mạ và độ khít giữa các bộ phận giao tiếp.

Hình 2: Xu hướng tham chiếu chung về suy hao chèn tăng theo tần số trên bộ chuyển đổi đồng trục RF có độ chính xác điển hình.

Suy hao phản hồi tuân theo một mô hình liên quan, vì sự gián đoạn trở kháng tại giao diện giao phối trở nên quan trọng hơn theo tỷ lệ khi bước sóng rút ngắn. Đây là một lý do khiến các đầu nối cấp chính xác có dung sai cơ học chặt chẽ hơn so với các bộ phận cấp thương mại được xếp hạng cho cùng tần số danh nghĩa.

Sự khác biệt về xử lý nguồn giữa các loại đầu nối

Kích thước vật lý điều khiển việc xử lý điện năng gần như ngang bằng với việc điều khiển dải tần số, đó là lý do tại sao đầu nối lớn nhất trong so sánh này, loại N, cũng có định mức công suất điển hình cao nhất. Đường kính chốt trung tâm và khoảng cách điện môi đặt ra mức dòng điện và điện áp mà một giao diện có thể mang theo trước khi phát sinh nhiệt hoặc phóng hồ quang trở thành mối lo ngại.

Hình 3: Số liệu công suất tham chiếu chung tại điểm tần số thấp cố định. Xếp hạng thực tế giảm khi tần số tăng và thay đổi tùy theo thiết kế bộ phận cụ thể.

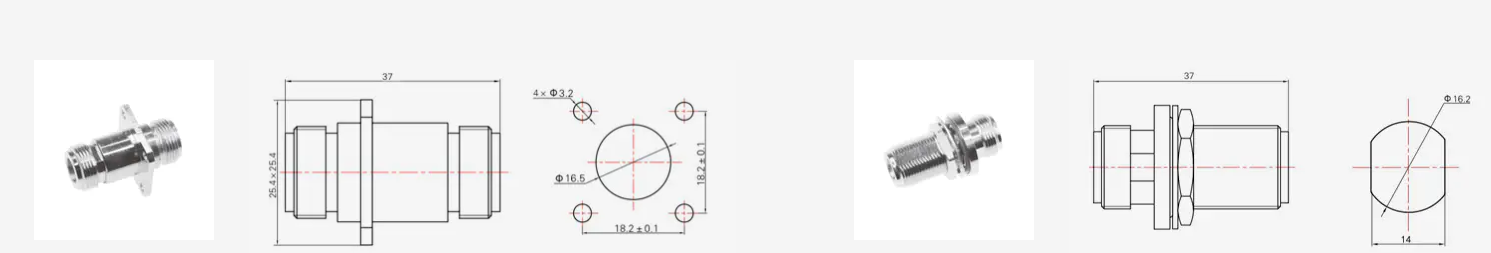

Ứng dụng bảng điều khiển và gắn bộ chuyển đổi mặt bích 4 lỗ

Bộ chuyển đổi mặt bích 4 lỗ là bộ chuyển đổi kiểu gắn bảng hoặc vách ngăn được chế tạo xung quanh mặt bích hình vuông hoặc hình chữ nhật có bốn lỗ vít, thay vì đai ốc có ren đơn giản. Kiểu lắp này mang lại điểm cố định an toàn, chống rung khi đầu nối cần đi qua tường vỏ thiết bị, tủ trạm gốc hoặc vách ngăn máy bay.

Tại sao các kỹ sư chọn giá đỡ mặt bích thay vì đai ốc vách ngăn

Đầu nối kiểu đai ốc vách ngăn dựa trên một ren trung tâm duy nhất và một đai ốc khóa, hoạt động tốt cho các vỏ chung nhưng có thể xoay nhẹ trong các chu kỳ tiếp xúc lặp đi lặp lại. Bộ chuyển đổi mặt bích 4 lỗ phân phối tải cơ học qua bốn chốt, giữ cho thân đầu nối cố định tại chỗ và giảm sức căng cho tiếp điểm bên trong trong các chu kỳ kết nối và ngắt kết nối cáp lặp đi lặp lại.

Các ứng dụng gắn mặt bích điển hình

• Bảng tiếp liệu trạm cơ sở và tủ lặp lại
• Thiết bị kiểm tra đầu nối bảng mặt trước và mặt sau
• Kết nối vách ngăn hàng không và phòng thủ
• Vỏ thiết bị y tế yêu cầu cổng cố định, không quay

Các kiểu mặt bích có sẵn trên hầu hết các họ đầu nối, do đó, bộ chuyển đổi mặt bích 4 lỗ có thể được chỉ định trong các giao diện SMA, loại N hoặc TNC tùy thuộc vào tần số và yêu cầu nguồn điện của bảng mà nó phục vụ.

So sánh loại SMA, BNC và N giữa các yếu tố lựa chọn thực tế

Khi chỉ riêng dải tần không đủ để đưa ra quyết định, các kỹ sư thường cân nhắc giữa tốc độ kết nối, độ bền cơ học và không gian lắp đặt sẵn có. Sự so sánh dưới đây sắp xếp loại SMA, BNC và N theo năm yếu tố thực tế trên thang đo tham chiếu chung.

Hình 4: So sánh tương đối giữa năm yếu tố thực tế trên thang tham chiếu kỹ thuật chung năm điểm.

BNC đạt điểm cao về tốc độ kết nối nhờ hoạt động khóa nhanh bằng lưỡi lê, phù hợp với các thiết bị được kết nối và ngắt kết nối thường xuyên trên băng ghế. Loại N đánh đổi tốc độ kết nối đó để xử lý công suất cao hơn và khả năng chống rung mạnh hơn, đó là lý do tại sao nó vẫn là lựa chọn tiêu chuẩn cho đường truyền ăng-ten ngoài trời. SMA nằm ở giữa, cung cấp vùng phủ sóng tần số rộng và kích thước nhỏ gọn với chi phí xử lý điện năng thấp hơn.

Các cân nhắc về vật liệu, mạ và điều chế xuyên thụ động

Chất liệu thân đầu nối và chất lượng lớp mạ ảnh hưởng trực tiếp đến cả độ bền cơ học và hiệu suất điện. Thân bằng đồng thau có các điểm tiếp xúc trung tâm mạ vàng hoặc bạc vẫn là lựa chọn phổ biến trên các bộ chuyển đổi SMA, loại N và TNC, vì lớp mạ vàng chống lại quá trình oxy hóa trên bề mặt tiếp xúc trong khi đồng thau cung cấp nền tảng ổn định cho các chu kỳ ren lặp đi lặp lại.

Trong các ứng dụng trạm gốc và trạm lặp viễn thông, hiệu suất xuyên điều chế thụ động trở thành mối quan tâm cụ thể vì kết nối cơ học kém hoặc lớp mạ không nhất quán có thể tạo ra các sản phẩm xuyên điều chế không mong muốn gây nhiễu các kênh lân cận. Các nhà sản xuất phục vụ lĩnh vực này thường kiểm tra các bộ điều hợp đã hoàn thiện trên máy phân tích xuyên điều chế thụ động cùng với quá trình quét của máy phân tích mạng tiêu chuẩn trước khi các bộ phận được chuyển đến khách hàng.

Thân bằng thép không gỉ và đồng thau

Thân bằng thép không gỉ tăng cường khả năng chống ăn mòn cho các hoạt động triển khai ven biển hoặc trên biển cũng như các vị trí trạm gốc ngoài trời tiếp xúc với độ ẩm và không khí muối, trong khi thân bằng đồng vẫn là lựa chọn tiêu chuẩn cho môi trường trong nhà và phòng thí nghiệm nói chung, nơi trọng lượng và chi phí gia công quan trọng hơn khả năng chống ăn mòn cực cao.

Làm việc với nhà sản xuất hoặc nhà cung cấp bộ chuyển đổi RF

Việc chọn nhà sản xuất bộ chuyển đổi RF bao gồm việc kiểm tra nhiều hơn số bộ phận trên biểu dữ liệu. Khả năng kiểm tra, tính nhất quán của lớp mạ và khả năng hỗ trợ các yêu cầu bộ điều hợp RF tùy chỉnh đều định hình mức độ tin cậy của nhà cung cấp có thể đáp ứng các yêu cầu về tần số, công suất và lắp đặt của một dự án cụ thể.

Công ty TNHH Công nghệ Truyền thông Ninh Ba Hanson là một ví dụ về nhà máy sản xuất bộ chuyển đổi RF vận hành các xưởng gia công, mạ điện và lắp ráp riêng thay vì thuê ngoài các công đoạn sản xuất cho các nhà cung cấp riêng biệt. Công ty tập trung vào các đầu nối đồng trục RF, bộ điều hợp, cụm cáp tần số cao và cụm cáp xuyên điều chế thấp, đồng thời làm việc với mạng lưới các nhà cung cấp ổn định để hỗ trợ hoạt động sản xuất nội bộ của mình. Các sản phẩm từ loại nhà sản xuất này thường được sử dụng trên các trạm cơ sở liên lạc, thiết bị hàng không vũ trụ và vỏ thiết bị y tế, những lĩnh vực mà hiệu suất điện ổn định trên mọi bộ phận được vận chuyển cũng quan trọng như độ phù hợp cơ học.

Khi đánh giá nhà cung cấp bộ chuyển đổi RF, các kỹ sư thường hỏi liệu nhà máy có thể hỗ trợ các chương trình bộ chuyển đổi RF OEM được xây dựng dựa trên một bản vẽ hoặc mẫu cụ thể hay không, liệu thiết bị kiểm tra nội bộ như máy phân tích mạng hoặc máy kiểm tra xuyên điều chế thụ động có sẵn để xác minh bộ phận hoàn thiện hay không và cách nhà cung cấp xử lý các yêu cầu bộ chuyển đổi RF tùy chỉnh nằm ngoài cấu hình danh mục tiêu chuẩn. Một nhà sản xuất điều hành xưởng gia công và mạ của riêng mình thường có vị trí tốt hơn để duy trì dung sai chặt chẽ trong toàn bộ quá trình sản xuất so với nhà sản xuất phụ thuộc hoàn toàn vào quá trình xử lý bên ngoài.

Thực hành tốt nhất về cài đặt và mô-men xoắn cho bộ điều hợp đồng trục RF

Kỹ thuật lắp đặt đúng sẽ bảo vệ cả chất lượng tín hiệu và tuổi thọ của đầu nối, đồng thời hầu hết các dấu vết hao mòn sớm của đầu nối đều do một trong các bước dưới đây bị bỏ qua trong quá trình lắp ráp.

1. Kiểm tra giao diện kết nối xem có bụi bẩn, hơi ẩm hoặc ren bị hỏng hay không trước khi kết nối bất kỳ bộ chuyển đổi nào.
2. Căn chỉnh thẳng đầu nối trước khi luồn ren để tránh vặn chéo đai ốc khớp nối.
3. Trước tiên hãy siết chặt các đầu nối có ren bằng tay, sau đó áp dụng cờ lê mô-men xoắn đã hiệu chỉnh trong đó loại đầu nối chỉ định giá trị mô-men xoắn.
4. Tránh xoắn cáp trong khi siết chặt, vì mô-men xoắn sẽ truyền qua đai ốc khớp nối chứ không phải vỏ cáp.
5. Hỗ trợ trọng lượng cáp gần đầu nối trên các thiết bị lắp đặt cố định để tránh hiện tượng căng cơ học liên tục trên giao diện.
6. Bảo quản các bộ chuyển đổi không sử dụng bằng nắp bảo vệ để giữ cho các bề mặt tiếp xúc không bị bụi và ẩm.

Các đầu nối kiểu lưỡi lê như BNC chỉ cần chuyển động đẩy và xoắn một phần tư vòng, đồng thời việc buộc thực hiện thao tác siết ren vào giao diện lưỡi lê có thể làm hỏng các khe khóa thay vì cải thiện kết nối.

Câu hỏi thường gặp

• Câu hỏi 1: Bộ chuyển đổi đồng trục RF là gì

  Trả lời: Đây là thân đầu nối ngắn dùng để nối hai giao diện đồng trục khác nhau về giới tính, dòng đầu nối hoặc hướng, cho phép các cáp và thiết bị không khớp kết nối mà không cần cụm cáp tùy chỉnh.

• Câu hỏi 2: Bộ chuyển đổi đồng trục RF nam sang nữ dùng để làm gì?

  Trả lời: Nó chuyển đổi giao diện nam thành giao diện nữ hoặc ngược lại, thường được sử dụng để nối hai cáp đầu cuối nam hoặc để cung cấp cho giắc cắm nữ một điểm kết nối nam có thể sử dụng được.

• Câu 3: Bộ chuyển đổi mặt bích 4 lỗ là gì

  Trả lời: Đây là bộ chuyển đổi gắn bảng điều khiển với bốn mặt bích vít thay vì đai ốc có ren đơn, mang lại điểm cố định an toàn, không xoay cho các ứng dụng xuyên qua vách ngăn và vỏ bọc.

• Câu hỏi 4: Sự khác biệt giữa đầu nối SMA và BNC là gì

  Trả lời: SMA sử dụng khớp nối ren nhỏ và bao phủ dải tần rộng hơn, trong khi BNC sử dụng khóa lưỡi lê nhanh và phổ biến trên các nhạc cụ băng ghế làm việc ở tần số thấp hơn.

• Câu hỏi 5: Tôi có thể kết nối trực tiếp cáp SMA với ăng-ten loại N không

  Trả lời: Không trực tiếp, vì hai họ đầu nối khác nhau về kích thước và ren, nhưng bộ chuyển đổi SMA sang N sẽ kết nối hai giao diện mà không cần cụm cáp mới.

• Câu hỏi 6: Bộ chuyển đổi SMA sang MMCX dùng để làm gì?

  Trả lời: Nó kết nối một dây cáp MMCX nhỏ gọn, phổ biến trên các mô-đun GPS và không dây, với ăng-ten hoặc cáp kiểm tra đầu cuối SMA mà không cần hàn lại kết nối mô-đun.

• Q7: Bạn là nhà sản xuất trực tiếp hay công ty thương mại

  Trả lời: Công ty TNHH Công nghệ Truyền thông Ninh Ba Hanson vận hành các xưởng gia công, mạ điện và lắp ráp riêng, sản xuất và cung cấp các sản phẩm đầu nối và bộ chuyển đổi RF của riêng mình.

• Q8: Bạn có thể cung cấp những sản phẩm nào

  Trả lời: Các sản phẩm chính là đầu nối đồng trục RF, bộ điều hợp bao gồm bộ chuyển đổi đồng trục RF nam sang nữ và cấu hình bộ chuyển đổi mặt bích 4 lỗ, cụm cáp tần số cao và cụm cáp xuyên điều chế thấp.

• Q9: Bạn có thể tạo bộ điều hợp RF tùy chỉnh không

  Trả lời: Có, các yêu cầu về bộ chuyển đổi RF tùy chỉnh và bộ chuyển đổi RF OEM được phát triển và sản xuất theo bản vẽ hoặc mẫu của khách hàng.

• Q10: Công ty của bạn đảm bảo chất lượng sản phẩm như thế nào

  Trả lời: Mỗi quy trình sản xuất đều bao gồm kiểm tra nội tuyến và các bộ phận hoàn thiện đều trải qua quy trình kiểm tra kỹ lưỡng phù hợp với yêu cầu của khách hàng, được hỗ trợ bởi máy phân tích mạng nội bộ và thiết bị kiểm tra điều chế xuyên thụ động.

• Câu 11: Bạn chủ yếu xuất khẩu hàng hóa ở đâu

  Trả lời: Sản phẩm được xuất khẩu sang hàng chục quốc gia bao gồm Hoa Kỳ, Đức, Nhật Bản, Tây Ban Nha, Ý, Vương quốc Anh, Hàn Quốc, Úc và Canada.

• Q12: Mất bao lâu để nhận được phản hồi sau khi chúng tôi gửi yêu cầu

  Đáp: Các câu hỏi thường được trả lời trong vòng 12 giờ kể từ khi nhận được.
