Làm thế nào để chọn bộ chuyển đổi đồng trục RF phù hợp?

Bộ điều hợp đồng trục RF là thành phần không thể thiếu trong truyền thông không dây, thiết bị điện tử và truyền tín hiệu. Chúng đóng vai trò là cầu nối kết nối các thiết bị và cáp đồng trục RF khác nhau, đảm bảo truyền tín hiệu ổn định và hiệu quả. Tuy nhiên, với vô số mẫu mã, thông số kỹ thuật của bộ điều hợp đồng trục RF trên thị trường, việc lựa chọn sản phẩm phù hợp đã trở thành mối quan tâm của nhiều kỹ sư, kỹ thuật viên.
Bài viết này sẽ hướng dẫn bạn cách chọn bộ điều hợp đồng trục RF thích hợp dựa trên các nhu cầu khác nhau để đảm bảo hiệu suất và độ ổn định của hệ thống.

1. Hiểu các chức năng cơ bản của Bộ điều hợp đồng trục RF

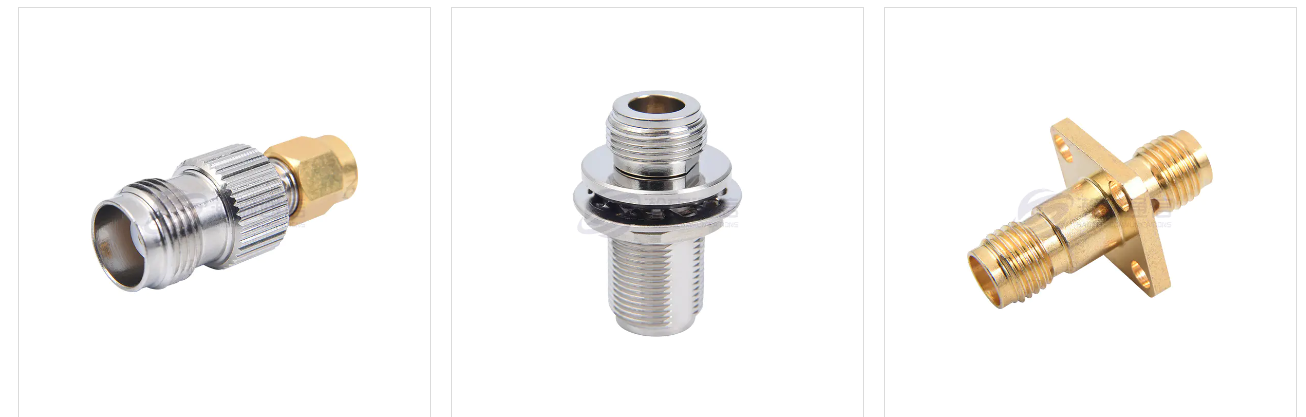

Bộ điều hợp đồng trục RF là các linh kiện điện tử được sử dụng để kết nối các loại cáp, thiết bị hoặc cổng đồng trục RF khác nhau. Chức năng chính của chúng là:
Kết nối các loại cổng khác nhau: Bộ điều hợp đồng trục RF có thể kết nối các loại cổng cáp đồng trục khác nhau, chẳng hạn như BNC, SMA, loại N, v.v.

Chuyển đổi tín hiệu: Chúng có thể chuyển đổi tín hiệu từ loại giao diện này sang loại giao diện khác, đảm bảo truyền tín hiệu trơn tru.

Giảm mất tín hiệu: Chọn bộ chuyển đổi đồng trục RF chất lượng cao có thể giảm suy giảm tín hiệu một cách hiệu quả và đảm bảo chất lượng tín hiệu.

Khi chọn bộ chuyển đổi, bạn cần hiểu nguyên tắc làm việc, các kịch bản ứng dụng và yêu cầu thích ứng của nó để tìm ra model phù hợp nhất.

2. Xác định loại giao diện của bộ điều hợp
Các bộ điều hợp đồng trục RF khác nhau phù hợp với các loại cáp đồng trục và giao diện thiết bị khác nhau, vì vậy trước tiên bạn cần xác định loại giao diện mình đang sử dụng. Các loại giao diện phổ biến bao gồm:
SMA (Phiên bản thu nhỏ A): Thường được sử dụng trong các ứng dụng tần số cao, thu nhỏ, chẳng hạn như thiết bị kiểm tra và liên lạc không dây.

Loại N: Thích hợp cho các ứng dụng công suất cao, dòng điện cao, chẳng hạn như thiết bị trạm gốc và hệ thống RF.

BNC (Bayonet Neill-Concelman): Được sử dụng rộng rãi trong phát sóng truyền hình và giám sát video, hỗ trợ kết nối và ngắt kết nối nhanh chóng.

TNC: Tương tự BNC nhưng có độ ổn định cao hơn, thường dùng để truyền tín hiệu tần số cao.

Đảm bảo rằng bộ chuyển đổi đồng trục RF bạn chọn tương thích với thiết bị hoặc cổng cáp bạn đang sử dụng. Nếu các loại giao diện không khớp, tín hiệu có thể không được truyền đúng cách, ảnh hưởng đến hiệu suất hệ thống.

3. Xem xét dải tần của bộ chuyển đổi
Dải tần số của tín hiệu RF có tác động đáng kể đến chất lượng truyền tín hiệu. Các bộ điều hợp đồng trục RF khác nhau được thiết kế để xử lý các dải tần số khác nhau. Do đó, khi chọn bộ chuyển đổi, điều cần thiết là phải đảm bảo rằng dải tần hoạt động của nó đáp ứng yêu cầu ứng dụng. Dải tần số phổ biến bao gồm:

Bộ điều hợp tần số thấp: Thích hợp cho các ứng dụng tần số thấp hơn, chẳng hạn như phát thanh và truyền hình.

Bộ điều hợp tần số cao: Thích hợp cho các ứng dụng tần số cao, chẳng hạn như hệ thống radar, thông tin vệ tinh và thông tin liên lạc vi sóng.

Việc chọn bộ chuyển đổi đồng trục RF có dải tần phù hợp có thể làm giảm sự suy giảm và biến dạng tín hiệu, đảm bảo truyền tín hiệu ổn định.

4. Lựa chọn chất liệu và chất lượng của Adaptor
Chất lượng vật liệu của bộ chuyển đổi đồng trục RF ảnh hưởng trực tiếp đến hiệu suất và độ bền của nó.  Thông thường, vỏ và các điểm tiếp xúc của bộ chuyển đổi sử dụng vật liệu kim loại như đồng thau và thép không gỉ, có khả năng dẫn điện và chống ăn mòn tốt. Bộ điều hợp chất lượng cao có thể tránh được các vấn đề như phản xạ tín hiệu, mất tín hiệu và tiếp xúc kém một cách hiệu quả.

Ngoài ra, các điểm tiếp xúc mạ vàng là thiết kế cao cấp phổ biến giúp giảm hiện tượng mất tín hiệu và cải thiện khả năng chống ăn mòn. Vì vậy, khi chọn bộ chuyển đổi đồng trục RF, hãy cố gắng chọn những sản phẩm có chất liệu tốt và tay nghề tốt để đảm bảo hệ thống hoạt động ổn định lâu dài.

5. Xem xét suy hao chèn và suy hao phản hồi của bộ điều hợp
Tín hiệu RF bị mất một số tín hiệu trong bộ chuyển đổi; tổn hao thông thường bao gồm tổn hao chèn và tổn thất phản hồi. Suy hao chèn đề cập đến tổn thất năng lượng khi tín hiệu đi qua bộ chuyển đổi, trong khi suy hao phản hồi đề cập đến tỷ lệ năng lượng phản xạ trở lại nguồn.

Suy hao chèn thấp: Việc chọn bộ chuyển đổi có suy hao chèn thấp đảm bảo giảm tổn thất năng lượng trong quá trình truyền tín hiệu.

Suy hao phản hồi cao: Suy hao phản hồi cao cho thấy tốc độ phản xạ tín hiệu thấp hơn, nghĩa là truyền tín hiệu mượt mà hơn.

Trong các ứng dụng tần số cao và độ chính xác cao, nên chọn bộ điều hợp đồng trục RF có suy hao chèn thấp và suy hao phản hồi cao để đảm bảo truyền tín hiệu ổn định.

6. Xem xét độ bền của bộ chuyển đổi và khả năng thích ứng với môi trường
Bộ điều hợp đồng trục RF thường được sử dụng trong nhiều môi trường khác nhau, bao gồm cả cài đặt trong nhà và ngoài trời. Do đó, độ bền và khả năng thích ứng với môi trường của bộ chuyển đổi cũng là những yếu tố quan trọng cần cân nhắc khi lựa chọn. Các chỉ số độ bền phổ biến bao gồm:

Phạm vi nhiệt độ: Bộ chuyển đổi phải có thể hoạt động ổn định trong phạm vi nhiệt độ yêu cầu. Đối với môi trường ngoài trời hoặc nhiệt độ cao, việc chọn bộ chuyển đổi có phạm vi nhiệt độ hoạt động rộng hơn là rất quan trọng. Chống nước và chống bụi: Một số bộ điều hợp đồng trục RF cao cấp được thiết kế với tính năng chống nước và chống bụi, giúp chúng phù hợp với điều kiện môi trường khắc nghiệt.

Việc chọn bộ chuyển đổi đồng trục RF đáp ứng các yêu cầu về môi trường có thể kéo dài tuổi thọ của thiết bị và cải thiện độ tin cậy của hệ thống.

Việc chọn bộ chuyển đổi đồng trục RF thích hợp là rất quan trọng để đảm bảo truyền tín hiệu ổn định và hiệu suất hệ thống vượt trội. Quá trình lựa chọn yêu cầu xem xét nhiều yếu tố, bao gồm loại giao diện, dải tần số, chất lượng vật liệu, suy hao chèn và suy hao phản hồi, khả năng thích ứng với môi trường và chi phí. Trong thực tế, việc hiểu các yêu cầu hệ thống, chọn bộ điều hợp chất lượng cao và đảm bảo khả năng tương thích với thiết bị có thể cải thiện đáng kể độ ổn định của thiết bị và truyền tín hiệu RF.
