Đầu nối đồng trục RF là gì?

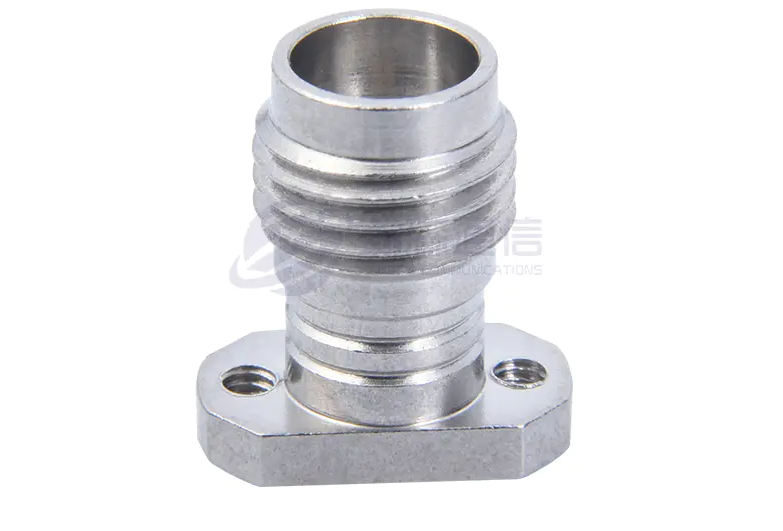

1. Chức năng của một Đầu nối đồng trục RF
Đầu nối đồng trục RF là linh kiện điện tử quan trọng được Sử dụng để truyền tín hiệu tần số cao. Chúng chủ yếu được sử dụng để kết nối cáp đồng trục với các thiết bị một cách đáng tin cậy, đảm bảo truyền tín hiệu RF hiệu quả và ổn định, từ đó đảm bảo truyền tín hiệu ổn định và đáng tin cậy. Đầu nối đồng trục RF thường được sử dụng trong các thiết bị liên lạc, truyền hình, phát thanh truyền hình, mạng không dây và các lĩnh vực khác. Chức năng cốt lõi của chúng là duy trì tính toàn vẹn của tín hiệu, giảm tổn thất và nhiễu truyền dẫn, đồng thời cung cấp khả năng kết hợp trở kháng tốt, cho phép truyền tín hiệu tần số cao một cách trơn tru trong các ứng dụng như hệ thống thông tin liên lạc, thiết bị kiểm tra, radar và ăng-ten.

Đầu nối đồng trục RF đóng một vai trò quan trọng trong truyền thông không dây, hàng không vũ trụ, điện tử quân sự và thiết bị y tế. Ví dụ, trong các trạm gốc 5G, chúng kết nối ăng-ten và mô-đun RF, đảm bảo truyền và nhận tín hiệu chất lượng cao. Trong thiết bị kiểm tra và đo lường, chúng kết nối với máy phân tích phổ hoặc máy phân tích mạng, đảm bảo dữ liệu kiểm tra chính xác. Trong hệ thống thông tin vệ tinh và radar, chúng phải chịu được các điều kiện môi trường khắc nghiệt trong khi vẫn duy trì đường truyền tín hiệu ổn định.

Đầu nối đồng trục RF thường sử dụng cấu trúc được che chắn bằng kim loại, với dây dẫn bên trong truyền tín hiệu và dây dẫn bên ngoài cung cấp lớp chắn điện từ để ngăn chặn nhiễu và rò rỉ tín hiệu từ bên ngoài. Đầu nối chất lượng cao có độ suy hao chèn thấp, hiệu quả che chắn cao, khả năng chống ăn mòn và chống rung, đồng thời có thể đáp ứng các dải tần số đa dạng (từ tần số thấp đến sóng milimet). Hơn nữa, tùy thuộc vào yêu cầu của ứng dụng, đầu nối có thể áp dụng nhiều kiểu giao diện khác nhau, chẳng hạn như có ren (SMA), gắn vào (BNC) hoặc kéo đẩy (MCX), để đáp ứng các yêu cầu về độ bền cơ học và sự tiện lợi trong các tình huống khác nhau. Đầu nối đồng trục RF là thành phần thiết yếu trong hệ thống điện tử tần số cao. Hiệu suất của chúng ảnh hưởng trực tiếp đến sự ổn định và hiệu quả của toàn bộ liên kết truyền thông, khiến chúng trở thành thành phần quan trọng để vận hành đúng cách các công nghệ không dây hiện đại, thiết bị quốc phòng và tự động hóa công nghiệp.

Nguyên lý hoạt động của đầu nối đồng trục RF dựa trên đặc tính lan truyền của sóng điện từ trong cấu trúc dây dẫn đồng tâm. Thông qua cấu trúc đồng trục được thiết kế chính xác, chúng đạt được khả năng truyền tín hiệu tần số cao với độ suy hao thấp, độ chính xác cao. Nguyên lý cốt lõi của chúng là tạo ra một kênh truyền trường điện từ khép kín: dây dẫn trung tâm mang dòng tín hiệu, trong khi dây dẫn bên ngoài đóng vai trò như một lá chắn điện từ, được ngăn cách bởi một chất điện môi cách điện duy trì trở kháng không đổi. Khi tín hiệu điện tần số cao được đưa vào dây dẫn bên trong, nó sẽ kích thích sóng điện từ ngang (sóng TEM) trong môi trường cách điện giữa dây dẫn bên trong và bên ngoài. Năng lượng điện từ này được giới hạn nghiêm ngặt trong không gian đồng trục, ngăn chặn hiệu quả sự mất bức xạ tín hiệu và nhiễu từ bên ngoài. Giao diện cơ học của đầu nối đảm bảo tính liên tục của dây dẫn và kết hợp trở kháng thông qua tiếp xúc chính xác, ngăn ngừa phản xạ tín hiệu tại điểm kết nối do thay đổi trở kháng, cuối cùng đảm bảo truyền tín hiệu tần số cao ổn định giữa các thiết bị. Thiết kế cấu trúc này cho phép các đầu nối đồng trục RF duy trì tính toàn vẹn tín hiệu tuyệt vời ngay cả trong môi trường tần số cao ở mức gigahertz.

Thiết kế lõi của đầu nối đồng trục RF dựa trên lý thuyết đường truyền đồng trục, sử dụng sự phân bố trường điện từ giữa dây dẫn bên trong và bên ngoài để truyền tín hiệu:

Dây dẫn trung tâm (dây dẫn bên trong): Truyền tín hiệu tần số cao và thường được làm bằng vật liệu đồng hoặc mạ vàng để giảm tổn thất điện trở.
Dây dẫn bên ngoài (tấm chắn): Bao bọc dây dẫn bên trong, cung cấp lớp chắn điện từ để tránh nhiễu tín hiệu và rò rỉ bức xạ.
Môi trường cách điện (lớp điện môi): Tách các dây dẫn bên trong và bên ngoài, duy trì trở kháng ổn định (thường là 50Ω hoặc 75Ω) và giảm phản xạ tín hiệu.
Cơ chế kết nối: Sử dụng đầu nối có ren (ví dụ: SMA), đầu nối gắn vào (ví dụ: BNC) hoặc đầu nối kéo đẩy (ví dụ: MCX) để đảm bảo độ ổn định cơ học và tiếp xúc điện tốt.

Khi các đầu nối được kết nối đúng cách, tín hiệu sẽ được truyền qua dây dẫn bên trong và dây dẫn bên ngoài tạo thành một vòng kín, đảm bảo tính liên tục trở kháng trong quá trình truyền tín hiệu và giảm tỷ lệ sóng đứng (VSWR) cũng như suy hao chèn.

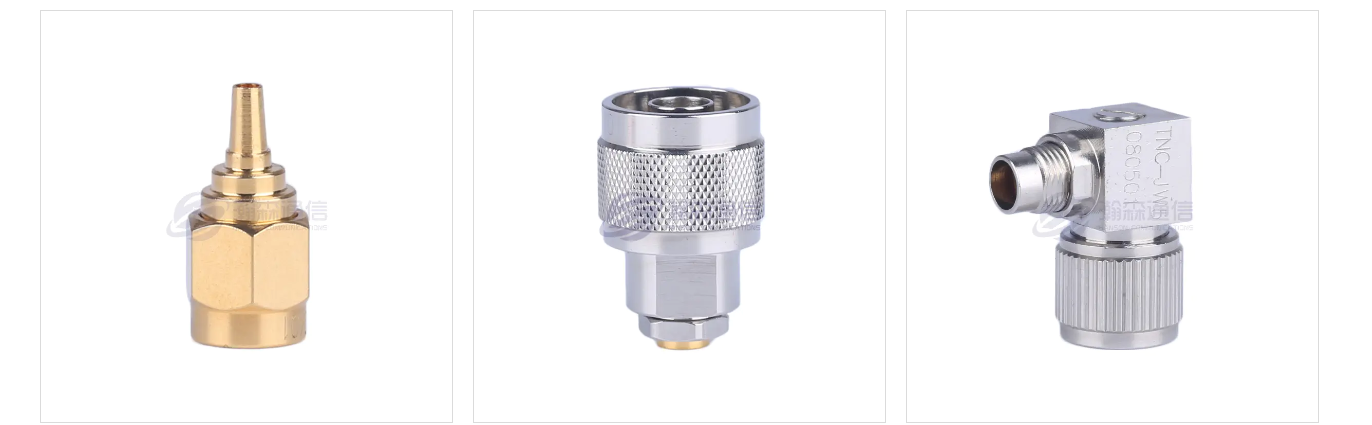

2.Tính năng và ưu điểm của đầu nối đồng trục RF
Đầu nối đồng trục RF, là thành phần cốt lõi của truyền tín hiệu tần số cao, đã cho thấy những lợi thế đáng kể về hiệu suất, độ tin cậy và khả năng thích ứng nhờ cấu trúc và thiết kế vật liệu độc đáo. Ưu điểm của nó chủ yếu được thể hiện ở các khía cạnh sau:

(1). Hiệu suất truyền tần số cao
Vùng phủ sóng băng rộng: hỗ trợ dải tần cực rộng từ sóng DC đến sóng milimet (trên 40GHz), đáp ứng nhu cầu của các ứng dụng tần số cao như 5G và truyền thông vệ tinh.
Suy hao chèn thấp: sử dụng vật liệu có tính dẫn điện cao (chẳng hạn như dây dẫn bên trong mạ vàng) và vật liệu cách nhiệt có tổn thất điện môi thấp để giảm đáng kể sự suy giảm tín hiệu.
Kết hợp trở kháng tuyệt vời: trở kháng đặc tính 50Ω hoặc 75Ω được kiểm soát chặt chẽ giúp giảm thiểu phản xạ tín hiệu.
(2). Độ tin cậy và ổn định
Che chắn điện từ mạnh: cấu trúc che chắn kim loại nhiều lớp (như khóa ren, vỏ kim loại) ngăn chặn hiệu quả nhiễu điện từ (EMI) và rò rỉ RF.
Độ bền cơ học cao: giao diện tiếp xúc được gia công chính xác (như thiết kế chốt đàn hồi) đảm bảo tiếp xúc ổn định sau hàng nghìn lần cắm và rút. Khả năng thích ứng với môi trường rộng: Có sẵn các phương pháp xử lý đặc biệt tùy chọn như chống thấm nước (IP67), chịu nhiệt độ cao (-65oC ~ 165oC) và chống phun muối, giúp nó phù hợp với các môi trường khắc nghiệt như quân sự và hàng không vũ trụ.
(3). Thiết kế đa dạng thích ứng với nhiều tình huống
Các loại giao diện phong phú: bao gồm ren (SMA, N-type), snap-on (BNC), push-pull (MCX/MMCX), v.v., để đáp ứng các yêu cầu cài đặt khác nhau.
Công suất nguồn linh hoạt: Có thể tùy chỉnh từ công suất thấp đến công suất cao ở mức kilowatt, thích ứng với các tình huống tải khác nhau như trạm gốc truyền thông và radar.
Xu hướng thu nhỏ: Với sự phát triển của 5G và Internet vạn vật, các đầu nối vi mô đạt được hiệu suất truyền tải cao trong không gian hạn chế.
(4). Tiện lợi và tiêu chuẩn hóa
Thiết kế kết nối nhanh: Ví dụ, thao tác gắn bằng một tay của một số sản phẩm có thể cải thiện đáng kể hiệu quả lắp đặt.
Khả năng tương thích tiêu chuẩn quốc tế: Tuân thủ các tiêu chuẩn quốc tế như MIL-STD và IEC để đảm bảo khả năng thay thế chung với các giao diện thiết bị chính thống.
(5) Ứng dụng rộng rãi
Từ thiết bị điện tử tiêu dùng (ăng-ten điện thoại di động) đến các ứng dụng công nghiệp (mô-đun RF trạm gốc) đến các lĩnh vực công nghệ cao (ra-đa mảng pha, tải trọng vệ tinh), đầu nối đồng trục RF đã trở thành thành phần cơ bản trong các ngành công nghiệp như truyền thông không dây, thử nghiệm và đo lường, cũng như khoa học và công nghệ quốc phòng nhờ độ trung thực tín hiệu và độ bền môi trường của chúng.

Đầu nối đồng trục RF, thông qua sự tích hợp sâu sắc của khoa học vật liệu, cơ học chính xác và thiết kế điện từ, đạt được các yêu cầu cốt lõi về "tổn thất thấp, khả năng che chắn cao và tuổi thọ cao" trong truyền tín hiệu tần số cao và là sự đảm bảo chính cho hoạt động hiệu quả và đáng tin cậy của các hệ thống điện tử hiện đại.

Đầu nối đồng trục RF được sử dụng rộng rãi trong các ngành đòi hỏi truyền tín hiệu tần số cao:
Truyền thông: Kết nối bộ tiếp sóng ăng-ten cho các trạm gốc 5G, truyền thông cáp quang và truyền thông vệ tinh.
Hàng không vũ trụ & Quốc phòng: Kết nối có độ tin cậy cao cho hệ thống radar, dẫn đường tên lửa và thiết bị liên lạc trên không.
Kiểm tra & Đo lường: Hiệu chuẩn và kiểm tra tín hiệu cho các thiết bị như máy phân tích mạng vectơ (VNA) và máy phân tích phổ.
Điện tử tiêu dùng: Mô-đun RF cho bộ định tuyến Wi-Fi, điện thoại thông minh (chẳng hạn như giao diện ăng-ten) và thiết bị Internet of Things (IoT).
Thiết bị y tế: Truyền tín hiệu cho cuộn dây tần số vô tuyến MRI và thiết bị trị liệu vi sóng.
Ô tô: Kết nối tín hiệu cho radar trên xe (như radar sóng milimet) và hệ thống định vị GPS.

3. Cách chọn đầu nối đồng trục RF phù hợp
Việc chọn đầu nối đồng trục RF phù hợp đòi hỏi phải xem xét nhiều yếu tố, bao gồm hiệu suất điện, đặc tính cơ học, khả năng tương thích với môi trường và tình huống ứng dụng.

(1). Làm rõ các yêu cầu về hiệu suất điện
Dải tần hoạt động: Giới hạn tần số trên được hỗ trợ bởi các đầu nối khác nhau khác nhau đáng kể (ví dụ: BNC 4 GHz, SMA 18 GHz và đầu nối 2,92 mm lên đến 40 GHz). Việc kết hợp dải tần tín hiệu của hệ thống là điều cần thiết.
Phối hợp trở kháng: Hệ thống thông tin liên lạc thường sử dụng 50 Ω (ví dụ: trạm gốc và radar), trong khi hệ thống truyền video thường sử dụng 75 Ω (ví dụ: thiết bị phát sóng). Chọn sai trở kháng có thể dẫn đến phản xạ tín hiệu.
Suy hao chèn và VSWR: Đối với các ứng dụng tần số cao (ví dụ: sóng milimet), các thiết kế tổn hao thấp (ví dụ: đầu nối điện môi không khí) được ưu tiên và VSWR phải càng gần 1:1 càng tốt.
Xử lý nguồn điện: Đối với các ứng dụng công suất cao (ví dụ: máy phát radar), hãy chọn đầu nối loại 7/16 hoặc loại N để tránh hỏng hóc do quá nóng.

(2). Đánh giá các đặc tính cơ học và giao diện
Kiểu kết nối:
Đầu nối có ren (SMA, loại N): Được ưu tiên cho môi trường có độ rung cao (ví dụ: thiết bị trong xe và trên không) do khả năng chống nới lỏng cao. Đầu nối gắn vào (BNC): Thích hợp cho các tình huống thử nghiệm yêu cầu cắm và rút phích cắm thường xuyên (ví dụ: máy hiện sóng trong phòng thí nghiệm). Chúng rất tiện lợi khi sử dụng nhưng dễ bị rơi ra.
Đầu nối cực nhỏ (MMCX, MCX): Giải pháp nhỏ gọn cho các thiết bị có không gian hạn chế (ví dụ: mô-đun điện thoại thông minh).
Tuổi thọ của trình cắm: Đầu nối cấp công nghiệp thường có tuổi thọ hơn một nghìn chu kỳ cắm và rút, trong khi đầu nối cấp tiêu dùng chỉ có thể tồn tại được vài trăm chu kỳ.
Khả năng tương thích của cáp: Xác nhận rằng giao diện đầu nối phù hợp với loại cáp đồng trục và đường kính dây.

(3). Xem xét khả năng thích ứng với môi trường
Xếp hạng bảo vệ: Môi trường ngoài trời hoặc ẩm ướt yêu cầu xếp hạng chống nước IP67 trở lên (ví dụ: giao diện ăng-ten của trạm gốc 5G).
Khả năng chống nhiệt độ và ăn mòn: Các ứng dụng hàng không vũ trụ hoặc quân sự yêu cầu khả năng chịu nhiệt độ cao (-65°C đến 200°C) và khả năng chống phun muối (ví dụ: thép không gỉ mạ vàng).
Chống rung/sốc: Các nền tảng di động như xe cộ và máy bay yêu cầu đầu nối có cơ chế khóa (ví dụ: SMA ba vít) hoặc thiết kế tiếp xúc lò xo.

(4). Phù hợp với kịch bản ứng dụng
Thiết bị liên lạc: Các trạm gốc 5G thích đầu nối loại N (công suất cao) và SMA (thu nhỏ). Dải sóng milimet yêu cầu đầu nối loại 2,92mm hoặc K.
Kiểm tra và Đo lường: Sử dụng các đầu nối chính xác (chẳng hạn như 3,5mm) để kiểm tra tần số cao nhằm tránh các lỗi do các đầu nối có độ chính xác thấp như BNC gây ra.
Điện tử tiêu dùng: Các mô-đun Wi-Fi thường sử dụng đầu nối U.FL (siêu thu nhỏ), nhưng cần có sự cân bằng giữa chi phí và tình trạng mất tín hiệu.
Quân sự/Hàng không vũ trụ: Chọn những mẫu có độ tin cậy cao với vỏ hoàn toàn bằng kim loại và các điểm tiếp xúc mạ vàng đáp ứng tiêu chuẩn MIL-STD-348.

(5). Các yếu tố quan trọng khác
Chi phí và thời gian thực hiện: Các đầu nối cao cấp (chẳng hạn như đầu nối sóng milimet) đắt tiền, vì vậy hãy cân nhắc ngân sách của bạn và sự ổn định của chuỗi cung ứng.
Mức độ tiêu chuẩn hóa: Ưu tiên các đầu nối phổ thông (chẳng hạn như SMA) để tránh các kiểu đầu nối thích hợp có thể gây khó khăn khi bảo trì.
Phương pháp lắp: Gắn PCB, lắp bảng điều khiển hoặc kết nối cáp trực tiếp yêu cầu các cấu hình khác nhau (chẳng hạn như đầu nối góc vuông hoặc đầu nối thẳng).

Ví dụ về quy trình lựa chọn
Xác định yêu cầu: Ví dụ: Bộ vô tuyến trạm gốc nhỏ 5G, tần số 3,5 GHz, lắp đặt ngoài trời, chống thấm nước.
Thông số sàng lọc:
Tần số: 3,5 GHz → Có thể chấp nhận loại SMA hoặc loại N.
Môi trường: Chống nước IP67 → Chọn loại N (con dấu ren đáng tin cậy hơn).
Công suất: Trung bình → Loại N cung cấp biên độ công suất dồi dào.
Xác minh khả năng tương thích: Xác nhận rằng đầu nối loại N khớp với các cáp hiện có (chẳng hạn như LMR-400) và cổng thiết bị.

4. Các vấn đề thường gặp của Đầu nối đồng trục RF
Khi sử dụng lâu dài, đầu nối đồng trục RF có thể phát sinh nhiều vấn đề khác nhau do các yếu tố như thiết kế, lắp đặt và các yếu tố môi trường ảnh hưởng đến chất lượng truyền tín hiệu. Các vấn đề thường gặp với đầu nối đồng trục RF thường liên quan đến phối hợp trở kháng, độ bền cơ học, hiệu quả che chắn và khả năng thích ứng với môi trường. Tỷ lệ hỏng hóc của sản phẩm có thể được giảm bớt thông qua lựa chọn phù hợp (ví dụ: tần số và công suất phù hợp), lắp đặt tiêu chuẩn hóa (ví dụ: điều khiển mô-men xoắn) và bảo trì thường xuyên (ví dụ: làm sạch bề mặt tiếp xúc).

（1). Mất tín hiệu cao hoặc hiệu suất truyền thấp
Nguyên nhân có thể:
Trở kháng đầu nối không khớp (ví dụ: trộn các thiết bị 50Ω và 75Ω).
Đầu nối hoặc cáp bị lão hóa, dây dẫn bị oxy hóa và tiếp xúc kém.
Các kết nối bị lỏng hoặc bị siết chặt một phần, gây phản xạ tín hiệu.
Sử dụng đầu nối hoặc cáp chất lượng thấp dẫn đến mất tín hiệu chèn quá mức.

Giải pháp:
Đảm bảo rằng tất cả các đầu nối và cáp trong hệ thống đều có trở kháng ổn định (thường là 50Ω hoặc 75Ω).
Kiểm tra bề mặt tiếp xúc của đầu nối xem có bị oxy hóa hoặc nhiễm bẩn không, đồng thời làm sạch hoặc thay thế nếu cần.
Sử dụng cờ lê lực để siết chặt các đầu nối ren (ví dụ: SMA, loại N) theo mômen xoắn tiêu chuẩn. Chọn cáp có tổn thất thấp và đầu nối hiệu suất cao (chẳng hạn như các điểm tiếp xúc mạ vàng).

（2). Nhiễu tín hiệu hoặc nhiễu lớn
Nguyên nhân có thể:
Che chắn đầu nối kém, cho phép nhiễu điện từ (EMI) xuyên qua.
Tiếp đất kém của vỏ đầu nối, gây nhiễu chế độ chung.
Gần các nguồn bức xạ điện từ mạnh (chẳng hạn như động cơ và bộ biến tần).
Cáp hoặc đầu nối bị hỏng, tấm chắn bị hỏng.

Giải pháp:
Chọn các đầu nối có vỏ hoàn toàn bằng kim loại và hiệu quả che chắn cao.
Đảm bảo rằng vỏ đầu nối được nối đất đúng cách với khung thiết bị.
Sử dụng cáp đồng trục có lớp bảo vệ kép hoặc cáp đồng trục có lớp bảo vệ ba lớp để tăng cường khả năng chống nhiễu.
Kiểm tra cáp xem có bị hư hỏng không và thay thế nếu cần thiết.

（3). Đầu nối lỏng lẻo hoặc tiếp xúc kém
Nguyên nhân có thể:
Hao mòn cơ học do cắm và rút phích cắm quá mức (chẳng hạn như lò xo BNC bị hỏng).
Các sợi chỉ không được siết chặt đúng cách trong môi trường rung hoặc sốc (chẳng hạn như trong xe cộ hoặc máy bay).
Các đầu nối nam và nữ của đầu nối không khớp hoặc có dung sai quá cao.

Giải pháp:
Đối với các tình huống cắm và rút thường xuyên, hãy chọn đầu nối có tuổi thọ dài (chẳng hạn như đầu nối SMA có xếp hạng trình cắm 5000 chu kỳ). Sử dụng đầu nối có cơ chế khóa (chẳng hạn như SMA ba vít) trong môi trường rung.

Đảm bảo rằng các kiểu đầu nối khớp nhau; tránh trộn lẫn các nhãn hiệu hoặc thông số kỹ thuật khác nhau.

（4). Hư hỏng đầu nối (ví dụ: gãy, biến dạng)
Nguyên nhân có thể:
Ứng suất cơ học quá mức (ví dụ: cáp bị uốn cong quá mức, dẫn đến gãy các mối hàn của đầu nối).
Sử dụng dụng cụ lắp đặt không đúng cách dẫn đến lỏng ren của vỏ.
Lão hóa vật liệu hoặc ăn mòn do môi trường (ví dụ: phun muối, nhiệt độ cao).

Giải pháp:
Tránh tác dụng lực ngang lên đầu nối trong khi lắp đặt và sử dụng đầu nối góc vuông để giảm thiểu hiện tượng uốn cong.
Sử dụng các công cụ chuyên dụng (ví dụ: cờ lê lực) để lắp các đầu nối ren.
Chọn vật liệu chống ăn mòn (ví dụ: thép không gỉ mạ vàng) cho môi trường khắc nghiệt.

（5). Trở kháng gián đoạn dẫn đến phản xạ tín hiệu
Nguyên nhân có thể:
Trở kháng không khớp giữa đầu nối và cáp (ví dụ: đầu nối 50Ω với cáp 75Ω).
Khiếm khuyết cấu trúc bên trong của đầu nối (ví dụ: lớp điện môi không đồng đều).
Việc kết nối đầu nối không hoàn chỉnh, dẫn đến các khe hở không khí.

Giải pháp:
Đảm bảo trở kháng nhất quán trên toàn bộ đường truyền (bao gồm đầu nối, cáp và thiết bị). Chọn các đầu nối có gia công có độ chính xác cao (chẳng hạn như các đầu nối được chỉ định trong tiêu chuẩn quân sự MIL-STD-348).

Siết chặt hoàn toàn đầu nối để tránh dao động trở kháng do lệch trục.

（6). Lỗi hiệu suất chống thấm nước
Nguyên nhân có thể:
Con dấu chống thấm nước đã cũ hoặc bị hư hỏng.
Các sợi chỉ không được siết chặt hoặc chất bịt kín đã hết hạn.
Thiết kế đầu nối không phù hợp với môi trường ẩm ướt.

Giải pháp:
Kiểm tra các con dấu thường xuyên. Đối với các ứng dụng ngoài trời, hãy chọn đầu nối có xếp hạng IP67 trở lên.
Sử dụng băng chống thấm hoặc silicone để tăng cường độ kín.
Chọn các mẫu chống nước có vòng chữ O (chẳng hạn như đầu nối chống nước loại N).

（7). Các vấn đề cộng hưởng trong các ứng dụng tần số cao
Nguyên nhân có thể:
Đầu nối thể hiện sự cộng hưởng ký sinh ở tần số cao (ví dụ: lỗi thiết kế).
Đầu nối và bố trí PCB không khớp nhau, tạo ra sóng đứng.

Giải pháp:
Chọn đầu nối hỗ trợ tần số cao hơn (ví dụ: 2,92mm thay vì SMA).
Tối ưu hóa việc kết hợp trở kháng PCB để tránh sự gián đoạn về chiều dài đường truyền.

Bảng tóm tắt các sự cố thường gặp với đầu nối đồng trục RF:

5. Tiêu chuẩn bảo trì cho đầu nối đồng trục RF
Hiệu suất của đầu nối đồng trục RF ảnh hưởng trực tiếp đến chất lượng truyền tín hiệu nên cần phải bảo trì thường xuyên để đảm bảo hoạt động ổn định lâu dài. Sau đây là các tiêu chuẩn bảo trì chính và thông số kỹ thuật vận hành:

(1). Kiểm tra và vệ sinh thường xuyên
Kiểm tra bề ngoài: Kiểm tra xem vỏ đầu nối có bị biến dạng, nứt hoặc bị ăn mòn (chẳng hạn như rỉ sét, oxy hóa) hay không, đặc biệt là các bộ phận kim loại và vòng đệm.
Làm sạch bề mặt tiếp xúc: Dùng cồn khan và vải không dệt lau sạch dây dẫn bên trong và các chân cắm để loại bỏ lớp oxit, bụi hoặc dầu. Tránh sử dụng vật liệu mài mòn (chẳng hạn như giấy nhám) để tránh làm hỏng lớp mạ.
Xác nhận trạng thái giao diện: Đảm bảo rằng đầu nối dương và âm được cắm trơn tru, không bị lỏng hoặc lệch. Các đầu nối ren (như SMA, loại N) nên kiểm tra xem ren có còn nguyên vẹn hay không để tránh bị trượt.

Quy trình vệ sinh
Thao tác tắt nguồn: Đảm bảo thiết bị đã tắt nguồn để tránh hư hỏng do tĩnh điện.
Làm sạch vật lý: Sử dụng súng hơi để loại bỏ tạp chất lớn, sau đó lau nhẹ các bề mặt tiếp xúc bằng tăm bông nhúng cồn.
Xử lý oxy hóa: Nếu lớp phủ bị oxy hóa (ví dụ: bị đen), hãy đánh bóng nhẹ bằng cục tẩy hoặc chất tẩy rửa chuyên dụng.
Sấy khô: Phơi khô hoặc sấy khô ở nhiệt độ thấp (<60°C) để tránh cặn cồn.

(2). Kiểm tra hiệu suất điện
Xác minh khớp trở kháng: Sử dụng máy phân tích mạng hoặc TDR (máy đo phản xạ miền thời gian) để phát hiện tính liên tục trở kháng của đầu nối và cáp nhằm đảm bảo không có thay đổi đột ngột (VSWR ≤ 1,5 là tốt nhất). Giám sát suy hao chèn: Các ứng dụng tần số cao yêu cầu kiểm tra suy hao tín hiệu thường xuyên. Nếu tổn thất tăng bất thường (ví dụ: vượt quá 20% giá trị danh nghĩa), cần kiểm tra xem đầu nối hoặc cáp có vấn đề về lão hóa hay không. Kiểm tra hiệu quả che chắn: Sử dụng máy kiểm tra rò rỉ RF hoặc đầu dò trường gần để kiểm tra hiệu suất che chắn đầu nối nhằm đảm bảo không có rò rỉ điện từ.

(3). Bảo trì hiệu suất cơ khí
Thông số kỹ thuật hoạt động cắm và kéo: Tránh cắm và rút thô. Các đầu nối gắn vào (chẳng hạn như BNC) cần nhấn vào kẹp trước khi rút ra. Các đầu nối ren phải được siết chặt bằng cờ lê lực theo mômen xoắn tiêu chuẩn (chẳng hạn như SMA khuyến nghị 0,5 ~ 0,8N·m).
Các biện pháp chống lỏng: Trong môi trường rung động (chẳng hạn như thiết bị gắn trên xe hoặc trên không), các đầu nối ren cần được trang bị keo chống lỏng hoặc vòng đệm khóa và phải thường xuyên kiểm tra trạng thái siết chặt.
Bảo vệ cáp: Tránh uốn cong cáp quá mức (bán kính uốn tối thiểu ≥ 5 lần đường kính ngoài của cáp) để tránh các mối hàn đầu nối bị đứt hoặc lớp che chắn bị hư hỏng.

(4). Bảo trì khả năng thích ứng môi trường
Xử lý chống thấm nước và chống ẩm: Đầu nối chống nước (IP67 trở lên) sử dụng ngoài trời hoặc trong môi trường ẩm ướt cần thường xuyên kiểm tra độ đàn hồi của vòng đệm và thay thế kịp thời sau khi lão hóa; giao diện không thấm nước có thể được phủ bằng mỡ silicon để tăng cường bảo vệ.
Bảo trì chống ăn mòn: Trong môi trường phun muối, axit và kiềm, hãy sử dụng các đầu nối vỏ bằng thép không gỉ hoặc mạ vàng và lau bề mặt kim loại bằng chất ức chế rỉ sét thường xuyên. Khả năng thích ứng nhiệt độ: Trong môi trường nhiệt độ cao (chẳng hạn như các đơn vị tần số vô tuyến của trạm gốc), cần đảm bảo rằng vật liệu điện môi của đầu nối (chẳng hạn như PTFE) không bị biến dạng. Trong môi trường nhiệt độ thấp (chẳng hạn như thiết bị Bắc Cực), cần tránh hiện tượng nứt giòn các bộ phận bằng nhựa.

(5). Quản lý cuộc sống và chu kỳ thay thế
Giám sát tuổi thọ phích cắm: Ghi lại số lần cắm và rút tần số cao và thay thế trước khi tuổi thọ sắp đến gần.
Thay thế các bộ phận bị lão hóa: Khi tiếp xúc kém, hư hỏng lớp che chắn hoặc suy giảm hiệu suất cách điện, đầu nối phải được thay thế và cấm tái sử dụng sau khi sửa chữa.
Tiêu chuẩn hóa phụ tùng: Nên sử dụng các đầu nối cùng nhãn hiệu và kiểu dáng càng nhiều càng tốt trong cùng một hệ thống để tránh các vấn đề tương thích do sử dụng hỗn hợp gây ra.

Bảng chu trình thay thế và quản lý tuổi thọ đầu nối đồng trục RF:

(6). Tài liệu và hồ sơ
Nhật ký bảo trì: Ghi lại ngày của mỗi lần kiểm tra, dữ liệu thử nghiệm (chẳng hạn như VSWR, tổn thất chèn) và mô hình bộ phận thay thế để dễ dàng phân tích truy xuất nguồn gốc.
Thư viện trường hợp lỗi: Tổng hợp các lỗi điển hình (như điện trở cao do oxy hóa, lỏng do rung) để tối ưu hóa các chiến lược bảo trì phòng ngừa.

6. Cách kéo dài tuổi thọ của đầu nối đồng trục RF
Đầu nối đồng trục RF là thành phần chính để truyền tín hiệu tần số cao và tuổi thọ của chúng ảnh hưởng trực tiếp đến độ ổn định của hệ thống. Tuổi thọ sử dụng của chúng có thể được kéo dài thông qua việc lựa chọn, lắp đặt, sử dụng và bảo trì hợp lý.

(1). Lựa chọn và kết hợp đúng
Phù hợp với tần số và nguồn điện: Chọn các đầu nối đáp ứng các yêu cầu về công suất và tần số hoạt động của hệ thống (ví dụ: loại N được ưu tiên cho các trạm gốc 5G và SMA được ưu tiên cho thử nghiệm tần số cao).
Tính nhất quán của trở kháng: Đảm bảo rằng trở kháng của đầu nối, cáp và thiết bị là nhất quán (thường là 50Ω hoặc 75Ω) để tránh suy giảm hiệu suất do phản xạ tín hiệu.
Khả năng thích ứng với môi trường: Nên chọn đối với môi trường ngoài trời hoặc khắc nghiệt (nhiệt độ cao, phun muối, rung), chống thấm nước (IP67), chống ăn mòn (thép không gỉ mạ vàng) hoặc đầu nối gia cố.

(2). Lắp đặt tiêu chuẩn các đầu nối đồng trục RF
1) Chuẩn bị trước khi cài đặt
Kiểm tra tính tương thích của đầu nối và cáp.
Xác nhận rằng kiểu đầu nối (ví dụ: SMA, Loại N) tương thích với loại cáp (ví dụ: RG-58, LMR-400).
Xác minh rằng trở kháng (50Ω/75Ω), dải tần số và khả năng xử lý nguồn điện có đáp ứng yêu cầu hay không.
Kiểm tra tính toàn vẹn của thành phần.
Kiểm tra vỏ, ren và chốt của đầu nối xem có bị biến dạng, nứt hoặc oxy hóa không.
Đảm bảo rằng tấm chắn cáp không bị hư hỏng và dây dẫn bên trong không bị cong hoặc đứt.
Làm sạch các bộ phận tiếp xúc.
Dùng cồn khan và vải không dệt để làm sạch dây dẫn bên trong và giắc cắm để loại bỏ dầu, bụi bẩn hoặc oxy hóa.
Không dùng giấy nhám hoặc vật cứng để làm xước các điểm tiếp xúc mạ vàng/bạc.

2) Thông số kỹ thuật của đầu nối và lắp ráp cáp
Tước và xử lý trước cáp
Sử dụng công cụ tuốt chuyên dụng để tuốt vỏ cáp, tấm chắn và lớp cách điện theo chiều dài mà đầu nối yêu cầu.
Đảm bảo dây dẫn bên trong có độ dài thích hợp, tránh độ dài quá mức (ví dụ: uốn cong) hoặc dài quá mức (ví dụ: tiếp xúc kém). Hoạt động hàn hoặc uốn
Đầu nối hàn:
Sử dụng mỏ hàn có nhiệt độ không đổi (nhiệt độ khuyến nghị: 300-350°C) và hoàn thành quá trình hàn nhanh chóng để tránh quá nhiệt và làm hỏng chất điện môi.
Các mối hàn phải nhẵn và không có gờ để tránh đoản mạch hoặc thay đổi trở kháng.
Đầu nối uốn:
Sử dụng dụng cụ uốn phù hợp để đảm bảo áp lực uốn đều và tiếp xúc an toàn giữa tấm chắn và vỏ.
Kiểm tra sau lắp ráp:
Sử dụng đồng hồ vạn năng để kiểm tra tính liên tục và xác nhận không có hiện tượng đoản mạch hoặc đứt mạch.
Kéo nhẹ cáp để kiểm tra độ ổn định cơ học của đầu nối và cáp.

3) Gắn và cố định đầu nối
Căn chỉnh và kết nối: Đảm bảo các đầu nối dương và âm được căn chỉnh chặt chẽ để tránh uốn cong hoặc làm hỏng các chốt do lắp lệch.
Các đầu nối dạng đẩy (chẳng hạn như BNC) sẽ khóa bằng tiếng tách có thể nghe được. Các đầu nối có ren (chẳng hạn như SMA) phải được siết chặt bằng tay trước khi siết chặt. Siết chặt các đầu nối có ren
Dùng cờ lê lực để siết chặt theo mô men xoắn tiêu chuẩn (ví dụ):
Đầu nối SMA: 0,5-0,8 N·m
Đầu nối loại N: 1,0-1,5 N·m
Không siết quá chặt để tránh làm hỏng ren hoặc làm biến dạng vật liệu in.
Biện pháp chống nới lỏng
Trong môi trường rung động (chẳng hạn như môi trường sử dụng trên xe cộ hoặc máy bay), các đầu nối ren phải được trang bị vòng đệm lò xo hoặc chất kết dính chống lỏng.
Các đầu nối gắn vào (chẳng hạn như BNC) có thể được bọc bằng băng chống lỏng để tăng cường khả năng giữ chặt.

4) Các biện pháp phòng ngừa trong quá trình vận hành
Quy trình cắm và rút phích cắm
Không cắm hoặc rút phích cắm khi đang bật nguồn: Tín hiệu tần số cao có thể gây ra hồ quang điện và làm hỏng bề mặt tiếp xúc.
Khi rút phích cắm: Đối với các đầu nối gắn vào, hãy ấn chặt vào kẹp; đối với đầu nối có ren, hãy nới lỏng chúng hoàn toàn trước khi ngắt kết nối.
Tránh căng thẳng cơ học
Khi định tuyến cáp, cho phép bán kính uốn cong ( ≥5 lần đường kính cáp) để tránh ứng suất ở đế đầu nối.
Dùng dây buộc hoặc kẹp cáp để cố định dây cáp để tránh bị treo lủng lẳng. Khả năng thích ứng môi trường
Môi trường ẩm ướt: Sau khi lắp đặt các đầu nối chống thấm nước (IP67), hãy kiểm tra xem vòng đệm đã được siết chặt chắc chắn chưa.
Môi trường nhiệt độ cao: Tránh để đầu nối tiếp xúc lâu với nhiệt độ quá cao (ví dụ: chất điện môi PTFE được giới hạn ở 165°C).

5) Xác minh và kiểm tra sau cài đặt
Kiểm tra hiệu suất điện
Sử dụng máy phân tích mạng để đo tỷ lệ sóng đứng (VSWR); giá trị bình thường phải là 1,5.
Đo tổn thất chèn. Nếu bất thường, hãy kiểm tra tiếp xúc kém hoặc hư hỏng cáp.
Kiểm tra độ ổn định cơ học
Lắc nhẹ đầu nối để xác nhận không có hiện tượng lỏng lẻo hoặc có tiếng ồn bất thường.
Thực hiện kiểm tra độ rung (ví dụ: quét tần số 5-500Hz) trong môi trường rung.

(3). Vệ sinh và bảo trì thường xuyên
Vệ sinh bề mặt tiếp xúc: Thường xuyên vệ sinh dây dẫn bên trong và các chân cắm bằng cồn khan và vải không dệt để loại bỏ lớp oxit hoặc bụi bẩn. Tránh sử dụng vật liệu mài mòn (chẳng hạn như giấy nhám) để tránh làm hỏng lớp mạ vàng/bạc. Kiểm tra độ kín: Các đầu nối chống nước cần thường xuyên kiểm tra xem vòng chữ O hoặc chất bịt kín có bị lão hóa hay không và thay thế nếu cần thiết. Kiểm tra lớp bảo vệ: Đảm bảo lớp bảo vệ cáp không bị hỏng để tránh nhiễu điện từ (EMI) ảnh hưởng đến chất lượng tín hiệu.

(4). Tránh thiệt hại về môi trường
Chống ẩm và ăn mòn:
Nên sử dụng các đầu nối vỏ mạ vàng hoặc thép không gỉ trong môi trường ẩm ướt hoặc phun muối và nên bôi chất ức chế rỉ sét thường xuyên.
Các đầu nối không thấm nước có thể được bảo vệ tạm thời bằng ống co nhiệt hoặc băng chống thấm.
Quản lý nhiệt độ:
Trong môi trường nhiệt độ cao (chẳng hạn như các thiết bị tần số vô tuyến của trạm gốc), hãy đảm bảo rằng vật liệu điện môi của đầu nối (chẳng hạn như PTFE) không bị biến dạng.
Trong môi trường nhiệt độ cực thấp (chẳng hạn như thiết bị Bắc Cực), hãy tránh làm các bộ phận bằng nhựa bị nứt giòn.

(5). Quản lý sử dụng và cuộc sống hợp lý
Giảm việc cắm, rút ​​phích cắm thường xuyên:
Đối với các tình huống cắm và rút tần số cao (chẳng hạn như thiết bị kiểm tra), hãy chọn các mẫu có tuổi thọ cao (chẳng hạn như cắm và rút SMA hơn 5000 lần).
Nếu cần, hãy sử dụng bộ chuyển đổi hoặc cáp kéo dài để giảm số lần cắm và rút đầu nối chính.
Kiểm tra hiệu suất định kỳ:
Sử dụng máy phân tích mạng để phát hiện VSWR (tỷ lệ sóng đứng) và tổn thất chèn, đồng thời thay thế chúng kịp thời nếu có bất thường.
Chiến lược thay thế phụ tùng:
Thay thế trước khi đạt đến tuổi thọ cắm và rút danh nghĩa (chẳng hạn như SMA 5000 lần) hoặc khi xảy ra tiếp xúc kém.

(6) Ngăn ngừa lỗi
Tránh trộn lẫn các nhãn hiệu khác nhau:
Cố gắng sử dụng cùng một kiểu đầu nối trong cùng một hệ thống để tránh hao mòn do dung sai không khớp.
Duy trì nhật ký bảo trì:
Ghi lại từng thời gian bảo trì, dữ liệu kiểm tra và hồ sơ thay thế để hỗ trợ phân tích xu hướng cuộc sống.

7. Câu hỏi thường gặp về đầu nối đồng trục RF (FAQ)
(1). Tại sao đầu nối tiếp xúc kém?
Nguyên nhân có thể: Pin bị oxy hóa hoặc nhiễm bẩn (làm sạch bằng cồn). Chỉ không được siết chặt (SMA yêu cầu mô-men xoắn 0,5 ~ 0,8N·m). Hư hỏng cơ học (chẳng hạn như chân cắm bị cong, cần được thay thế).

(2). Làm thế nào để tránh mất tín hiệu quá mức?
Đảm bảo tính nhất quán trở kháng (50Ω/75Ω không trộn lẫn). Chọn cáp có tổn thất thấp (chẳng hạn như LMR-400). Thường xuyên vệ sinh bề mặt tiếp xúc để tránh hiện tượng oxy hóa. (3). Đầu nối của các nhãn hiệu khác nhau có thể được trộn lẫn không? Không nên! Sự khác biệt về dung sai giữa các nhãn hiệu khác nhau có thể gây ra: Tiếp xúc chốt kém. Gián đoạn trở kháng (tín hiệu phản xạ). Độ bền cơ học giảm (chẳng hạn như trượt chỉ).

(3). Làm thế nào để chọn đầu nối cho môi trường nhiệt độ cao?
Chọn PTFE chịu nhiệt độ cao làm vật liệu điện môi (giới hạn ở 165oC). Sử dụng vỏ thép không gỉ hoặc kim loại mạ vàng. Tránh các bộ phận bằng nhựa (dễ biến dạng).

(4) Làm thế nào để chọn đầu nối đồng trục RF?
Các yếu tố sau đây cần được xem xét:
Dải tần số: BNC (4GHz), SMA (18GHz), loại N (11GHz), 2,92mm (40GHz).
Phối hợp trở kháng: 50Ω (hệ thống truyền thông) hoặc 75Ω (truyền video).
Công suất nguồn: Để có công suất cao chọn loại N hoặc loại 7/16.
Yêu cầu về môi trường: Loại chống nước dùng ngoài trời (IP67), loại mạ vàng chống ăn mòn dùng cho quân sự.

(5) Làm thế nào để phát hiện lỗi đầu nối?
Kiểm tra bằng mắt: oxy hóa, biến dạng, vết nứt.
Kiểm tra đồng hồ vạn năng: độ dẫn điện và điện trở cách điện.
Máy phân tích mạng: đo VSWR và suy hao chèn.
Hướng dẫn khắc phục sự cố nhanh:

（6). Tại sao VSWR (tỷ lệ sóng đứng) quá cao?
Đầu nối và trở kháng của cáp không khớp.
Kết nối chưa được gắn hoàn toàn (có khe hở không khí).
Cáp hoặc đầu nối bị hỏng bên trong.
