Cách cài đặt đúng đầu nối đồng trục RF: Các bước và kỹ thuật

Đầu nối đồng trục RF là thành phần không thể thiếu trong hệ thống thông tin liên lạc, được sử dụng rộng rãi trong phát thanh truyền hình, truyền hình, liên lạc không dây, radar, liên lạc vệ tinh và các lĩnh vực khác. Các đầu nối này dùng để kết nối cáp đồng trục với thiết bị, đảm bảo chất lượng và độ ổn định của đường truyền tín hiệu. Việc lắp đặt đúng đầu nối đồng trục RF không chỉ có thể cải thiện hiệu suất tổng thể của hệ thống mà còn kéo dài tuổi thọ của thiết bị.

1. Cấu trúc cơ bản của Đầu nối đồng trục RF
Đầu nối đồng trục RF thường bao gồm các bộ phận chính sau:
Dây dẫn trung tâm: Phần lõi truyền tín hiệu, thường được làm bằng đồng hoặc các vật liệu dẫn điện khác.
Lớp cách điện: Cách ly dây dẫn trung tâm với dây dẫn bên ngoài, thường được làm bằng polyetylen hoặc các vật liệu khác có hằng số điện môi cao.
Dây dẫn bên ngoài: Thường được bện bằng dây đồng hoặc lá nhôm, đóng vai trò là dây nối đất để truyền dòng điện và che chắn chống nhiễu điện từ bên ngoài.
Đầu nối và vỏ: Cung cấp kết nối và bảo vệ vật lý, thường được làm bằng vật liệu kim loại (như đồng thau, thép không gỉ).

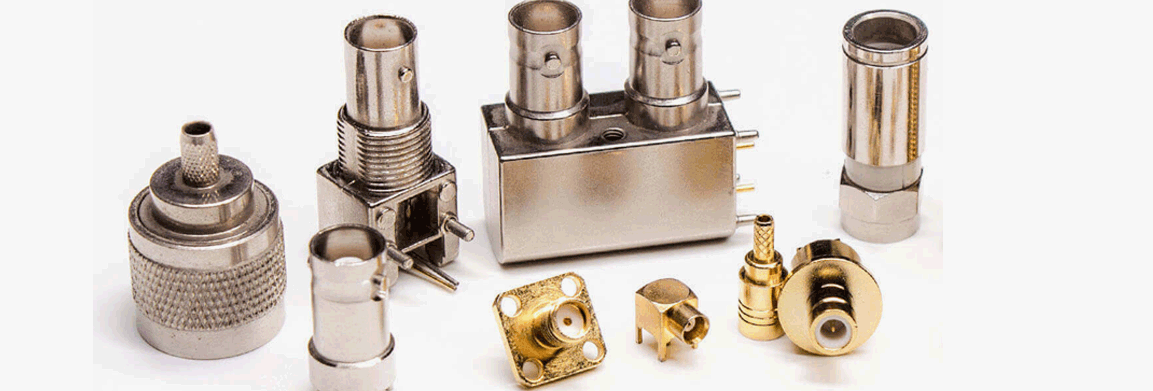

Các loại đầu nối đồng trục RF khác nhau, chẳng hạn như BNC, SMA, TNC, loại N, v.v., có cấu trúc hơi khác nhau, nhưng các nguyên tắc và bước cài đặt cơ bản đều giống nhau.

2. Các bước cài đặt đầu nối đồng trục RF
(1) Chuẩn bị dụng cụ và vật liệu
Trước khi cài đặt, hãy đảm bảo bạn có các công cụ và vật liệu sau:
Cáp đồng trục RF (chọn model và chiều dài phù hợp)
Đầu nối RF (chọn loại đầu nối phù hợp, chẳng hạn như BNC, SMA, v.v.)

Dụng cụ tuốt dây cáp: Dùng để loại bỏ lớp cách điện bên ngoài của dây cáp, làm lộ dây dẫn bên trong.
Công cụ uốn: Được sử dụng để kết nối chắc chắn đầu nối với cáp.
Dao thợ điện, tuốt dây: Dùng để tước chính xác lớp cách điện bên ngoài của cáp, làm lộ phần ruột dẫn bên trong.

(2) Tước lớp cách điện bên ngoài của cáp
Sử dụng dụng cụ tuốt cáp để tước lớp cách điện bên ngoài của cáp, để lộ dây dẫn bện bên trong và vật liệu cách điện. Chú ý độ chính xác trong quá trình tước để tránh làm hỏng dây dẫn bên trong hoặc lớp cách điện. Thông thường, chiều dài bị tước là chiều dài lắp đặt của đầu nối; vui lòng tham khảo các yêu cầu của đầu nối cụ thể đang được sử dụng để biết độ dài chính xác. Loại bỏ lớp bện bên ngoài: Nhẹ nhàng bóc lớp bện bên ngoài của cáp bằng dụng cụ và gập ra ngoài. Điều này đảm bảo một kết nối mặt đất tốt.
Để lộ dây dẫn giữa: Cẩn thận dùng dao tháo lớp cách điện bên trong để lộ dây dẫn giữa. Chiều dài của phần bị loại bỏ thường phụ thuộc vào yêu cầu thiết kế của đầu nối.

(3) Cắm cáp vào đầu nối
Cắm cáp đã chuẩn bị sẵn vào đầu cuối của đầu nối. Đảm bảo dây dẫn trung tâm được căn chỉnh chính xác và được lắp hoàn toàn vào lỗ bên trong của đầu nối, đồng thời lớp bện và dây dẫn bên ngoài tiếp xúc chắc chắn với vỏ ngoài của đầu nối.
Kiểm tra căn chỉnh trong quá trình cắm: Dây dẫn trung tâm phải lọt hoàn toàn vào lỗ dây dẫn trung tâm của đầu nối, đảm bảo không bị lệch. Dây dẫn bện bên ngoài phải tiếp xúc chắc chắn với vỏ đầu nối để đảm bảo kết nối đất thích hợp cho tín hiệu.

(4 ) Uốn đầu nối
Sử dụng dụng cụ uốn để uốn đầu nối. Bước này rất quan trọng để đảm bảo kết nối an toàn giữa đầu nối và cáp. Trong quá trình gấp mép, hãy đảm bảo rằng dụng cụ gấp mép tác dụng lực đồng đều, cố định chắc chắn đầu nối vào cáp đồng thời tránh làm hỏng cáp hoặc đầu nối.

Lực uốn: Lực uốn phải vừa phải, đảm bảo kết nối an toàn mà không nén quá mức vào cáp hoặc dây dẫn trung tâm.

Kiểm tra chất lượng uốn: Sau khi uốn, hãy kiểm tra xem đầu nối đã chắc chắn và không bị lỏng.

(5) Kiểm tra kết nối tổng thể của đầu nối
Sau khi uốn, hãy kiểm tra chất lượng kết nối giữa đầu nối và cáp. Xác nhận rằng dây dẫn trung tâm được kết nối chặt chẽ với lõi bên trong của đầu nối, dây dẫn bên ngoài tiếp xúc hoàn toàn với vỏ của đầu nối và không có hiện tượng rò rỉ tín hiệu.
Kiểm tra kết nối điện: Sử dụng đồng hồ vạn năng để đo kết nối điện của cáp nhằm đảm bảo không có hiện tượng hở mạch, đoản mạch.
Kiểm tra việc truyền tín hiệu: Nếu điều kiện cho phép, có thể sử dụng bộ tạo tín hiệu và máy hiện sóng để kiểm tra chất lượng truyền tín hiệu và kiểm tra tình trạng mất hoặc nhiễu tín hiệu.

(6) Hoàn tất kết nối và cung cấp bảo vệ
Sau khi kết nối xong, nếu cần, hãy sử dụng ống co nhiệt, băng keo hoặc vật liệu khác để bảo vệ kết nối cáp nhằm tránh nước, bụi ảnh hưởng đến chất lượng kết nối.
Sử dụng ống co nhiệt: Nếu cần chống thấm, hãy sử dụng ống co nhiệt để bịt kín đầu nối, đảm bảo kết nối không bị ảnh hưởng bởi độ ẩm hoặc ô nhiễm bên ngoài.

3. Mẹo cài đặt đầu nối đồng trục RF
(1) Chọn đầu nối và cáp phù hợp
Đảm bảo rằng thông số kỹ thuật của đầu nối phù hợp với cáp đang được sử dụng. Các loại đầu nối khác nhau (chẳng hạn như SMA, BNC, loại N, v.v.) phù hợp với các dải tần số và tình huống ứng dụng khác nhau. Chọn sai đầu nối có thể dẫn đến mất tín hiệu hoặc mất ổn định.

(2) Chú ý đến độ chính xác khi tuốt cáp
Khi tước lớp ngoài của cáp, hãy đảm bảo chiều dài bị tước vừa phải, tránh tước quá mức làm lộ quá nhiều dây dẫn trung tâm hoặc làm hỏng lớp cách điện. Sử dụng các công cụ tước dây chuyên nghiệp có thể giảm hư hỏng cho cáp và đảm bảo truyền tín hiệu ổn định.

(3) Tránh uốn tóc quá mức
Uốn quá mức có thể làm hỏng dây dẫn trung tâm hoặc khiến tiếp xúc kém. Vì vậy, hãy kiểm soát lực uốn để đảm bảo đầu nối được cố định chắc chắn nhưng không bị siết quá chặt.

(4) Giữ cáp sạch sẽ
Trong quá trình lắp đặt, cố gắng tránh làm nhiễm bẩn cáp và đầu nối do bụi, dầu hoặc các chất ô nhiễm khác. Những tạp chất này có thể ảnh hưởng đến chất lượng truyền tín hiệu, thậm chí gây mất tín hiệu.

4. Các vấn đề thường gặp và giải pháp
(1) Đầu nối lỏng lẻo
Nếu đầu nối bị lỏng sau khi lắp đặt, hãy kiểm tra lại việc uốn để đảm bảo uốn đều hoặc điều chỉnh lại chiều dài tước cáp.

(2) Suy giảm tín hiệu
Sự suy giảm tín hiệu có thể do đầu nối không khớp, lắp đặt không đúng hoặc hư hỏng cáp. Kiểm tra lại tính tương thích của cáp và đầu nối và đảm bảo độ chính xác của việc cài đặt.

(3) Kết nối điện kém
Kết nối điện kém có thể là do uốn không đủ, dây dẫn không được cắm hoàn toàn vào đầu nối, v.v. Đảm bảo rằng dây dẫn giữa và dây dẫn bên ngoài được kết nối chặt chẽ với đầu nối.

Lắp đặt đầu nối đồng trục RF là một công việc kỹ thuật đòi hỏi phải vận hành cẩn thận. Các bước và kỹ thuật cài đặt đúng sẽ ảnh hưởng trực tiếp đến chất lượng truyền tín hiệu và độ ổn định của hệ thống. Thông qua các thao tác tước, chèn và uốn chính xác, việc đảm bảo kết nối đầu nối an toàn có thể cải thiện hiệu suất hệ thống một cách hiệu quả và giảm nhiễu tín hiệu.
