Những vấn đề tín hiệu nào có thể xảy ra do lắp ráp cáp RF chất lượng kém?

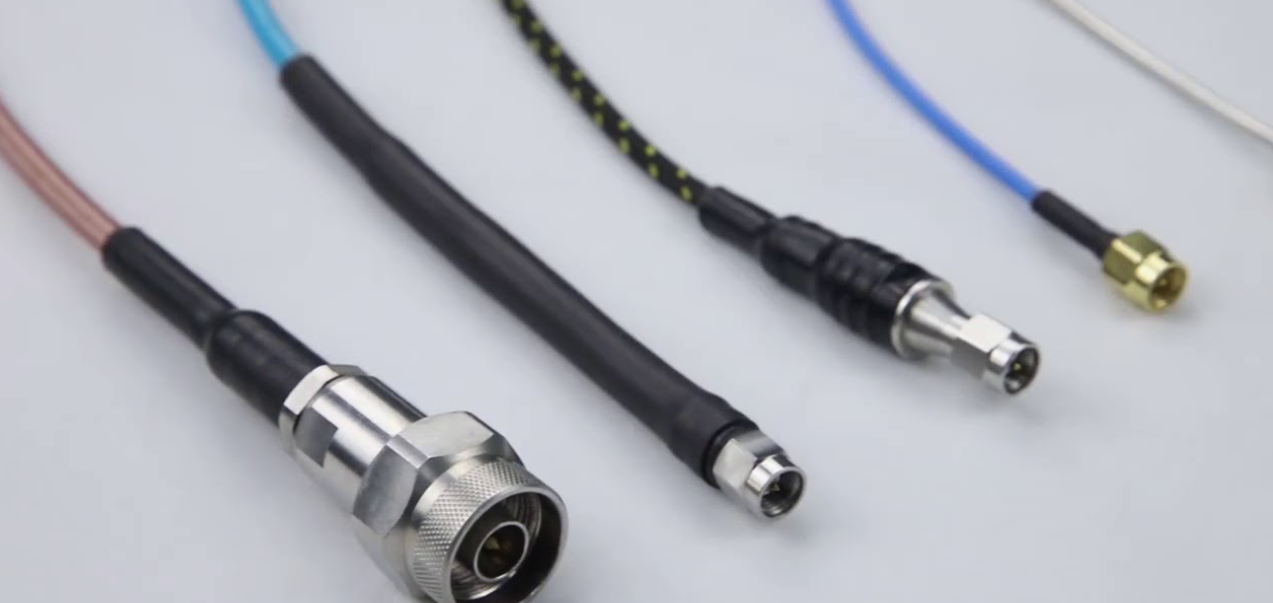

Trong các ứng dụng tần số cao như thông tin liên lạc, phát thanh truyền hình, truyền hình, kiểm tra và đo lường, việc truyền tín hiệu RF ổn định là rất quan trọng. Cụm cáp RF, là thành phần chính kết nối các thiết bị để truyền tín hiệu, ảnh hưởng trực tiếp đến hiệu suất tổng thể của hệ thống. Nếu chất lượng của Lắp ráp cáp RF không đạt tiêu chuẩn, ngay cả khi thiết bị cốt lõi có hiệu suất cao, nhiều vấn đề về tín hiệu khác nhau có thể xảy ra và trong những trường hợp nghiêm trọng, hệ thống thậm chí có thể không hoạt động bình thường.

1. Suy giảm tín hiệu tăng đáng kể
Vấn đề phổ biến nhất với cụm cáp RF chất lượng kém là sự suy giảm tín hiệu tăng lên. Cáp đồng trục RF chất lượng thấp, độ tinh khiết của dây dẫn không đủ và cấu trúc lớp che chắn không hợp lý sẽ dẫn đến tổn thất năng lượng tăng lên trong quá trình truyền tín hiệu. Sự suy giảm này càng trở nên rõ rệt hơn ở tần số cao hơn, cuối cùng dẫn đến cường độ tín hiệu không đủ ở đầu thu, khoảng cách liên lạc bị rút ngắn hoặc hình ảnh bị mờ.

Trong các hệ thống thông tin liên lạc, sự suy giảm quá mức thường đòi hỏi phải tăng công suất truyền để bù lại, điều này không chỉ làm tăng mức tiêu thụ năng lượng mà còn có thể gây thêm căng thẳng cho sự ổn định của hệ thống.

2. Trở kháng không phù hợp gây phản xạ tín hiệu
Hệ thống RF có những yêu cầu rất nghiêm ngặt về phối hợp trở kháng. Các cụm cáp RF chất lượng cao thường duy trì đặc tính trở kháng ổn định và nhất quán, trong khi các sản phẩm kém chất lượng thường gặp vấn đề về dao động trở kháng. Khi có trở kháng không khớp, tín hiệu RF sẽ tạo ra sự phản xạ trên đường truyền, tạo thành sóng đứng.

Sự phản xạ tín hiệu dẫn đến giảm hiệu suất truyền và trong trường hợp nghiêm trọng có thể làm hỏng thiết bị phát. Trong các tình huống thử nghiệm và đo lường, sự không phù hợp trở kháng ảnh hưởng trực tiếp đến độ chính xác của kết quả thử nghiệm, khiến dữ liệu không đáng tin cậy.

3. Biến dạng tín hiệu và dị thường dạng sóng
Cụm cáp RF chất lượng kém cũng có thể dẫn đến méo tín hiệu. Cấu trúc dây dẫn không đồng nhất và tính chất điện môi không ổn định của lớp cách điện sẽ ảnh hưởng đến tốc độ truyền và đặc tính pha của tín hiệu trong cáp. Vấn đề này đặc biệt dễ nhận thấy trong việc truyền tín hiệu băng thông rộng hoặc tốc độ cao, dễ gây méo dạng sóng và tăng jitter.

Trong các hệ thống truyền thông kỹ thuật số, hiện tượng méo tín hiệu làm tăng tỷ lệ lỗi bit, làm giảm độ tin cậy của việc truyền tải hệ thống và trong những trường hợp nghiêm trọng, thậm chí có thể dẫn đến gián đoạn liên lạc.

4. Sự can thiệp từ bên ngoài tăng đáng kể
Hiệu suất che chắn là một trong những chỉ số quan trọng của cụm cáp RF. Nếu lớp che chắn có mật độ dệt thấp hoặc thiết kế cấu trúc không hợp lý, nhiễu điện từ bên ngoài có thể dễ dàng xuyên qua cáp, làm nhiễu tín hiệu tần số vô tuyến (RF). Sự can thiệp này đặc biệt nổi bật trong môi trường điện từ phức tạp, chẳng hạn như trạm cơ sở truyền thông, tháp truyền phát sóng hoặc các khu công nghiệp.

Sự can thiệp từ bên ngoài ngày càng tăng thường biểu hiện dưới dạng nhiễu tín hiệu tăng và độ ổn định giảm, cuối cùng ảnh hưởng đến chất lượng truyền âm thanh, video hoặc dữ liệu.

5. Rủi ro từ đầu nối kém
Cụm cáp RF không chỉ bao gồm bản thân cáp mà còn bao gồm các đầu nối. Đầu nối chất lượng kém có độ chính xác xử lý thấp và lớp mạ không ổn định, dẫn đến tiếp xúc kém và tăng điện trở tiếp xúc. Những vấn đề này thậm chí còn rõ ràng hơn trong môi trường sử dụng lâu dài hoặc rung động.

Tiếp xúc đầu nối kém có thể gây gián đoạn tín hiệu không liên tục và giật tín hiệu, gây khó khăn đáng kể cho việc vận hành và bảo trì hệ thống.

6. Giảm độ ổn định và độ tin cậy lâu dài
Các cụm cáp RF chất lượng kém thường có vấn đề về hiệu suất lâu dài. Lão hóa vật liệu nhanh chóng và độ ổn định cấu trúc kém có thể gây ra những thay đổi đáng kể về hiệu suất điện theo thời gian. Một hệ thống ban đầu có vẻ bình thường có thể bị suy giảm tín hiệu tăng lên và tỷ lệ sóng dừng tăng lên sau một thời gian hoạt động.

Đối với các hệ thống truyền thông và phát sóng yêu cầu hoạt động liên tục trong thời gian dài, rủi ro này làm tăng đáng kể chi phí bảo trì và rủi ro về thời gian ngừng hoạt động.

7. Tác động của phản ứng dây chuyền đến hiệu suất tổng thể của hệ thống
Là một thành phần cơ bản trong hệ thống, các vấn đề về chất lượng của cụm cáp RF thường có "hiệu ứng phóng đại". Các vấn đề về tín hiệu không chỉ ảnh hưởng đến một liên kết đơn lẻ mà còn có thể lan rộng ra toàn bộ hệ thống. Ví dụ: trong các mạng đa kênh hoặc phức tạp, một cụm cáp RF chất lượng kém có thể trở thành nút thắt cổ chai về hiệu suất, làm giảm hiệu suất tổng thể của hệ thống.

Cụm cáp RF chất lượng kém có thể dẫn đến các vấn đề về suy giảm tín hiệu, phối hợp trở kháng, méo tín hiệu, khả năng chống nhiễu và độ tin cậy lâu dài. Đối với các ứng dụng tần số cao như thông tin liên lạc, phát sóng, truyền hình, kiểm tra và đo lường, việc lựa chọn cụm cáp RF chất lượng cao, hiệu suất ổn định là điều cơ bản để đảm bảo chất lượng tín hiệu và hoạt động hệ thống ổn định.
