Suy giảm tín hiệu kết nối RF? Nguyên nhân và giải pháp

Trong các ứng dụng như thiết bị liên lạc, hệ thống trạm gốc, thiết bị kiểm tra và mô-đun không dây, nhiều kỹ sư gặp phải một vấn đề chung: tín hiệu kiểm tra bình thường ở đầu thiết bị nhưng trở nên yếu hơn đáng kể hoặc thậm chí không ổn định sau khi kết nối đầu nối RF.

Trong hầu hết các trường hợp, vấn đề không nằm ở bản thân thiết bị mà nằm ở việc lựa chọn, lắp đặt hoặc sử dụng đầu nối RF không đúng cách. Dưới đây, chúng tôi sẽ giải thích các nguyên nhân phổ biến gây suy giảm tín hiệu đầu nối RF đáng kể dựa trên kinh nghiệm kỹ thuật thực tế, cùng với các giải pháp tương ứng.

1. Là gì Đầu nối RF Suy giảm tín hiệu?
Suy giảm tín hiệu đầu nối RF, nói một cách đơn giản, là hiện tượng giảm công suất và chất lượng kém sau khi tín hiệu đi qua đầu nối. Điều này thường biểu hiện dưới dạng cường độ tín hiệu giảm, khoảng cách liên lạc rút ngắn, tỷ lệ lỗi bit tăng, méo dạng sóng và giảm độ ổn định của hệ thống. Trong các hệ thống tần số cao, hiệu ứng này được khuếch đại, ảnh hưởng trực tiếp đến hiệu suất của toàn bộ hệ thống.

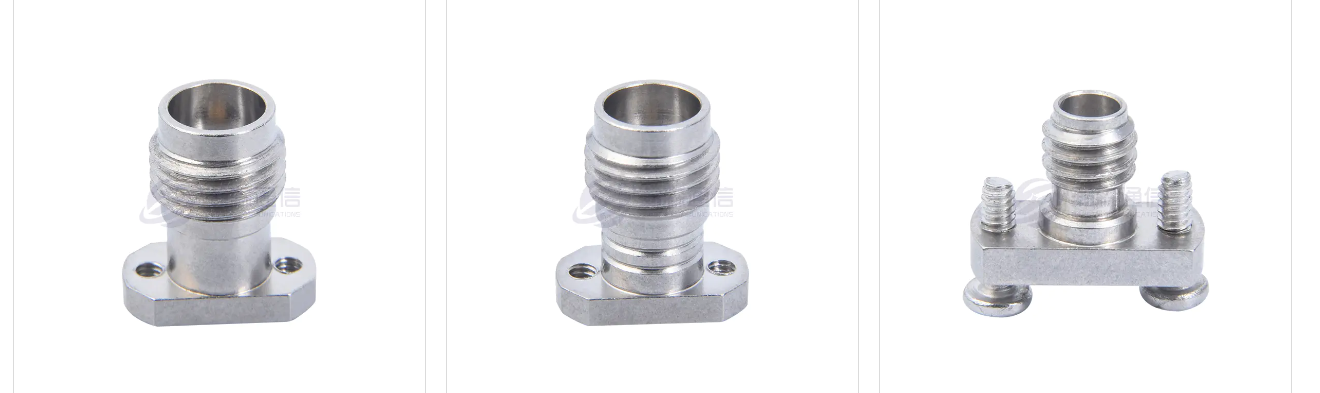

Lựa chọn đầu nối không đúng dẫn đến suy giảm tín hiệu
Nhiều dự án bỏ qua sự phù hợp về tần số và hiệu suất của các đầu nối trong giai đoạn thiết kế ban đầu. Các mẫu đầu nối RF khác nhau có dải tần hoạt động được xác định. Việc sử dụng giao diện có thông số kỹ thuật thấp hơn trong hệ thống tần số cao có thể dễ dàng dẫn đến tăng tổn hao chèn, trở kháng không khớp và tăng cường phản xạ tín hiệu. Hơn nữa, việc sử dụng giao diện 75 ohm trong hệ thống 50 ohm sẽ làm tăng đáng kể suy hao phản xạ, dẫn đến chất lượng tín hiệu bị suy giảm.

Mất tín hiệu do tiếp xúc kém
Đầu nối RF là thành phần có độ chính xác cao với yêu cầu cực kỳ cao về độ ổn định tiếp xúc. Nếu đầu nối không được cắm hoàn toàn, giao diện ren không được siết chặt hoặc tiếp điểm chốt giữa không ổn định sẽ dẫn đến tăng điện trở tiếp xúc. Điện trở tiếp xúc tăng không chỉ làm tăng sự mất tín hiệu mà còn có thể gây ra hiện tượng quá nhiệt và suy giảm hiệu suất lâu dài.

Vị trí và chất lượng vật liệu ảnh hưởng đến việc truyền tín hiệu
Vật liệu dây dẫn bên trong và lớp mạ bề mặt của đầu nối có tác động đáng kể đến việc truyền tín hiệu. Đầu nối RF chất lượng cao thường sử dụng đồng có độ tinh khiết cao và được mạ vàng hoặc bạc để đảm bảo tính dẫn điện và khả năng chống oxy hóa. Sử dụng các sản phẩm mạ kém chất lượng có thể dễ dàng dẫn đến hiện tượng oxy hóa bề mặt, bề mặt tiếp xúc thô ráp và tăng điện trở, dẫn đến tổn thất chèn ngày càng cao hơn khi sử dụng lâu dài.

Tần số hoạt động vượt quá phạm vi thiết kế của đầu nối
Mỗi đầu nối RF có giới hạn tần số hoạt động tối đa được xác định. Việc sử dụng các đầu nối vượt quá tần số thiết kế có thể dẫn đến trở kháng không khớp, suy hao phản hồi trầm trọng hơn và méo tín hiệu. Điều này đặc biệt đúng trong truyền thông 5G, ứng dụng sóng milimet và hệ thống thử nghiệm có độ chính xác cao, trong đó yêu cầu về dải tần thậm chí còn cao hơn, đòi hỏi thông số kỹ thuật của đầu nối phải phù hợp chặt chẽ với yêu cầu của hệ thống.

Quy trình cài đặt không đúng gây suy giảm hiệu suất

Quá trình cài đặt đầu nối RF trực tiếp xác định hiệu suất tín hiệu cuối cùng. Các vấn đề thường gặp bao gồm quá nhiệt trong quá trình hàn gây hư hỏng lớp cách điện, uốn không đúng cách gây ra sự gián đoạn trong việc che chắn và kích thước tước dây không chuẩn gây ra sai lệch dây dẫn trung tâm. Những vấn đề tưởng chừng như nhỏ này có thể trực tiếp làm gián đoạn tính liên tục của trở kháng, dẫn đến mất thêm tín hiệu.

2. Làm cách nào để xác định xem nguyên nhân có phải là do suy giảm tín hiệu liên quan đến đầu nối hay không?
Trong quá trình gỡ lỗi thực tế, bạn có thể thay thế trình kết nối bằng một trình kết nối đã được xác minh, đủ tiêu chuẩn để kiểm tra so sánh. Nếu tín hiệu được cải thiện đáng kể thì có thể xác định được nguồn gốc của vấn đề. Máy phân tích mạng cũng có thể được sử dụng để kiểm tra các tham số như suy hao chèn, suy hao phản hồi và VSWR, những thông số này phản ánh trực tiếp trạng thái hiệu suất của đầu nối. Hơn nữa, kiểm tra trực quan giao diện xem có biến dạng, oxy hóa hoặc lỏng lẻo hay không cũng là một phương pháp khắc phục sự cố rất hiệu quả.
