Đầu nối đồng trục RF loại N là gì?

các Đầu nối đồng trục RF loại N là một đầu nối đồng trục RF có ren đa năng được thiết kế bởi Paul Neill của Bell Labs vào những năm 1940 ("N" được lấy từ chữ cái đầu tiên trong họ của ông). Nó có đặc tính công suất cao, tổn hao thấp và tần số cao, được sử dụng rộng rãi trong thông tin liên lạc, radar, dụng cụ thử nghiệm và các lĩnh vực khác.

1. Đặc điểm cốt lõi của đầu nối loại N
(1) Dải tần số
Loại tiêu chuẩn: 0 ~ 11 GHz (một số kiểu máy có độ chính xác có thể đạt tới 18 GHz).
Loại hiệu suất cao (chẳng hạn như loại N chính xác): hỗ trợ lên tới 18 GHz hoặc thậm chí cao hơn (chẳng hạn như 40 GHz).

(2) Phối hợp trở kháng
50Ω (chính thống, dùng cho thiết bị liên lạc và thử nghiệm).
75Ω (ít phổ biến hơn, được sử dụng trong các trường hợp cụ thể như truyền video).

(3) Mang công suất cao
Công suất trung bình: hàng trăm watt đến kilowatt (tùy theo tần số và thiết kế).
Công suất cực đại: lên tới hàng chục kilowatt (ứng dụng xung ngắn).

(4) Độ bền
Cấu trúc khớp nối ren (ổn định hơn BNC) và khả năng chống rung mạnh.
Vỏ kim loại (đồng thau/thép không gỉ) giúp che chắn điện từ tốt.

(5) Tổn thất thấp
Suy hao chèn: <0,1 dB@3 GHz (model chất lượng cao).
Tỷ lệ sóng điện áp đứng (VSWR): <1,3:1 (loại chính xác có thể đạt tới 1,1:1).

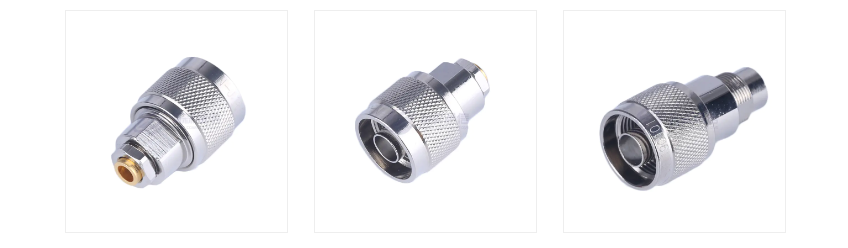

2. Cấu tạo đầu nối loại N
(1) Dây dẫn bên ngoài (vỏ)
Chất liệu kim loại (mạ vàng/mạ bạc/mạ niken), thiết kế dạng ren đảm bảo kết nối chặt chẽ.
(2) Dây dẫn bên trong (chốt giữa)
Mạ vàng hoặc bạc, giúp tiếp xúc có điện trở thấp.
(3) Môi trường cách nhiệt
Thông thường là PTFE (polytetrafluoroethylene), chịu nhiệt độ cao và mất điện môi thấp.
(4) Loại giao diện
Nam: có chốt giữa và ren ngoài.
Cái: có lỗ ở giữa và ren trong.

3. Những điểm chính để chọn đầu nối loại N
Kết hợp trở kháng: ưu tiên các model 50Ω (trừ khi có yêu cầu cụ thể là 75Ω).
Yêu cầu về tần số:
Ứng dụng chung (<6 GHz): Loại N tiêu chuẩn.
Ứng dụng tần số cao (>11 GHz): Loại N chính xác (chẳng hạn như dòng HPN).
Tương thích môi trường:
Cấp độ ngoài trời/quân sự: Chọn vỏ bằng thép không gỉ có lớp chống thấm nước (chẳng hạn như IP67).
Ứng dụng trong phòng thí nghiệm: Model mạ vàng (giảm điện trở tiếp xúc).
Khả năng tương thích giao diện:
Hãy chú ý đến việc ghép nối đầu nối nam với nữ (chẳng hạn như bộ chuyển đổi nam sang nữ).

4. Các sự cố thường gặp với đầu nối đồng trục RF loại N
(1). Đầu nối loại N có thể thay thế SMA không?
Có, nhưng cần phải đánh đổi: Đầu nối loại N cung cấp điện năng và độ bền tốt hơn nhưng lớn hơn và ít phù hợp hơn với các thiết bị thu nhỏ, mật độ cao. Đầu nối SMA phù hợp hơn với các thiết kế nhỏ gọn, tần số cao (chẳng hạn như mô-đun PCB).

(2). Làm thế nào để tránh làm hỏng đầu nối loại N?
Thao tác đúng: Căn chỉnh ren và siết chặt (tránh buộc vít làm cong chốt giữa). Sử dụng cờ lê lực (mô-men xoắn khuyến nghị: 15~20 in-lb).

(3). Đầu nối loại N có cần bảo trì thường xuyên không?
Khuyến nghị: Thường xuyên vệ sinh bề mặt tiếp xúc (giấy lau không chứa cồn). Kiểm tra xem ren có bị oxy hóa không (thay thế khi lớp mạ bị mòn).
