Bộ chuyển đổi đồng trục RF là gì?

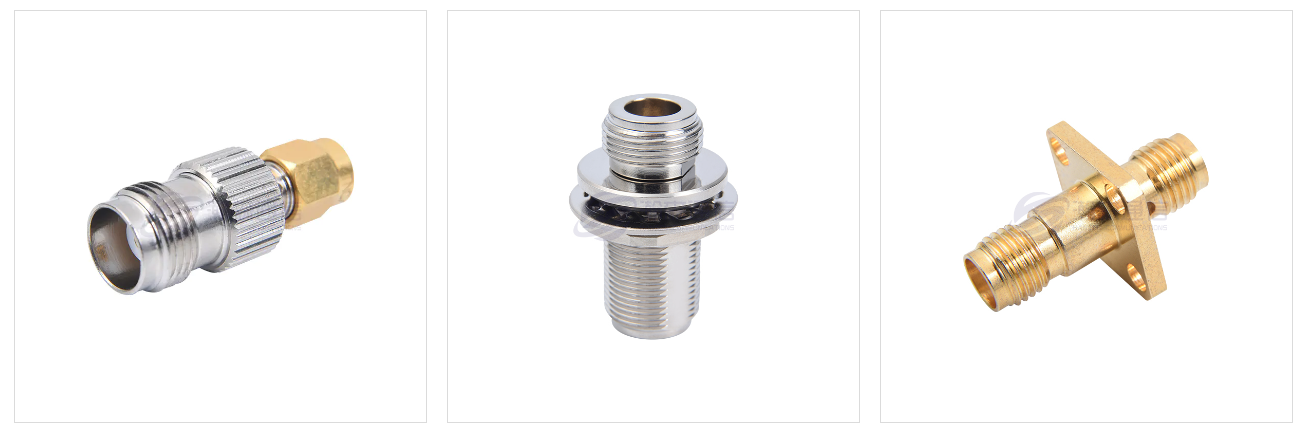

1. Bộ chuyển đổi đồng trục RF : Định nghĩa và nguyên lý làm việc
Bộ điều hợp đồng trục RF là thành phần chính trong kỹ thuật RF, chủ yếu được sử dụng để kết nối cáp đồng trục và đầu nối thuộc các loại hoặc kích cỡ giao diện khác nhau, đảm bảo tổn thất thấp, độ ổn định cao và kết hợp trở kháng trong quá trình truyền tín hiệu. Chúng đóng vai trò quan trọng trong truyền thông không dây, kiểm tra và đo lường, hàng không vũ trụ và điện tử tiêu dùng, giải quyết sự không tương thích về giao diện giữa các thiết bị trong khi vẫn đảm bảo tính toàn vẹn của tín hiệu tần số cao. Bộ điều hợp đồng trục RF chủ yếu dùng để thay đổi phương thức kết nối, chuyển đổi loại giao diện hoặc thích ứng với các thiết bị có yêu cầu trở kháng và tần số khác nhau.

Cấu trúc lõi của bộ chuyển đổi đồng trục RF bao gồm dây dẫn bên ngoài (vỏ kim loại, thường được làm bằng đồng thau hoặc hợp kim nhôm mạ vàng), dây dẫn bên trong (chân dẫn điện ở giữa, thường được làm bằng đồng mạ vàng hoặc đồng berili), môi trường cách điện (chẳng hạn như PTFE) và cấu trúc đầu nối cụ thể (chẳng hạn như SMA, loại N hoặc BNC). Dây dẫn bên ngoài cung cấp khả năng che chắn điện từ và bảo vệ cơ học, trong khi dây dẫn bên trong truyền tín hiệu và môi trường cách điện cách ly dây dẫn bên trong và bên ngoài và duy trì sự phù hợp trở kháng.

Trong truyền tín hiệu RF, nguyên lý hoạt động của bộ chuyển đổi chủ yếu dựa trên kết hợp trở kháng liên tục, hạn chế trường điện từ và triệt tiêu chế độ. Sự kết hợp trở kháng đạt được thông qua tỷ lệ được thiết kế cẩn thận giữa đường kính dây dẫn bên trong và bên ngoài cũng như hằng số điện môi của vật liệu điện môi, đảm bảo rằng việc truyền tín hiệu tránh được sự phản xạ do thay đổi trở kháng (thường được đo bằng tỷ lệ sóng đứng điện áp (VSWR), với giá trị lý tưởng là 1:1). Việc giam giữ trường điện từ dựa vào tác dụng che chắn của dây dẫn bên ngoài, hạn chế sóng điện từ đến dây dẫn bên trong, ngăn ngừa rò rỉ tín hiệu và nhiễu từ bên ngoài. Hơn nữa, thiết kế cấu trúc được tối ưu hóa sẽ loại bỏ các chế độ bậc cao hơn (như chế độ TE/TM), đảm bảo truyền ổn định chế độ TEM chính, từ đó giảm méo tín hiệu.

Hiệu suất của bộ điều hợp đồng trục RF được xác định bởi một số thông số chính, bao gồm dải tần (ví dụ: DC-18 GHz), trở kháng (thường là 50Ω hoặc 75Ω), tỷ lệ sóng điện áp đứng (VSWR), suy hao chèn (suy giảm năng lượng trong quá trình truyền tín hiệu) và xử lý nguồn điện (xử lý công suất tối đa). Ví dụ: trong hệ thống truyền thông 5G, bộ điều hợp phải hỗ trợ các dải tần số cao (như 3,5 GHz hoặc sóng milimet (28 GHz)) trong khi vẫn duy trì suy hao chèn ở mức thấp để tránh suy giảm tín hiệu ảnh hưởng đến chất lượng truyền thông. Trong các ứng dụng công suất cao (như radar hoặc hệ thống phát sóng), việc xử lý công suất và hiệu suất tản nhiệt trở thành những cân nhắc lựa chọn quan trọng.

Trong các ứng dụng thực tế, việc lựa chọn bộ chuyển đổi đòi hỏi phải xem xét toàn diện loại giao diện, tần số hoạt động, yêu cầu về nguồn điện và điều kiện môi trường. Các loại bộ chuyển đổi phổ biến bao gồm SMA sang loại N và BNC sang SMA. Các giao diện khác nhau có cấu trúc cơ học và đặc tính điện khác nhau, vì vậy việc đảm bảo sự kết hợp hoàn hảo giữa bộ chuyển đổi và đầu nối là rất quan trọng. Hơn nữa, sử dụng lâu dài có thể gây ra hiện tượng oxy hóa hoặc mài mòn cơ học trên bề mặt tiếp xúc, làm tăng điện trở tiếp xúc và ảnh hưởng đến việc truyền tín hiệu. Để giải quyết những vấn đề này, gia công có độ chính xác cao (chẳng hạn như điều khiển độ đồng tâm của dây dẫn bên trong trong khoảng 0,05mm) và mạ vàng bề mặt được sử dụng rộng rãi để giảm điện trở tiếp xúc và cải thiện độ bền.

Kịch bản ứng dụng điển hình
Kiểm tra và Đo lường: Kết nối thiết bị kiểm tra với các giao diện khác nhau (chẳng hạn như máy phân tích mạng vector)
Hệ thống thông tin liên lạc: Bộ điều hợp giữa ăng-ten của trạm gốc và mô-đun RF
Quân sự và hàng không vũ trụ: Bộ điều hợp cho các giao diện có hình dạng khác nhau trong hệ thống liên lạc vệ tinh và radar
Điện tử tiêu dùng: R&D và gỡ lỗi thiết bị 5G và mô-đun Wi-Fi

Thành phần kết cấu
Bộ chuyển đổi đồng trục RF bao gồm các thành phần cốt lõi sau:
Dây dẫn bên ngoài (Vỏ): Thường được làm bằng kim loại (chẳng hạn như đồng thau mạ vàng), có tác dụng che chắn và bảo vệ cơ học
Dây dẫn bên trong: Chân dẫn điện trung tâm chịu trách nhiệm truyền tín hiệu, thường được làm bằng đồng mạ vàng hoặc đồng berili
Vật liệu cách điện: Các vật liệu như PTFE (polytetrafluoroethylene) cách ly các dây dẫn bên trong và bên ngoài và duy trì sự phù hợp trở kháng
Giao diện: Ren, snap-fit ​​hoặc các phương thức kết nối khác (chẳng hạn như SMA, loại N, BNC, v.v.)

2. Chức năng của bộ chuyển đổi đồng trục RF
Bộ điều hợp đồng trục RF đóng một vai trò quan trọng trong hệ thống RF. Chức năng cốt lõi của chúng có thể được tóm tắt như sau:

Cầu chuyển đổi giao diện
Chức năng chính của bộ chuyển đổi đồng trục RF là chuyển đổi giữa các loại và thông số kỹ thuật đầu nối RF khác nhau. Trong các ứng dụng thực tế, sự không khớp giữa các cổng thiết bị và giao diện cáp là phổ biến, chẳng hạn như khi thiết bị kiểm tra sử dụng đầu nối loại N và thiết bị được kiểm tra có đầu nối SMA. Thiết kế cơ học phức tạp của bộ chuyển đổi cho phép kết nối liền mạch giữa các loại đầu nối khác nhau, chẳng hạn như đầu cắm SMA đầu cái và đầu đực loại N, loại bỏ các sự cố thiết lập hệ thống do không tương thích giao diện gây ra.

Đảm bảo truyền tín hiệu
Bộ điều hợp đồng trục RF chất lượng cao đảm bảo tính liên tục trở kháng trong quá trình truyền tín hiệu thông qua kiểm soát trở kháng nghiêm ngặt (thường là 50Ω hoặc 75Ω). Cấu trúc đồng tâm bên trong có độ chính xác cao, kết hợp với vật liệu điện môi có tổn thất thấp (chẳng hạn như PTFE), giữ tỷ lệ phản xạ tín hiệu (VSWR) dưới 1,5:1, giúp giảm hiệu quả tác động của sóng dừng đến hiệu suất hệ thống. Ở các dải tần dưới 6 GHz, bộ điều hợp chất lượng cao có thể đạt được mức suy hao chèn dưới 0,3 dB.

Trung tâm mở rộng hệ thống
Trong các hệ thống RF phức tạp, bộ điều hợp cho phép phân phối và định tuyến tín hiệu đa đường. Bằng cách kết hợp các loại bộ điều hợp khác nhau, các kỹ sư có thể xây dựng hệ thống thử nghiệm một cách linh hoạt. Ví dụ: sử dụng bộ chuyển đổi đầu cái kép để chia một tín hiệu thành hai hoặc sử dụng bộ chuyển đổi góc phải để chuyển hướng tín hiệu cho vừa với không gian hạn chế. Tính linh hoạt này đặc biệt quan trọng trong các tình huống hạn chế về không gian như lắp đặt trạm gốc và hệ thống RF trên xe.

Các thành phần đo lường và kiểm tra chính
Trong kiểm tra thông số RF, chất lượng bộ chuyển đổi ảnh hưởng trực tiếp đến độ chính xác của phép đo. Các thiết bị như máy phân tích mạng vector dựa vào bộ điều hợp để kết nối với DUT (thiết bị đang được thử nghiệm). Trở kháng không khớp, suy hao và các đặc tính khác của bộ chuyển đổi được tính vào kết quả đo. Do đó, bộ điều hợp cấp đo lường thường sử dụng chất điện môi không khí và mạ vàng để duy trì đặc tính phối hợp trở kháng tuyệt vời (VSWR < 1,2:1) ngay cả ở băng tần 18 GHz.

Thích nghi với môi trường đặc biệt
Bộ điều hợp có nhiều mẫu chuyên dụng cho các tình huống ứng dụng khác nhau:
Bộ điều hợp điện áp cao có tính năng cách điện tăng cường và có thể chịu được điện áp trên 10kV.
Bộ điều hợp công suất cao sử dụng lớp mạ bạc và làm mát cưỡng bức, có công suất lên tới 500W.
Bộ điều hợp ba trục cung cấp lớp bảo vệ bổ sung cho các ứng dụng đo lường nhạy cảm.
Bộ điều hợp chống cháy nổ đáp ứng yêu cầu của các vị trí nguy hiểm như hóa dầu.

Giao diện bảo trì hệ thống
Bộ điều hợp cung cấp giải pháp chuyển đổi giao diện để bảo trì và nâng cấp thiết bị. Khi các tiêu chuẩn giao diện cho thiết bị cũ được cập nhật, bộ điều hợp sẽ cho phép khả năng tương thích giữa thiết bị cũ và mới mà không cần thay thế toàn bộ hệ thống, giúp giảm đáng kể chi phí trang bị thêm. Ví dụ: trong quá trình nâng cấp từ các trạm gốc 4G lên 5G, bộ điều hợp N-to-7/16 được sử dụng rộng rãi để duy trì khả năng tương thích với các hệ thống trung chuyển hiện có.

Chất lượng tín hiệu được tối ưu hóa
Bộ điều hợp hiệu suất cao sử dụng các tính năng thiết kế chuyên dụng để cải thiện tính toàn vẹn của tín hiệu:
Cấu trúc chuyển đổi trở kháng từng bước mở rộng dải tần hoạt động
Vật liệu gradient hằng số điện môi làm giảm phản xạ giao diện
Bộ lọc tích hợp ngăn chặn nhiễu ở các dải tần số cụ thể
Niêm phong điện từ nâng cao hiệu suất EMC.

Bộ điều hợp đồng trục RF được sử dụng trong các lĩnh vực khác nhau như sau:
(1). Truyền thông
Kết nối trạm gốc và ăng-ten: dùng để kết nối cáp RF với các giao diện khác nhau để đảm bảo chất lượng truyền tín hiệu.
Chuyển đổi sợi quang và RF: thực hiện việc điều chỉnh giao diện của tín hiệu quang và tín hiệu RF trong các hệ thống truyền thông lai.
Thông tin vệ tinh: kết nối thiết bị trạm vệ tinh mặt đất và ăng-ten để đảm bảo truyền dẫn tín hiệu tần số cao với mức suy hao thấp.
(2). Kiểm tra và đo lường
Bộ phân tích mạng: thích ứng với các cổng kiểm tra với các giao diện khác nhau, chẳng hạn như loại N đến SMA.
Máy phân tích phổ: kết nối các đầu dò hoặc ăng-ten có thông số kỹ thuật khác nhau để mở rộng phạm vi kiểm tra.
Bộ tạo tín hiệu: khớp các cổng đầu ra với thiết bị được thử nghiệm để giảm tổn thất phản xạ.
(3). Hàng không vũ trụ và quốc phòng
Hệ thống radar: thích ứng với các thành phần RF của các dải tần khác nhau để đảm bảo tính toàn vẹn của tín hiệu.
Thiết bị liên lạc quân sự: thực hiện chuyển đổi giao diện nhanh trong hệ thống vô tuyến dã chiến và hệ thống tác chiến điện tử.
Hệ thống vệ tinh và tên lửa: dùng để truyền tín hiệu tần số cao và thích ứng với môi trường khắc nghiệt.
(4). Thiết bị y tế
Cuộn dây tần số vô tuyến MRI: kết nối cuộn dây với hệ thống hình ảnh để đảm bảo tín hiệu tần số cao được ổn định.
Thiết bị cắt bỏ RF: điều chỉnh đầu dò điều trị phù hợp với vật chủ để đảm bảo hiệu quả truyền năng lượng.
(5). Điện tử ô tô
Radar gắn trên xe (radar sóng milimet): thích ứng với các mô-đun radar và thiết bị kiểm tra 77GHz/79GHz.
Xe với mọi thứ (V2X): kết nối ăng-ten với mô-đun truyền thông để hỗ trợ truyền tín hiệu 5G/C-V2X.
(6). Phát thanh và truyền hình
Máy phát RF: kết hợp các bộ cấp nguồn và bộ khuếch đại với các giao diện khác nhau.
Thu sóng truyền hình vệ tinh: chuyển đổi giao diện giữa LNB và máy thu (chẳng hạn như loại F sang loại N).
(7). Công nghiệp và Internet vạn vật
Hệ thống RFID: kết nối đầu đọc và ăng-ten để tối ưu hóa hiệu suất nhận dạng tần số vô tuyến.
Mạng cảm biến không dây: thích ứng với các mô-đun truyền thông có dải tần khác nhau, chẳng hạn như LoRa và ZigBee.
(8). Nghiên cứu khoa học và giáo dục
Thí nghiệm tần số vô tuyến trong phòng thí nghiệm: kết nối linh hoạt các thiết bị kiểm tra khác nhau, chẳng hạn như máy hiện sóng và nguồn tín hiệu. Minh họa giảng dạy: Giúp học sinh hiểu các nguyên tắc kết hợp giao diện RF và truyền tín hiệu.

3. Các lỗi thường gặp của bộ điều hợp đồng trục RF
Bộ điều hợp đồng trục RF, là đầu nối chính trong truyền tín hiệu RF, được sử dụng rộng rãi trong truyền thông, thử nghiệm và đo lường, hàng không vũ trụ, thiết bị y tế và các lĩnh vực khác. Hiệu suất của chúng ảnh hưởng trực tiếp đến chất lượng truyền tín hiệu và độ ổn định của hệ thống. Tuy nhiên, nếu sử dụng lâu dài hoặc hoạt động không đúng cách, bộ điều hợp có thể phát sinh nhiều lỗi khác nhau, dẫn đến suy giảm tín hiệu, phản xạ và thậm chí là lỗi hệ thống. Sau đây là chi tiết về các lỗi bộ điều hợp đồng trục RF thường gặp và nguyên nhân của chúng, cùng với các khuyến nghị phòng ngừa và bảo trì tương ứng.

Các lỗi của bộ điều hợp đồng trục RF thường có thể được phân loại là tiếp xúc kém, hư hỏng cơ học, trở kháng không khớp, suy giảm hiệu suất điện, hỏng vòng đệm, đáp ứng tần số bất thường và tăng nhiệt độ quá mức. Các lỗi này có thể xảy ra độc lập hoặc kết hợp với nhau, ảnh hưởng chung đến hiệu suất của bộ điều hợp.

Tiếp xúc kém là một trong những lỗi phổ biến nhất trong bộ điều hợp đồng trục RF. Nó biểu hiện ở việc truyền tín hiệu không liên tục, tăng suy hao chèn hoặc tỷ lệ sóng đứng cao (VSWR). Tiếp xúc kém có thể do nhiều yếu tố gây ra, trong đó quá trình oxy hóa bề mặt là phổ biến nhất. Đầu nối bộ chuyển đổi thường được mạ vàng hoặc bạc để tăng cường độ dẫn điện và khả năng chống ăn mòn. Tuy nhiên, việc tiếp xúc kéo dài với độ ẩm, phun muối hoặc ô nhiễm hóa chất có thể khiến lớp mạ bị mòn hoặc oxy hóa, làm tăng khả năng chống tiếp xúc. Hơn nữa, việc cắm và rút thường xuyên hoặc xử lý thô bạo có thể làm biến dạng chân hoặc ổ cắm, ngăn cản kết nối an toàn. Bộ điều hợp có ren (chẳng hạn như loại N và SMA) không được siết chặt đúng cách cũng có thể dẫn đến việc truyền tín hiệu không ổn định. Trong trường hợp nghiêm trọng, tiếp xúc kém có thể gây ra phóng điện, làm hỏng thêm bộ đổi nguồn hoặc thiết bị được kết nối.

Hư hỏng cơ học là một lỗi phổ biến khác, biểu hiện là vỏ bị nứt, ren bị tuột hoặc đầu nối bị biến dạng. Vỏ bộ chuyển đổi đồng trục RF thường được làm bằng kim loại (chẳng hạn như đồng thau hoặc thép không gỉ) để mang lại khả năng che chắn và độ bền cơ học tốt, nhưng chúng vẫn có thể bị hỏng do tác động bên ngoài, mô-men xoắn quá mức hoặc ứng suất cơ học kéo dài. Ví dụ, sử dụng mô-men xoắn quá mức bằng cờ lê trong quá trình lắp đặt có thể làm tuột ren hoặc làm biến dạng vỏ, ảnh hưởng đến việc truyền tín hiệu. Hơn nữa, dây dẫn ở giữa của bộ chuyển đổi rất dễ vỡ và có thể bị cong hoặc gãy nếu bị lệch trong quá trình cắm và rút, ảnh hưởng nghiêm trọng đến hiệu suất điện. Môi trường rung hoặc sốc (chẳng hạn như các ứng dụng ô tô và hàng không) làm tăng nguy cơ hư hỏng cơ học, do đó, các bộ chuyển đổi có độ tin cậy cao và các biện pháp chống nới lỏng là rất cần thiết.

Trở kháng không phù hợp là mối quan tâm đặc biệt trong các hệ thống RF. Nếu bộ chuyển đổi không phù hợp với trở kháng của hệ thống, nó có thể gây ra phản xạ tín hiệu, tăng tỷ lệ sóng đứng (SWR) và thậm chí làm hỏng bộ phát. Hệ thống RF tiêu chuẩn thường sử dụng trở kháng 50Ω hoặc 75Ω. Việc kết hợp các bộ chuyển đổi có trở kháng khác nhau (chẳng hạn như sử dụng bộ chuyển đổi 50Ω trong hệ thống 75Ω) có thể gây ra sự gián đoạn trở kháng đáng kể, gây ra phản xạ tín hiệu. Hơn nữa, độ lệch kích thước bên trong dây dẫn bên trong của bộ chuyển đổi hoặc vật liệu điện môi không đạt tiêu chuẩn có thể gây ra độ lệch trở kháng so với giá trị danh nghĩa. Ví dụ: một số bộ điều hợp giá rẻ có thể sử dụng vật liệu điện môi không chuẩn với hằng số điện môi không ổn định, dẫn đến dao động trở kháng trong quá trình truyền tín hiệu tần số cao. Trong các ứng dụng tần số cao như sóng milimet, độ chính xác trong sản xuất bộ chuyển đổi đặc biệt quan trọng đối với việc kết hợp trở kháng. Các lỗi kích thước nhỏ như micron có thể làm giảm đáng kể hiệu suất.

Suy giảm hiệu suất điện là một lỗi tăng dần có thể xảy ra trong bộ điều hợp đồng trục RF theo thời gian. Nó chủ yếu biểu hiện như tăng suy hao chèn, nhiễu nhiễu hoặc đáp ứng tần số không đồng đều. Nguyên nhân gây suy giảm hiệu suất điện bao gồm sự lão hóa của chất điện môi bên trong, bề mặt dây dẫn bị nhiễm bẩn hoặc mối hàn kém. Ví dụ, polytetrafluoroethylene (PTFE), một vật liệu điện môi phổ biến cho bộ điều hợp, có đặc tính tần số cao và khả năng chịu nhiệt độ tuyệt vời. Tuy nhiên, nó có thể bị lão hóa trong điều kiện nhiệt độ cao kéo dài, gây ra những thay đổi trong hằng số điện môi và do đó ảnh hưởng đến việc truyền tín hiệu. Hơn nữa, bụi, dầu hoặc các chất gây ô nhiễm khác xâm nhập vào bộ chuyển đổi có thể làm tăng điện trở tiếp xúc hoặc tạo ra điện dung/điện cảm ký sinh bổ sung, ảnh hưởng đến tín hiệu tần số cao. Mối hàn kém (chẳng hạn như mối hàn lỏng lẻo giữa dây dẫn bên trong và đầu nối) cũng có thể gây ra hiện tượng gián đoạn tín hiệu hoặc gây ra hiện tượng méo phi tuyến.

Lỗi bịt kín chủ yếu ảnh hưởng đến bộ điều hợp chống thấm nước và chống bụi, biểu hiện là sự xâm nhập của nước bên trong, ăn mòn do phun muối hoặc hiệu suất điện bị suy giảm. Bộ điều hợp được sử dụng trong thiết bị liên lạc ngoài trời, radar ô tô hoặc thiết bị điện tử hàng hải thường yêu cầu mức bảo vệ nhất định (chẳng hạn như IP67). Lão hóa, hư hỏng hoặc lắp vòng đệm không đúng cách (chẳng hạn như không siết chặt đai ốc chống thấm nước) có thể tạo điều kiện cho hơi ẩm hoặc phun muối xâm nhập và ăn mòn dây dẫn bên trong hoặc vật liệu điện môi. Khi nhiệt độ dao động quá mức, vật liệu bịt kín cũng có thể mất tính đàn hồi do sự giãn nở và co lại do nhiệt, làm giảm hiệu suất bịt kín hơn nữa. Lỗi bịt kín không chỉ ảnh hưởng đến hiệu suất điện mà còn có thể gây đoản mạch hoặc hư hỏng thiết bị. Vì vậy, việc kiểm tra thường xuyên seal của adapter là điều cần thiết trong môi trường khắc nghiệt.

Phản hồi tần số bất thường là tình trạng bộ chuyển đổi gặp phải hiện tượng suy giảm tín hiệu đáng kể hoặc sự thay đổi độ cộng hưởng trong các dải tần số nhất định. Bộ điều hợp đồng trục RF thường được tối ưu hóa cho các dải tần số cụ thể và việc sử dụng ngoài dải tần số định mức của chúng có thể làm giảm hiệu suất. Ví dụ: bộ chuyển đổi SMA tiêu chuẩn thường được định mức ở tần số 18 GHz. Tuy nhiên, các hạn chế về cấu trúc có thể gây ra hiện tượng mất chèn hoặc cộng hưởng đáng kể khi sử dụng ở các dải sóng milimet (ví dụ: 40 GHz). Hơn nữa, biến dạng bên trong của bộ chuyển đổi (chẳng hạn như dây dẫn ở giữa bị cong hoặc vật liệu điện môi không đồng đều) có thể làm thay đổi các thông số điện dung hoặc điện cảm phân bố của nó, dẫn đến đáp ứng tần số bất thường. Trong các hệ thống băng thông rộng hoặc siêu băng thông rộng, độ phẳng tần số của bộ điều hợp đặc biệt quan trọng và các mô hình hiệu suất cao là điều cần thiết để đảm bảo tính toàn vẹn của tín hiệu.

Nhiệt độ tăng quá mức là một vấn đề thường gặp với các bộ điều hợp trong các ứng dụng công suất cao, biểu hiện là vỏ ấm hoặc thậm chí nóng. Trong quá trình truyền tín hiệu RF, điện trở tiếp xúc và tổn thất điện môi của bộ chuyển đổi chuyển thành nhiệt. Tản nhiệt không đủ hoặc vượt quá công suất định mức có thể dẫn đến tăng nhiệt độ quá mức. Ví dụ, trong các máy phát sóng hoặc hệ thống radar, bộ điều hợp phải chịu được mức công suất trung bình hàng trăm watt hoặc thậm chí là kilowatt. Nếu tiếp xúc kém hoặc vật liệu có độ dẫn nhiệt kém (chẳng hạn như vỏ kim loại chất lượng thấp), nhiệt có thể tích tụ và làm hỏng cấu trúc bên trong. Nhiệt độ cao kéo dài cũng có thể đẩy nhanh quá trình lão hóa chất điện môi và hư hỏng vòng đệm, làm giảm hơn nữa tuổi thọ của bộ chuyển đổi.

Để giảm thiểu sự cố của bộ chuyển đổi đồng trục RF, có thể thực hiện các biện pháp phòng ngừa và bảo trì sau: Trước tiên, hãy lắp đặt bộ chuyển đổi đúng cách và siết chặt đầu nối theo thông số mô-men xoắn khuyến nghị của nhà sản xuất, tránh vặn quá chặt hoặc quá chặt. Thứ hai, thường xuyên kiểm tra tình trạng của adapter, vệ sinh đầu nối (dùng cồn tuyệt đối) và kiểm tra các dấu hiệu oxy hóa hoặc mòn. Thứ ba, đảm bảo kết hợp trở kháng và tránh trộn lẫn các bộ điều hợp hoặc cáp có trở kháng khác nhau. Thứ tư, hãy chọn những mẫu chống nước và chống ăn mòn cho môi trường ngoài trời hoặc khắc nghiệt, đồng thời thường xuyên kiểm tra các vòng đệm. Cuối cùng, tránh ép xung hoặc sử dụng quá nhiều năng lượng của bộ điều hợp và chọn mức công suất và dải tần đáp ứng yêu cầu ứng dụng.

Tóm lại, lỗi bộ điều hợp đồng trục RF liên quan đến nhiều yếu tố, bao gồm các yếu tố cơ, điện và môi trường. Lựa chọn phù hợp, vận hành tiêu chuẩn hóa và bảo trì thường xuyên có thể kéo dài đáng kể tuổi thọ sử dụng và đảm bảo sự ổn định của hệ thống. Trong các ứng dụng có yêu cầu độ tin cậy cao (như liên lạc hàng không và quân sự), nên chọn bộ điều hợp chất lượng cao và thiết lập quy trình kiểm tra nghiêm ngặt để đảm bảo hoạt động ổn định lâu dài.

Bảng tóm tắt các lỗi bộ điều hợp đồng trục RF phổ biến:

Ghi chú bổ sung:
Khuyến nghị bảo trì phòng ngừa:
Thường xuyên kiểm tra hình thức bên ngoài và hiệu suất điện của bộ chuyển đổi (ví dụ: kiểm tra tỷ lệ sóng đứng bằng máy phân tích mạng).
Sử dụng ren chống lỏng hoặc cơ chế khóa (ví dụ: ren ngược SMA) trong môi trường rung.
Thực hiện mô phỏng nhiệt hoặc thử nghiệm độ tăng nhiệt độ thực tế trước các ứng dụng công suất cao.

Cân nhắc lựa chọn:
Đối với các ứng dụng tần số cao, bộ điều hợp PTFE điện môi không khí hoặc tổn thất thấp được ưu tiên.
Đối với môi trường khắc nghiệt (ví dụ: ứng dụng quân sự và hàng không vũ trụ), hãy chọn bộ chuyển đổi có đầu nối mạ vàng và kết cấu hoàn toàn bằng thép không gỉ.

4. Làm thế nào để kéo dài tuổi thọ của bộ điều hợp đồng trục RF?
Việc kéo dài tuổi thọ của bộ chuyển đổi đồng trục RF đòi hỏi phải sử dụng đúng cách, bảo trì hàng ngày, quản lý môi trường và các khía cạnh khác. Sau đây là một số biện pháp chủ yếu:

(1). Sử dụng và vận hành đúng cách
Tránh cắm và rút phích cắm thường xuyên: Việc cắm và rút phích cắm nhiều lần sẽ làm mòn bề mặt tiếp xúc kim loại của giao diện, dẫn đến trở kháng không khớp hoặc mất tín hiệu. Cố gắng chỉ ngắt kết nối khi cần thiết. Căn chỉnh đầu nối và siết chặt: Đảm bảo rằng đầu nối nam và nữ được căn chỉnh trước khi xoay và siết chặt để tránh lệch ren hoặc hư hỏng ren chéo. Sử dụng mô-men xoắn thích hợp: Siết quá chặt sẽ làm hỏng ren, quá lỏng sẽ khiến tiếp xúc kém. Sau khi siết chặt bằng tay, bạn có thể dùng cờ lê lực để siết chặt theo giá trị khuyến cáo của nhà sản xuất. Không hoạt động khi đang bật nguồn: Đảm bảo thiết bị đã tắt nguồn trước khi cắm và rút phích cắm để tránh phóng điện hồ quang làm hỏng các điểm tiếp xúc.
(2). Bảo vệ vật lý
Ngăn chặn ứng suất cơ học: Tránh uốn, kéo hoặc tác dụng lực ngang lên bộ chuyển đổi, đặc biệt là khi kết nối cáp. Sử dụng bộ điều hợp góc vuông hoặc giá đỡ cáp để giảm căng thẳng. Giữ giao diện sạch sẽ: Che nó bằng nắp chống bụi khi không sử dụng để tránh bụi, dầu hoặc quá trình oxy hóa. Chất chống oxy hóa có thể được sử dụng trong môi trường ẩm ướt. Tránh làm rơi hoặc va đập: Cấu trúc bên trong của bộ chuyển đổi chính xác dễ bị hư hỏng do va đập, vì vậy hãy cẩn thận khi xử lý.
(3). Quản lý môi trường
Kiểm soát nhiệt độ và độ ẩm: Nhiệt độ cao làm tăng tốc độ oxy hóa kim loại và độ ẩm dễ gây ra sự ăn mòn. Nên sử dụng nó trong môi trường có nhiệt độ 10-30oC và độ ẩm <60%. Chọn một bộ chuyển đổi kín trong điều kiện khắc nghiệt. Chống ăn mòn và chống bụi: Nên lựa chọn các bộ chuyển đổi có giao diện mạ vàng hoặc thép không gỉ cho môi trường công nghiệp hoặc ngoài trời và được vệ sinh thường xuyên. (4). Bảo trì thường xuyên Làm sạch giao diện: Lau bề mặt tiếp xúc bằng cồn khan và vải không có xơ. Những vết bẩn cứng đầu có thể được loại bỏ bằng chất tẩy rửa đặc biệt. Tránh sử dụng vật liệu mài mòn. Kiểm tra độ hao mòn: Kiểm tra giao diện thường xuyên xem có bị trầy xước, rỉ sét hay biến dạng hay không, kiểm tra chất lượng tín hiệu và thay thế kịp thời nếu có bất thường. Bôi trơn ren (tùy chọn): Một số bộ điều hợp có thể được bôi trơn bằng một lượng nhỏ mỡ silicon, nhưng hãy đảm bảo rằng nó không ảnh hưởng đến hiệu suất điện.
(5). Chọn bộ chuyển đổi thích hợp
Thông số kỹ thuật phù hợp: Đảm bảo rằng các thông số như trở kháng (chẳng hạn như 50Ω/75Ω), dải tần và công suất nguồn đáp ứng yêu cầu hệ thống để tránh quá tải.
Thích vật liệu chất lượng cao: Giao diện mạ vàng có khả năng chống ăn mòn cao hơn giao diện mạ niken và vật liệu cách nhiệt PTFE có hiệu suất ổn định hơn ở tần số cao.
(6). Phòng ngừa lưu trữ
Bảo quản nơi khô ráo: Khi không sử dụng trong thời gian dài, hãy cho vào túi chống tĩnh điện và thêm chất hút ẩm để tránh tiếp xúc với không khí.
Tránh xếp chồng: Lưu trữ lỏng lẻo để tránh giao diện bị nén và biến dạng.
(7). Các đề xuất khác
Sử dụng cáp bộ chuyển đổi thay vì cắm và rút phích cắm thường xuyên: Nếu một giao diện cần được chuyển đổi thường xuyên, có thể sử dụng bộ chuyển đổi cố định cáp ngắn để giảm hao mòn.
Hiệu chuẩn và kiểm tra thường xuyên: Khi sử dụng các ứng dụng tần số cao, hãy thường xuyên sử dụng bộ phân tích mạng để phát hiện sự suy giảm hiệu suất của bộ điều hợp.

5. Hướng dẫn làm sạch bộ chuyển đổi đồng trục RF
(1). Chuẩn bị trước khi vệ sinh
Công cụ cần thiết
Vải không có xơ hoặc tăm bông (chẳng hạn như vải lau ống kính, vải sợi nhỏ)
Cồn tuyệt đối (cồn isopropyl 99% IPA) hoặc chất tẩy rửa điện tử đặc biệt (như DeoxIT D5)
Bình khí nén hoặc máy thổi khí (để loại bỏ bụi)
Bàn chải mềm (chất liệu phi kim loại, tránh trầy xước)
Găng tay chống tĩnh điện (để ngăn tĩnh điện làm hỏng các bộ phận nhạy cảm)
Các biện pháp phòng ngừa
Thao tác tắt nguồn: Đảm bảo thiết bị đã tắt nguồn trước khi vệ sinh để tránh nguy cơ chập điện hoặc điện giật.
Tránh các dung môi ăn mòn: Chất tẩy rửa có chứa clo hoặc amoniac (như nước thủy tinh, WD-40) có thể làm hỏng lớp phủ.
Thao tác nhẹ nhàng: Tránh trầy xước mạnh, đặc biệt là trên các giao diện mạ vàng, để tránh mài mòn.
(2). Các bước vệ sinh
Bước 1: Loại bỏ bụi sơ bộ
Sử dụng khí nén hoặc máy thổi khí để thổi bay bụi và mảnh vụn trên bề mặt và giao diện của bộ chuyển đổi.
Nếu có những hạt cứng đầu, hãy dùng bàn chải mềm quét nhẹ chúng đi (tránh dùng bàn chải kim loại để tránh trầy xước).
Bước 2: Làm sạch bề mặt tiếp xúc (nam/nữ)
Nhúng một lượng nhỏ cồn khan hoặc chất tẩy rửa điện tử (không xịt trực tiếp để tránh chất lỏng thấm vào lớp cách nhiệt).
Lau nhẹ bằng vải không có xơ hoặc tăm bông:
Đối với ren ngoài (nam): lau theo chiều xoay dọc theo ren.
Đối với sợi bên trong (cái): Dùng tăm bông lau theo hình xoắn ốc để tránh sót lại sợi.
Xử lý lớp oxit cứng đầu:
Đối với quá trình oxy hóa nhỏ, có thể sử dụng chất tẩy rửa DeoxIT. Sau khi bôi, để yên trong 1-2 phút trước khi lau.
Nên thay bộ chuyển đổi nếu nó bị oxy hóa hoặc ăn mòn nghiêm trọng. Việc buộc phải làm sạch có thể làm hỏng nó thêm.
Bước 3: Làm sạch lớp vỏ bên ngoài
Lau vỏ bộ chuyển đổi bằng vải cotton cồn để loại bỏ dầu hoặc dấu vân tay.
Ngăn chặn chất lỏng xâm nhập vào bên trong bộ chuyển đổi không kín. Bước 4: Sấy khô Sau khi làm sạch, để yên trong 5-10 phút để đảm bảo cồn đã bay hơi hết. Có thể sử dụng khí nén để tăng tốc độ sấy khô (nhiệt độ thấp để tránh ngưng tụ).
(3). Kiểm tra sau khi vệ sinh
Kiểm tra bằng mắt: Đảm bảo không có sợi sót lại, vết bẩn hoặc ăn mòn.
Kiểm tra điện (tùy chọn):
Sử dụng máy phân tích mạng hoặc đồng hồ vạn năng để kiểm tra điện trở tiếp xúc và VSWR (tỷ lệ sóng đứng) để đảm bảo hiệu suất bình thường.
Nếu tín hiệu bất thường (chẳng hạn như suy hao chèn tăng lên), có thể do vệ sinh không đầy đủ hoặc bộ chuyển đổi bị hỏng.
(4). Khuyến nghị bảo trì hàng ngày
Vệ sinh thường xuyên (3-6 tháng một lần hoặc thường xuyên hơn ở môi trường có nhiều bụi bẩn).
Sử dụng nắp chống bụi: Che giao diện khi không sử dụng để tránh bụi và oxy hóa.
Tránh tiếp xúc trực tiếp với các bề mặt kim loại: muối và dầu mỡ từ dấu vân tay sẽ đẩy nhanh quá trình ăn mòn.
Không sử dụng giấy nhám, bàn chải kim loại hoặc vật cứng để trầy xước.
Tránh sử dụng chất bôi trơn silicon (có thể làm nhiễm bẩn bề mặt tiếp xúc và ảnh hưởng đến tín hiệu tần số cao).
(5). Xử lý trường hợp đặc biệt
Môi trường nước biển/độ ẩm cao: Bôi chất chống oxy hóa sau khi làm sạch.
Chỉ bị kẹt: Thêm một lượng nhỏ chất tẩy rửa tiếp điểm và xoay nhẹ nhàng, không dùng lực quá mạnh.

Bảng hướng dẫn làm sạch bộ chuyển đổi đồng trục RF:

Khuyến nghị bảo trì hàng ngày:

Việc vệ sinh bộ điều hợp đồng trục RF đúng cách sẽ kéo dài đáng kể tuổi thọ của chúng và đảm bảo truyền tín hiệu ổn định. Những điểm chính:
Nhẹ nhàng làm sạch bằng vải không có xơ và cồn khan.
Tránh dùng dung môi gây mài mòn và trầy xước bằng vật cứng.
Sau khi làm sạch, lau khô hoàn toàn và kiểm tra hiệu suất điện.

Câu hỏi thường gặp về bộ chuyển đổi đồng trục 6.RF
(1). Khái niệm cơ bản
Câu hỏi 1: Bộ chuyển đổi đồng trục RF là gì?
Trả lời: Bộ chuyển đổi đồng trục RF là thiết bị chuyển đổi dùng để kết nối cáp đồng trục hoặc các thiết bị có loại giao diện khác nhau, đảm bảo kết hợp trở kháng (chẳng hạn như 50Ω hoặc 75Ω) trong quá trình truyền tín hiệu và giảm phản xạ và suy hao.
Câu 2: Các loại bộ điều hợp RF phổ biến là gì?
Đáp: Các loại phổ biến bao gồm:
Theo loại giao diện: SMA, loại N, BNC, TNC, SMB, MCX, v.v.
Theo giới tính: nam (có pin), nữ (có jack).
Theo chức năng: xuyên suốt, góc vuông, suy giảm, cách ly trực tiếp, v.v.

(2). Lựa chọn và sử dụng
Câu 3: Làm thế nào để chọn bộ chuyển đổi RF phù hợp?
Trả lời: Cần xem xét các yếu tố sau:
Kết hợp trở kháng (50Ω hoặc 75Ω).
Dải tần số (chẳng hạn như bộ điều hợp SMA thường hỗ trợ 0-18GHz, loại N có thể đạt trên 18GHz).
Loại giao diện (chẳng hạn như SMA đến loại N). Công suất nguồn (cần có bộ chuyển đổi đặc biệt cho các ứng dụng có công suất cao). Vật liệu và mạ (giao diện mạ vàng có khả năng chống ăn mòn cao hơn, vật liệu cách nhiệt PTFE có hiệu suất tần số cao tốt hơn).

Q4: Bộ chuyển đổi có thể được cắm vào thiết bị trong thời gian dài không?
Trả lời: Có, nhưng xin lưu ý: Tránh việc cắm rút thường xuyên gây hao mòn. Nên kiểm tra tình trạng oxy hóa thường xuyên trong môi trường có độ ẩm cao hoặc ăn mòn.

Câu 5: Tôi nên làm gì nếu bộ chuyển đổi không được siết chặt hoặc lỏng lẻo?
Đáp: Kiểm tra xem các ren có được căn chỉnh thẳng hàng để tránh hư hỏng ren chéo hay không. Sử dụng cờ lê lực để siết chặt theo giá trị khuyến nghị của nhà sản xuất (chẳng hạn như 8-10 in-lbs). Nếu độ mòn ren nghiêm trọng, cần phải thay bộ chuyển đổi.

(3). Vệ sinh và bảo trì
Q6: Bộ chuyển đổi có cần được vệ sinh thường xuyên không? Bao lâu một lần? A: Môi trường ít bụi: Làm sạch 6-12 tháng một lần. Môi trường công nghiệp/bụi bẩn cao: Vệ sinh định kỳ 1-3 tháng một lần. Phương pháp làm sạch: Lau bề mặt tiếp xúc bằng cồn khan (IPA 99%) và vải không có xơ.

Q7: Làm thế nào để xử lý hiện tượng oxy hóa trên bề mặt tiếp xúc của bộ chuyển đổi?
A: Oxy hóa nhẹ: Lau bằng chất tẩy rửa điện tử như DeoxIT.
Quá trình oxy hóa nghiêm trọng: Nên thay thế bộ chuyển đổi. Việc buộc phải làm sạch có thể làm hỏng nó thêm.

Q8: WD-40 có thể được sử dụng để bôi trơn các ren của bộ chuyển đổi không?
Đ: Không! WD-40 chứa các thành phần ăn mòn và có thể làm hỏng lớp phủ. Nếu cần bôi trơn, hãy sử dụng mỡ silicon đặc biệt (chẳng hạn như Dow Corning Molykote 44).

(4). Khắc phục sự cố
Câu hỏi 9: Nguyên nhân khiến bộ chuyển đổi tăng cường mất tín hiệu là gì?
A: Tiếp xúc kém: Giao diện bị oxy hóa hoặc không được siết chặt.
Trở kháng không khớp: Sử dụng adapter có trở kháng sai (chẳng hạn như trộn 50Ω và 75Ω).
Hư hỏng cơ học: Giao diện bị biến dạng hoặc lớp cách nhiệt bên trong bị hỏng.

Q10: Làm cách nào để kiểm tra xem bộ chuyển đổi có hoạt động tốt không?
A: Kiểm tra bằng mắt: Quan sát xem giao diện có bị oxy hóa, biến dạng hoặc nhiễm bẩn hay không.
Kiểm tra bằng đồng hồ vạn năng: Đo độ dẫn điện giữa hai đầu (điện trở phải gần bằng 0Ω).
Kiểm tra máy phân tích mạng: Kiểm tra VSWR (tỷ lệ sóng đứng). Giá trị lý tưởng phải là 1,5.

Q11: Việc bộ chuyển đổi nóng lên nghiêm trọng có phải là điều bình thường không?
A: Ứng dụng năng lượng thấp: Hơi nóng là bình thường.
Ứng dụng công suất cao: Nếu nóng lên bất thường có thể do tiếp xúc kém hoặc nguồn điện quá tải. Bạn cần kiểm tra thông số kỹ thuật của bộ chuyển đổi.

(5). Các câu hỏi khác
Q12: Có thể kết hợp các bộ chuyển đổi của các nhãn hiệu khác nhau không?
Đáp: Có, nhưng bạn cần đảm bảo rằng:
Loại giao diện, trở kháng và dải tần phù hợp.
Bộ điều hợp chất lượng kém có thể gây suy giảm tín hiệu. Nên chọn những thương hiệu nổi tiếng.

Q13: Tại sao một số bộ điều hợp được đánh dấu là "DC Block"?
Trả lời: Bộ chuyển đổi Khối DC có cấu trúc tụ điện bên trong có thể chặn tín hiệu DC và chỉ cho phép tín hiệu RF đi qua. Nó được sử dụng để bảo vệ các thiết bị nhạy cảm khỏi điện áp DC.

Q14: Tôi nên chú ý điều gì khi bảo quản bộ chuyển đổi?
Trả lời: Bảo quản trong túi chống tĩnh điện để tránh ẩm và bụi.
Khi không sử dụng trong thời gian dài, hãy đậy nắp lại bằng nắp chống bụi và đặt chất hút ẩm.
