Những lỗi phổ biến nhất mắc phải khi lắp đặt đầu nối SMA là gì?

Đầu nối SMA là một trong những đầu nối đồng trục phổ biến và được sử dụng rộng rãi nhất trong các ứng dụng RF, được sử dụng rộng rãi trong các thiết bị liên lạc, hệ thống vi sóng, ăng-ten, dụng cụ kiểm tra, GPS, radar và các hệ thống tần số cao khác. Mặc dù cấu trúc của đầu nối SMA có vẻ đơn giản nhưng ngay cả một sai sót nhỏ trong quá trình lắp đặt hoặc kết nối cũng có thể dẫn đến suy giảm tín hiệu, tăng VSWR, tiếp xúc kém và thậm chí trục trặc thiết bị. Vì vậy, việc lắp đặt đúng đầu nối SMA là rất quan trọng.

1. Lực siết không đúng
Nhiều người dùng rơi vào một quan niệm sai lầm phổ biến khi lắp đặt các đầu nối SMA: hoặc họ chỉ siết nó một cách tùy tiện hoặc họ siết chặt bằng lực mạnh cho đến khi nó "rất chặt". Cả hai cách tiếp cận đều sẽ gây ra vấn đề.

Nếu không siết đủ chặt sẽ xảy ra hiện tượng tiếp xúc kém, kết nối không ổn định khiến tín hiệu dễ bị nhiễu. Đặc biệt trong môi trường rung động, đầu SMA sẽ dần lỏng ra, dẫn đến tăng độ phản xạ và thậm chí là gián đoạn tín hiệu. Nếu siết quá chặt, nó sẽ làm hỏng lõi bên trong, làm biến dạng các sợi và làm hỏng cấu trúc điện môi, dẫn đến suy giảm hiệu suất không thể khắc phục được.

Quy trình đúng là sử dụng cờ lê lực để siết chặt nó đến mômen xoắn tiêu chuẩn khoảng 0,8 N·m. Điều này đảm bảo tiếp xúc an toàn đồng thời ngăn ngừa hư hỏng cấu trúc, khiến nó trở thành công cụ thiết yếu để lắp đặt RF chuyên nghiệp.

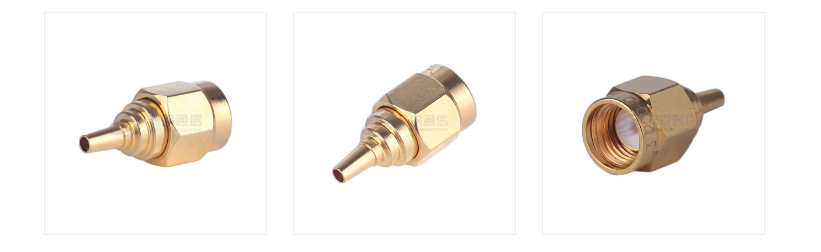

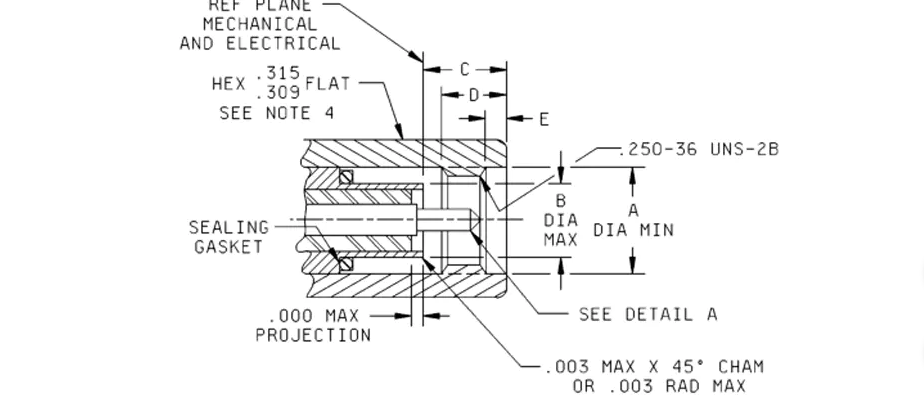

2. Độ lệch của dây dẫn trung tâm
Đầu nối SMA là đầu nối RF chính xác với dây dẫn trung tâm cực nhỏ (chân hoặc ổ cắm). Sự sai lệch trong quá trình giao phối và buộc phải chèn có thể dễ dàng gây ra sự uốn cong của chốt và biến dạng ổ cắm. Loại hư hỏng này thường không thể khắc phục được và có thể không nhìn thấy được bằng mắt thường nhưng nó trực tiếp dẫn đến:
VSWR tăng
Tăng mất tín hiệu
Liên hệ không ổn định
Khó khăn trong việc chèn và loại bỏ
Tuổi thọ tín hiệu rút ngắn đáng kể
Đặc biệt là trong thiết bị thử nghiệm hoặc hệ thống tần số cao, hư hỏng này làm giảm hiệu suất của toàn bộ liên kết và rất khó khắc phục sự cố.

Quy trình đúng là căn chỉnh dây dẫn một cách cẩn thận, chèn nhẹ nhàng và sau đó cố định nó bằng cờ lê lực. Không bao giờ sử dụng vũ lực.

3. Siết chặt bằng tay đưa các mảnh vụn kim loại và oxit vào giao diện
Nhiều kỹ sư có thói quen siết chặt các đầu nối SMA bằng tay, đặc biệt là khi kiểm tra thường xuyên. Điều này không chỉ dẫn đến mô-men xoắn không đủ mà còn dễ dàng tạo ra các chất gây ô nhiễm như bụi, mảnh vụn kim loại và dầu trên da. Những hạt nhỏ này có thể làm tăng điện trở tiếp xúc và thậm chí làm hỏng lớp mạ vàng, dẫn đến tăng độ suy giảm tín hiệu.

Trong các đầu nối tần số cao, ngay cả những tạp chất nhỏ nhất cũng có thể gây ra biến động hiệu suất. Vì vậy, điều cần thiết là:
Không siết chặt bằng tay (chỉ siết nhẹ trong quá trình định vị ban đầu);
Làm sạch các bề mặt kết nối bằng vải không có xơ hoặc tăm bông trước khi lắp đặt;
Tránh chạm vào bề mặt dẫn điện bằng tay trần;
Thói quen vệ sinh tốt có thể kéo dài đáng kể tuổi thọ của đầu nối.

4. Trộn các loại đầu nối SMA Nam và Nữ
Đầu nối SMA các giao diện có hình thức rất giống với các giao diện RF khác, chẳng hạn như RP-SMA, SMB, SMC và N-type. Nhiều người đánh giá dựa trên vẻ bề ngoài, dẫn đến việc buộc phải kết nối các giao diện không tương thích, có thể gây ra:
Chủ đề bị hư hỏng
Chân trung tâm bị hỏng
Lỗ bên trong bị biến dạng
Lỗi hiệu suất hoàn toàn

SMA và RP-SMA (SMA phân cực ngược) đặc biệt dễ bị nhầm lẫn. Chúng trông giống nhau nhưng có cấu trúc bên trong khác nhau. Việc buộc kết nối không chỉ ngăn chặn việc truyền tín hiệu mà còn có thể làm hỏng giao diện của thiết bị.

Trước khi kết nối, hãy luôn xác nhận:
Đây có phải là đầu nối SMA tiêu chuẩn không?
Loại đầu nối có đúng không?
Nó có tương thích với cổng thiết bị không?
Nó có đáp ứng các yêu cầu về tần số không (có sự khác biệt giữa đầu nối SMA tiêu chuẩn và chính xác)?

Tránh làm hỏng các thiết bị đắt tiền do vận hành không đúng cách.

5. Cáp kết nối bị uốn cong quá mức gây mất liên tục trở kháng
Nhiều vấn đề khi lắp đặt đầu nối SMA thực chất không nằm ở bản thân đầu nối mà là do cáp bị uốn cong không đúng cách trong quá trình lắp đặt. Cáp đồng trục rất nhạy cảm với bán kính uốn. Nếu uốn cong quá mạnh sẽ dẫn đến:
Trở kháng gián đoạn
Tăng phản xạ tín hiệu
Tăng tổn hao cáp
Kết quả kiểm tra tức thời.

Những vấn đề này đặc biệt đáng chú ý trong các ứng dụng tần số cao (trên 6GHz).

Hướng dẫn được đề xuất:
Bán kính uốn ≥ 5 lần đường kính cáp
Tránh uốn cong gần điểm kết nối
Tránh tạo lực căng hoặc xoắn cho cáp.
Điều này sẽ duy trì hiệu suất truyền ổn định.

6. Giao phối thường xuyên và không giao phối gây ra hao mòn
Tuổi thọ lý thuyết của đầu nối SMA thường là khoảng 500 chu kỳ kết nối và không kết nối, nhưng nhiều môi trường thử nghiệm có thể bao gồm hàng chục chu kỳ kết nối và không kết nối mỗi ngày. Việc sử dụng nhiều lần trong thời gian dài có thể gây ra: mòn lớp mạ vàng; tăng trở kháng tiếp xúc; biến dạng lưỡi; và dây dẫn trung tâm bị lỏng, ảnh hưởng đến độ ổn định tín hiệu và thậm chí làm tăng sai số.

Các giải pháp bao gồm: sử dụng bộ chuyển đổi bảo vệ (SMA saver) trong môi trường kiểm tra tần số cao; thường xuyên thay cáp thử nghiệm; và theo dõi những thay đổi về trở kháng tiếp xúc của đầu nối. Điều này có thể kéo dài đáng kể tuổi thọ của giao diện trên các công cụ có giá trị.

Mặc dù việc lắp đặt đầu nối SMA rất đơn giản nhưng mọi chi tiết đều ảnh hưởng trực tiếp đến chất lượng tín hiệu. Việc tuân theo các quy trình tiêu chuẩn và sử dụng đúng công cụ sẽ đảm bảo kết nối ổn định, hiệu suất đáng tin cậy và tuổi thọ thiết bị dài hơn.
