Chức năng của bộ chuyển đổi đồng trục RF là gì?

Trong các hệ thống tần số vô tuyến (RF), tính ổn định và nhất quán của việc truyền tín hiệu là rất quan trọng. Cho dù đó là thiết bị liên lạc, dụng cụ kiểm tra, hệ thống truyền dẫn không dây hay nền tảng đo RF trong phòng thí nghiệm, tất cả đều dựa vào các đầu nối đồng trục khác nhau. Tuy nhiên, trong kỹ thuật thực tế, các thiết bị khác nhau thường sử dụng các loại giao diện khác nhau, cần có một thành phần chính có thể kết nối, chuyển đổi và duy trì chất lượng tín hiệu—bộ phận Bộ chuyển đổi đồng trục RF . Vậy chức năng chính xác của bộ chuyển đổi đồng trục RF là gì? Nó đóng vai trò gì trong hệ thống RF?

1. Chức năng cơ bản của một Bộ chuyển đổi đồng trục RF

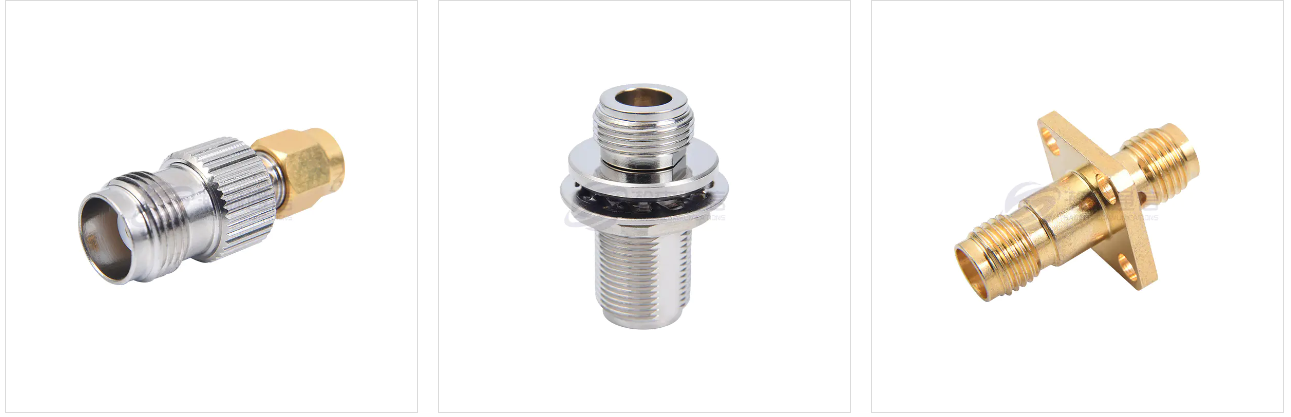

Chức năng chính của bộ chuyển đổi đồng trục RF là cho phép chuyển đổi và kết nối đáng tin cậy giữa các loại đầu nối RF khác nhau. Ví dụ: một số thiết bị sử dụng giao diện loại N, trong khi thiết bị sử dụng giao diện SMA; trong những trường hợp như vậy, cần có bộ chuyển đổi RF N-to-SMA để cho phép kết nối liền mạch.

Các phương thức kết nối phổ biến bao gồm:
Thích ứng giữa các loại giao diện khác nhau: chẳng hạn như SMA-N, BNC-TNC, SMA-UHF, v.v.
Thích ứng giữa các loại giao diện khác nhau: chẳng hạn như SMA cái sang SMA cái, SMA đực sang SMA đực, v.v.
Kết nối giữa giao diện chính xác và tiêu chuẩn: đáp ứng yêu cầu đo tần số cao.

Tính linh hoạt này cải thiện đáng kể khả năng tương thích của hệ thống, loại bỏ nhu cầu thay thế toàn bộ hệ thống dây điện hoặc cổng, từ đó giảm chi phí và tăng hiệu quả.

2. Đảm bảo truyền tín hiệu RF ổn định
Nhiều người lầm tưởng adapter chỉ đơn thuần là một “đầu nối vật lý” nhưng trên thực tế, đặc tính điện của nó có tác động đáng kể đến chất lượng tín hiệu hệ thống. Bộ điều hợp RF chất lượng cao có thể:

(1) Duy trì trở kháng đặc tính nhất quán
Hầu hết các hệ thống RF sử dụng trở kháng đặc tính 50 ohm. Nếu trở kháng của bộ chuyển đổi không khớp, nó sẽ dẫn đến tăng độ phản xạ và VSWR cao hơn, do đó ảnh hưởng đến tính toàn vẹn của tín hiệu.

(2) Giảm tổn thất chèn
Bộ điều hợp chất lượng cao thường có suy hao chèn cực thấp, giảm thiểu sự suy giảm tín hiệu trong quá trình truyền tần số cao.

(3) Duy trì khả năng truyền băng rộng
Bộ điều hợp đồng trục RF thường hỗ trợ tín hiệu từ DC đến tần số vài GHz, hàng chục GHz hoặc thậm chí cao hơn, điều này đặc biệt quan trọng đối với các tình huống thử nghiệm vi sóng.

Vì vậy, một bộ chuyển đổi RF tốt không chỉ hoàn thiện kết nối mà còn đảm bảo truyền tín hiệu chính xác và ổn định.

3. Tăng cường tính linh hoạt và khả năng mở rộng
Các thiết bị kiểm tra RF, chẳng hạn như máy phân tích phổ, máy phân tích mạng và máy đo công suất, sử dụng nhiều loại cổng khác nhau. Bộ điều hợp đồng trục RF cho phép các kỹ sư:
Chuyển đổi giao diện nhanh chóng, giảm thời gian chuẩn bị;
Dễ dàng kết nối đầu dò, tải, bộ phận hiệu chuẩn và các thiết bị quan trọng khác;
Cấu hình linh hoạt đường dẫn kết nối trong các tình huống thử nghiệm phức tạp;
Tránh hao mòn do thay thế cáp hoặc đầu nối thường xuyên.
Đối với những người thử nghiệm trong phòng thí nghiệm, bộ điều hợp RF gần như là công cụ không thể thiếu; kiểm tra hiệu quả là không thể nếu không có chúng.

4. Giảm hao mòn thiết bị và bảo vệ tuổi thọ đầu nối
Nhiều thiết bị kiểm tra cao cấp có cổng RF cực kỳ đắt tiền, việc cắm và rút phích cắm thường xuyên có thể gây hao mòn. Sử dụng bộ điều hợp đồng trục RF hoạt động như một "giao diện bảo vệ", tập trung sự hao mòn vào bộ chuyển đổi rẻ hơn thay vì cổng thiết bị đắt tiền.

Ví dụ:
Cài đặt bộ điều hợp SMA trên máy phân tích mạng để bảo vệ lâu dài;
Sử dụng bộ điều hợp có độ chính xác cao khi chuyển đổi đầu dò tần số cao để giảm nguy cơ hư hỏng.
Điều này không chỉ kéo dài tuổi thọ thiết bị mà còn giảm chi phí bảo trì.

Mặc dù có vẻ là một đầu nối nhỏ nhưng bộ chuyển đổi đồng trục RF đóng một vai trò quan trọng trong hệ thống RF. Nó không chỉ đảm bảo khả năng tương thích giao diện mà còn đảm bảo chất lượng tín hiệu, bảo vệ cổng thiết bị và cải thiện hiệu quả kiểm tra, khiến nó trở thành thành phần nền tảng không thể thiếu cho các hệ thống RF khác nhau.
